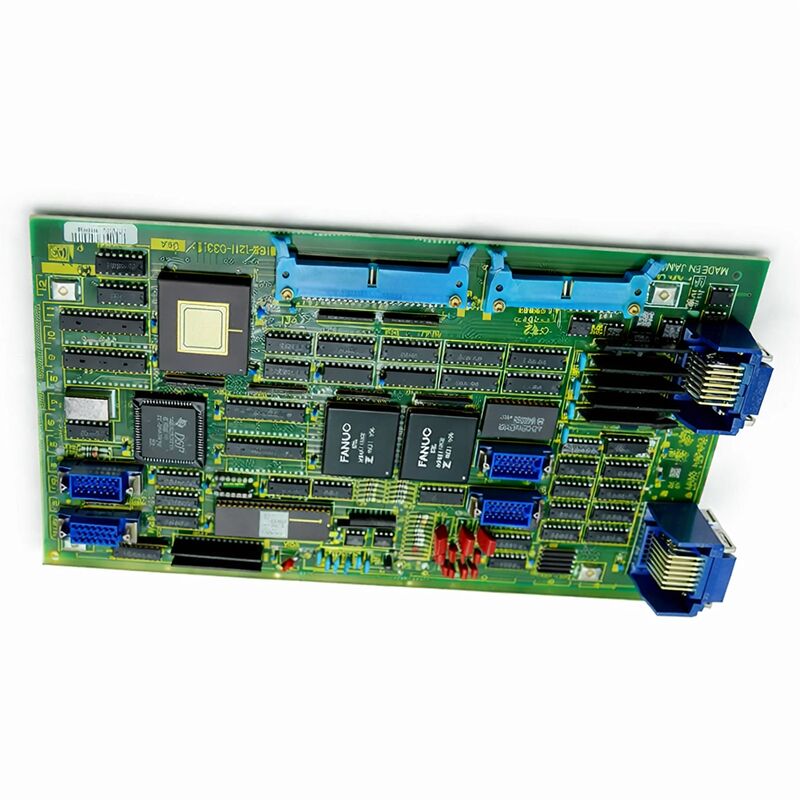

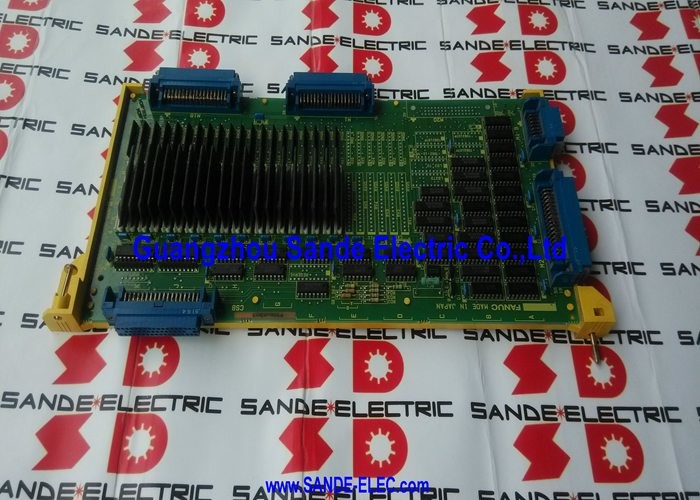

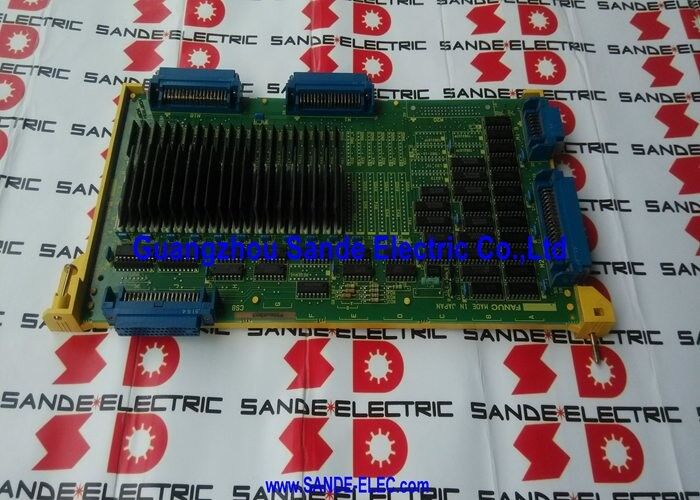

Papan kontrol poros A16B-1211-0331 A16B12110331 A16B-1211-O331

FANUC A16B-1211-0331 | PCB Kontrol Sumbu Tunggal Tambahan Seri 0-B — Ekspansi Sumbu ke-5/ke-6, Asal Jepang

Nomor Suku Cadang: A16B-1211-0331

Produsen: FANUC Corporation (Jepang)

Jenis Produk: PCB Kontrol Sumbu Tambahan (Saluran Tunggal)

Seri Papan: A16B-1211

Sistem yang Kompatibel: FANUC Seri 0-B (0-MB, 0-TTB, 0-P4B, 0-PB)

Jumlah Sumbu: 1 (ekspansi sumbu tambahan)

Antarmuka: Digital — mengontrol drive servo digital seri S (6058)

Konstruksi: Through-hole (non-surface-mount)

Tinjauan

A16B-1211-0331 adalah papan kontrol sumbu tunggal tambahan untuk pengontrol CNC Seri 0-B FANUC. Papan ini memperluas kemampuan kontrol sumbu konfigurasi 0-B — pusat permesinan 0-MB, pusat pembubutan turret ganda 0-TTB, paletiser 0-P4B, dan varian mesin bor 0-PB — dengan menambahkan satu sumbu servo yang dikontrol secara digital lagi ke perlengkapan sumbu yang ada.

Seri 0-B adalah generasi terakhir dan paling mampu dari arsitektur CNC 16-bit FANUC. Ini adalah evolusi yang mengikuti seri 0-A, membawa peningkatan daya pemrosesan dan kemampuan yang ditingkatkan sambil mempertahankan filosofi desain yang andal dan terbukti di lapangan yang membuat seri 0-B sukses secara komersial.

Konfigurasi 0-MB mendukung pusat permesinan dengan hingga empat sumbu dalam bentuk standarnya.

A16B-1211-0331 menambahkan sumbu kelima atau keenam ketika desain mesin memerlukan lebih dari yang disediakan oleh konfigurasi dasar.

Papan ini dipasang pada papan utama pengontrol 0-B bersama dengan papan perintah Sub CPU A16B-1211-0320, yang mengoordinasikan operasi sumbu tambahan.

Pasangan ini — papan perintah ditambah papan sumbu — adalah pendekatan standar untuk ekspansi sumbu pada platform 0-B.

Papan sumbu menangani antarmuka servo untuk sumbu tambahan: perintah servo digital PWM ke drive seri 6058 dan pemrosesan umpan balik encoder dari motor.

Spesifikasi Utama

Platform 0-B dan Ekspansi Sumbu

Seri FANUC 0-B mewakili keadaan matang era CNC 16-bit. Jumlah sumbu dasar menangani kebutuhan sebagian besar konfigurasi mesin, tetapi banyak desain mesin — terutama pusat permesinan dengan meja putar, mesin palet ganda, dan pusat pembubutan multifungsi — memerlukan satu atau dua sumbu lebih banyak daripada yang disediakan oleh set papan standar.

Solusi FANUC adalah arsitektur papan sumbu tambahan.

Daripada memerlukan pengontrol yang sama sekali berbeda untuk mesin dengan lebih banyak sumbu, ekspansi dapat dicapai dengan menambahkan papan sumbu tertentu ke konfigurasi pengontrol yang ada.

A16B-1211-0331 menyediakan satu sumbu tambahan tersebut. Ketika dua sumbu tambahan diperlukan, dua papan digunakan.

Papan sumbu menghasilkan perintah servo PWM digital untuk unit drive sumbu tambahan.

Unit drive untuk sumbu ini adalah amplifier servo digital seri 6058 yang sama yang digunakan untuk sumbu utama.

Papan sumbu juga menerima umpan balik posisi encoder dari motor sumbu tambahan, melengkapi kontrol posisi loop tertutup untuk sumbu tersebut.

Pengontrol melihat sumbu tambahan sebagai sumbu lain dalam konfigurasinya.

Program CNC menggunakannya dengan perintah sumbu G-code yang sama seperti sumbu lainnya.

Penambahan ini transparan bagi program bagian — sumbu yang diperluas berperilaku identik dengan sumbu utama dari perspektif operator dan pemrogram.

Desain Through-Hole dan Kemudahan Servis Praktis

Seperti papan lain dari era 0-B, A16B-1211-0331 menggunakan konstruksi through-hole. Komponen dipasang dengan memasukkan timahnya melalui PCB dan menyolder di bagian belakang. Ini adalah pendekatan yang secara fundamental berbeda dari konstruksi surface-mount yang menjadi standar pada generasi FANUC selanjutnya.

Konstruksi through-hole memiliki keuntungan praktis untuk papan yang kini berusia puluhan tahun.

Komponen dapat diakses dan diganti secara individual dengan peralatan penyolderan standar.

Kapasitor yang telah menua hingga rusak dapat diidentifikasi dan diganti tanpa alat perbaikan SMT. Kontak konektor dapat dibersihkan dan diuji secara individual.

Untuk papan dari usia ini, mode kegagalan penuaan yang paling umum adalah degradasi kapasitor elektrolitik. Kapasitor mengering perlahan seiring waktu, dan impedansinya meningkat saat elektrolitnya menguap.

Pada papan kontrol sumbu, kapasitor yang terdegradasi di bagian catu daya menghasilkan tegangan suplai yang tidak stabil yang menyebabkan perilaku sumbu yang tidak menentu atau alarm intermiten.

Penggantian kapasitor pencegahan pada papan yang menunjukkan gejala terkait usia seringkali merupakan pendekatan pemulihan yang paling efektif.

Persyaratan Papan Pendamping

A16B-1211-0331 tidak beroperasi sebagai tambahan mandiri. Papan ini memerlukan papan perintah Sub CPU A16B-1211-0320 untuk ada dan berfungsi.

Papan Sub CPU menyediakan logika pemrosesan yang mengoordinasikan operasi sumbu tambahan dan berinteraksi dengan bus pengontrol utama.

Papan sumbu menangani antarmuka servo untuk sumbu yang diperintahkan oleh Sub CPU.

Saat mendiagnosis kesalahan sumbu tambahan pada mesin 0-B, baik papan Sub CPU maupun papan sumbu adalah lokasi kesalahan potensial.

Kesalahan pada papan Sub CPU biasanya memengaruhi semua sumbu tambahan yang dikoordinasikan oleh papan tersebut. Kesalahan pada papan sumbu biasanya hanya memengaruhi sumbu spesifik yang dilayani oleh papan tersebut.

Perbedaan ini memandu keputusan diagnostik dan penggantian.

FAQ

Q1: Sumbu ke-5 pada pusat permesinan 0-MB menghasilkan alarm servo saat dinyalakan. Sumbu utama (1–4) diinisialisasi secara normal. Motor dan drive sumbu ke-5 tampak tidak rusak. Apakah A16B-1211-0331 kemungkinan besar yang rusak?

Alarm sumbu tambahan dengan operasi sumbu utama normal konsisten dengan kegagalan papan sumbu atau papan perintah Sub CPU. Sumbu utama menggunakan perangkat keras papan yang berbeda, sehingga kegagalan set papan sumbu tambahan tidak memengaruhinya.

Periksa papan Sub CPU terlebih dahulu — kegagalannya memengaruhi semua sumbu tambahan secara bersamaan. Jika hanya sumbu ke-5 yang beralarm, A16B-1211-0331 lebih mungkin rusak.

Konfirmasikan drive dan motor tidak rusak, lalu lanjutkan ke diagnosis papan.

Q2: Sumbu ke-5 dan ke-6 (keduanya dilayani oleh papan sumbu tambahan) beralarm saat dinyalakan secara bersamaan. Apa artinya ini?

Kegagalan simultan beberapa sumbu tambahan menunjukkan papan perintah Sub CPU daripada papan sumbu individual. Kedua papan sumbu bergantung pada Sub CPU untuk perintah operasionalnya.

Sub CPU yang rusak menyebabkan kedua sumbu beralarm terlepas dari kondisi papan sumbu.

Periksa papan Sub CPU, verifikasi konektornya, dan jika kondisi papan dicurigai, ganti papan Sub CPU sebelum papan sumbu.

Q3: Mesin 0-B telah berjalan dengan andal selama bertahun-tahun dan baru-baru ini sumbu ke-5 mulai menunjukkan kesalahan posisi intermiten yang muncul dan hilang tanpa pemicu yang konsisten. Papan sumbu dan drive sumbu ke-5 teruji berfungsi. Apa lagi yang bisa menyebabkan ini?

Kesalahan posisi intermiten yang tidak mengikuti pola yang jelas pada mesin yang andal seringkali menunjukkan konektor yang menua atau kapasitor elektrolitik yang terdegradasi pada salah satu papan dalam rantai sumbu tambahan.

Konektor antara papan sumbu dan papan Sub CPU, atau konektor ke unit drive, dapat mengembangkan kontak resistansi tinggi seiring waktu.

Bersihkan dan pasang kembali semua konektor di jalur sinyal sumbu ke-5. Jika ini tidak menyelesaikan kesalahan intermiten, penggantian kapasitor pada papan sumbu adalah langkah selanjutnya.

Q4: Pengganti A16B-1211-0331 telah diperoleh. Setelah pemasangan, sumbu ke-5 menunjukkan alarm yang berbeda dari yang asli. Apa yang harus diperiksa?

Alarm yang berbeda setelah penggantian papan biasanya menunjukkan masalah konfigurasi atau konektor daripada papan pengganti yang rusak.

Verifikasi bahwa semua konektor terpasang dengan benar dan sepenuhnya pada papan baru — konektor ke papan Sub CPU dan konektor ke unit drive keduanya perlu terpasang sepenuhnya.

Juga konfirmasikan bahwa parameter penugasan sumbu di CNC dikonfigurasi dengan benar untuk sumbu ke-5.

Ketidakcocokan parameter dapat menghasilkan alarm yang tampak terkait perangkat keras.

Q5: Bisakah A16B-1211-0331 beroperasi di pengontrol seri 0 mana pun, atau terbatas pada 0-B?

A16B-1211-0331 dirancang khusus untuk platform pengontrol seri FANUC 0-B. Antarmuka papan, protokol bus, dan konfigurasi konektor sesuai dengan arsitektur 0-B.

Papan ini tidak dapat dipertukarkan dengan papan sumbu tambahan dari generasi seri 0 lainnya (0-A, 0-C, atau 0-D), bahkan jika papan tersebut melayani tujuan fungsional yang serupa.

Generasi 0-A dan 0-C menggunakan spesifikasi papan yang berbeda untuk ekspansi sumbu. Selalu konfirmasikan kompatibilitas seri papan sebelum pemasangan.
