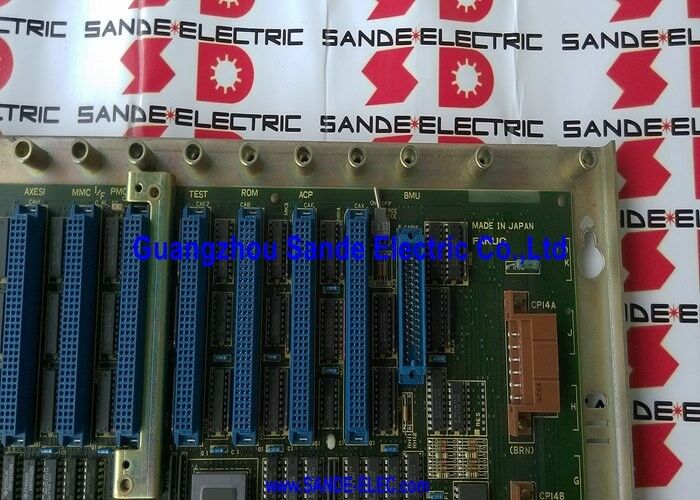

Papan kontrol CPU A16B-1810-0040 A16B18100040 A16B-181O-OO4O

FANUC A16B-1810-0040 | Adaptor Detektor Terpisah Seri 15A — PCB Tambahan

Nomor Suku Cadang: A16B-1810-0040

Produsen: FANUC Ltd. (Jepang)

Tipe Produk: Adaptor Detektor Terpisah — PCB Tambahan

Seri Produk: A16B-1810

Platform CNC: FANUC Seri 15A

Menghubungkan Detektor Posisi Terpisah

A16B-1810-0040 adalah PCB tambahan Adaptor Detektor Terpisah untuk FANUC Seri 15A CNC. Dalam terminologi sistem servo FANUC, "detektor terpisah" mengacu pada perangkat umpan balik posisi — biasanya skala linier atau encoder putar — yang dipasang pada struktur mesin perkakas daripada pada poros motor servo. Perangkat ini mengukur posisi mekanis sebenarnya dari meja atau sumbu secara langsung, terlepas dari encoder motor.

Ketika mesin perkakas menggunakan detektor posisi terpisah untuk kontrol loop penuh, CNC memerlukan antarmuka perangkat keras untuk menerima sinyal detektor tersebut bersama dengan sinyal encoder motor. A16B-1810-0040 menyediakan antarmuka ini. Ini menambahkan kemampuan input sinyal detektor terpisah ke kontrol Seri 15A sebagai papan tambahan, memperluas arsitektur umpan balik posisi sistem tanpa mengganti perangkat keras kontrol yang ada.

Sebagai PCB tambahan, A16B-1810-0040 dicolokkan atau terhubung ke papan kontrol utama Seri 15A. Keberadaannya memungkinkan pengaturan parameter detektor terpisah CNC berlaku. Tanpa papan ini, koneksi umpan balik detektor terpisah tidak dapat digunakan, dan parameter apa pun yang mengaktifkan fungsi detektor terpisah akan menghasilkan alarm sistem.

Status dan Ketersediaan Dihentikan

A16B-1810-0040 telah dihentikan oleh FANUC. Platform Seri 15 adalah CNC warisan yang mendahului Seri-i saat ini. Meskipun dihentikan, mesin Seri 15A tetap beroperasi di banyak fasilitas manufaktur — terutama di industri dengan masa pakai mesin perkakas yang panjang. Pasar purnajual industri khusus adalah saluran pasokan utama untuk papan ini.

Spesifikasi Utama

FAQ

Q1: CNC Seri 15A menunjukkan alarm detektor terpisah setelah A16B-1810-0040 dilepas untuk diperiksa. Apa penyebabnya?

Ketika papan adaptor detektor terpisah tidak ada, CNC tidak dapat menerima sinyal dari detektor posisi yang terpasang pada mesin. Jika ada parameter CNC yang diatur untuk menggunakan detektor terpisah pada sumbu mana pun, alarm sistem akan dihasilkan saat dinyalakan. Pasang kembali papan ke konektornya dan siklus daya. Jika alarm hilang, papan tidak terpasang sepenuhnya. Jika alarm tetap ada setelah pemasangan yang benar, periksa konektor papan dan soket yang cocok dari kerusakan atau kontaminasi.

Q2: Apakah A16B-1810-0040 diperlukan jika mesin hanya menggunakan encoder yang terpasang pada motor?

Tidak. Jika tidak ada sumbu mesin yang menggunakan detektor posisi terpisah — semua umpan balik posisi berasal dari encoder poros motor — A16B-1810-0040 tidak diperlukan untuk pengoperasian mesin. Papan ini hanya diperlukan ketika setidaknya satu sumbu menggunakan skala atau encoder yang terpasang secara terpisah untuk kontrol loop penuh.

Q3: A16B-1810-0040 telah dihentikan. Apakah ada solusi alternatif yang tersedia?

Untuk mesin di mana fungsi detektor terpisah sangat penting dan papan asli tidak dapat diperoleh, perusahaan perbaikan FANUC khusus terkadang dapat memproduksi atau mengadaptasi antarmuka yang kompatibel. Ini biasanya melibatkan adaptor kustom atau rekonstruksi tingkat komponen dari dokumentasi sirkuit yang tersedia. Hubungi spesialis FANUC Seri 15 dengan persyaratan aplikasi sebelum menempuh jalur ini.

Q4: Bisakah A16B-1810-0040 diperbaiki pada tingkat komponen?

Ya, ketika kegagalan terlokalisasi pada komponen yang dapat diidentifikasi dan diganti — buffer input, IC pengkondisi sinyal, atau konektor adalah titik kegagalan paling umum pada papan adaptor. Perusahaan perbaikan PCB FANUC khusus dapat menilai papan dan memberikan saran tentang kemampuan perbaikan. Perbaikan komponen seringkali merupakan solusi paling praktis untuk papan yang dihentikan tanpa stok pertukaran yang tersedia.

Q5: Di mana A16B-1810-0040 yang dihentikan diperoleh?

Dealer suku cadang FANUC Seri 15 khusus dan perusahaan perbaikan CNC lama memiliki stok pertukaran untuk papan seri A16B-1810. Status papan yang dihentikan berarti ketersediaan terbatas — hubungi beberapa pemasok khusus untuk mengonfirmasi stok. Perbaikan tingkat komponen pada papan yang rusak asli adalah alternatif yang layak ketika stok pertukaran tidak ada.
