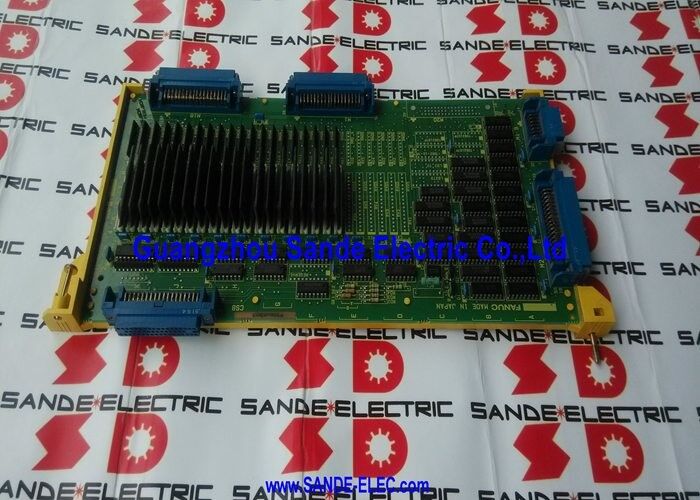

Papan sirkuit A16B-2200-0090 A16B-22OO-OO9O A16B22000090

A16B-2200-0090 FANUC Series 15 / 150 4-Channel Digital Axis Control Board 6058 / 6066 Drive Interface / PWM / 15-MA / 15-TA / Sampai 16-Axis

FANUC Seri 15

FANUC Series 15 (dan variannya 150) adalah platform CNC unggulan FANUC untuk alat mesin sumbu tinggi yang kompleks selama era produksinya.,Seri 15 dirancang khusus untuk mesin di mana jumlah sumbu tinggi pusat pemesinan besar dengan palet dan meja putar, pusat pemutar multi-spindle, sel manufaktur fleksibel,dan mesin produksi khusus untuk komponen aeroangkasa atau teknik berat.

A16B-2200-0090 adalah salah satu papan kontrol sumbu yang memungkinkan kemampuan sumbu tinggi ini.kontrol membangun jumlah porosnya dalam kelompok 4 sampai 16 sumbu total ketika empat papan dipasang.

Spesifikasi Utama

Dapat diukur ke 16 sumbu Membangun Sistem

Sebuah A16B-2200-0090 tunggal menyediakan 4 saluran sumbu. Arsitektur Seri 15 FANUC memungkinkan beberapa papan sumbu untuk hidup berdampingan dalam CNC yang sama:

4 sumbu:Satu A16B-2200-0090 ′′ konfigurasi kompak 15A untuk pusat pemesinan 4 sumbu.

8 sumbu:Dua papan ∙ pusat pemesinan 4 sumbu dengan sumbu putar palet dan sumbu linier tambahan.

12 sumbu:Tiga papan cocok untuk pusat pemutar multi-sumbu atau mesin dengan konfigurasi meja putar dan kepala yang kompleks.

16 sumbu:Empat papan konfigurasi maksimum, digunakan pada mesin alat yang sangat besar dan kompleks seperti sistem pemesinan fleksibel multi-palet atau bagian mesin transfer khusus.

Papan dalam konfigurasi multi-kartu bekerja secara independen tetapi dalam kerangka perintah dan umpan balik CNC yang sama.CNC mengkoordinasikan semua papan secara bersamaan melalui sistem register BASE.

Skenario Aplikasi

Kesalahan poros pusat pemesinan 4 sumbu:Sebuah pusat pengolahan FANUC 15-MA mengembangkan alarm poros pada salah satu dari empat poros servo.Penggantian mengembalikan saluran poros yang rusak.

Perawatan mesin transfer 16 sumbu:Mesin transfer besar menggunakan empat papan A16B-2200-0090 untuk mengontrol 16 stasiun pemesinan secara bersamaan.Papan gagal diganti tanpa mengganggu tiga papan lainnya atau poros mereka.

FAQ

Q1: Dapatkah A16B-2200-0090 mengontrol servo drive digital Seri 15 selain 6058 dan 6066?

A16B-2200-0090 dirancang khusus untuk servo drive digital seri FANUC 6058 dan 6066. drive ini menggunakan protokol antarmuka PWM yang dihasilkan oleh axis board.Seri servo drive FANUC yang lebih baru (Alpha, Alpha-i, Beta-i) menggunakan antarmuka komunikasi yang berbeda (Tipe-A, Tipe-B, atau FSSB) dan tidak kompatibel dengan A16B-2200-0090.

P2: Apa BASE 0, BASE 1, dan BASE 2 dalam arsitektur seri 15 axis board?

BASE 0, 1, dan 2 adalah register perintah memori bersama di bus internal CNC Seri 15. CPU utama menulis perintah peningkatan posisi ke dalam register ini setiap siklus interpolasi.A16B-2200-0090 membaca register BASE yang sesuai untuk masing-masing dari 4 sumbu dan menerjemahkan data perintah ke dalam sinyal drive PWM. Arsitektur memam-mapped ini memungkinkan CPU dan axis board untuk bertukar perintah tanpa komunikasi langsung prosesor ke prosesor.

T3: Bagaimana penugasan saluran sumbu diatur ketika beberapa papan A16B-2200-0090 digunakan?

Dalam konfigurasi multi-board Seri 15, setiap board A16B-2200-0090 diberikan nomor sumbu dasar melalui pengaturan parameter dan posisi fisik board di CNC.Papan pertama menangani poros 1 ¢ 4, pegangan kedua sumbu 5?? 8, dan sebagainya.Parameter penugasan sumbu dikonfigurasi dalam tabel parameter sumbu CNC mengubah parameter ini tidak benar dapat mengakibatkan sumbu yang ditugaskan ke papan yang salah, menyebabkan kesalahan kontrol.

T4: Apakah A16B-2200-0090 cocok untuk sistem seri 15-B atau 15-C?

A16B-2200-0090 dikonfirmasi untuk sistem generasi 15A (Model A) yang ditunjuk 15A, 15-MA, 15-TA, 150M, 15-MF, 15-TT, dan 15-TF.Seri 15-B dan 15-C memperkenalkan hardware axis board yang berbeda sebagai bagian dari arsitektur servo yang diperbarui- Konfirmasi generasi model CNC tertentu sebelum memesan.

T5: Apa yang terjadi jika salah satu dari empat papan A16B-2200-0090 gagal dalam sistem 16 sumbu?

Hanya 4 sumbu yang dikendalikan oleh papan yang rusak yang masuk ke alarm.CNC akan menampilkan alarm untuk sumbu yang terkenaMesin masih dapat beroperasi pada sumbu sisanya jika proses produksi memungkinkannya, sementara perbaikan diatur.
