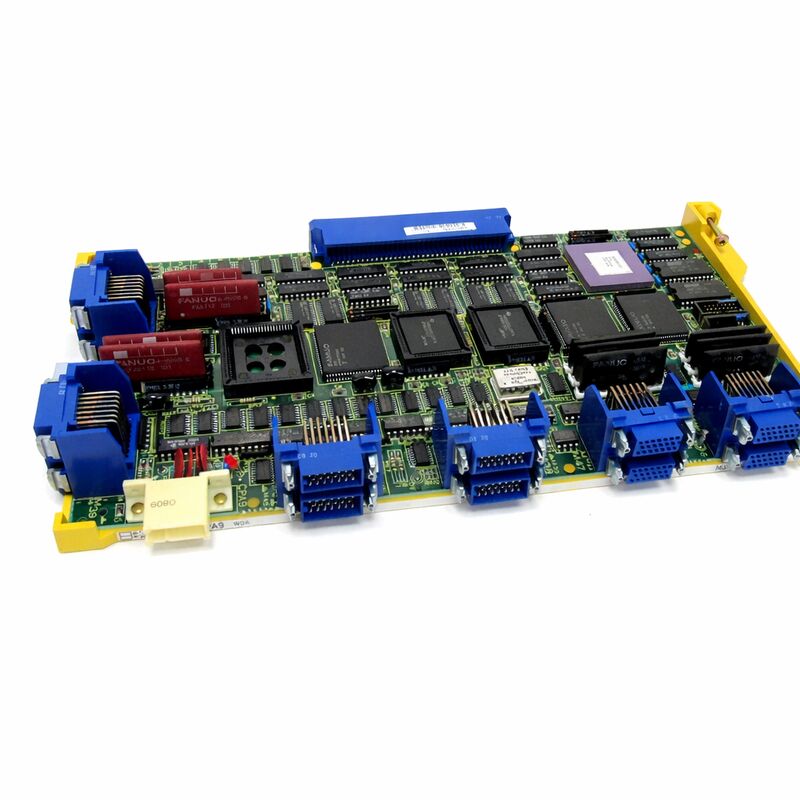

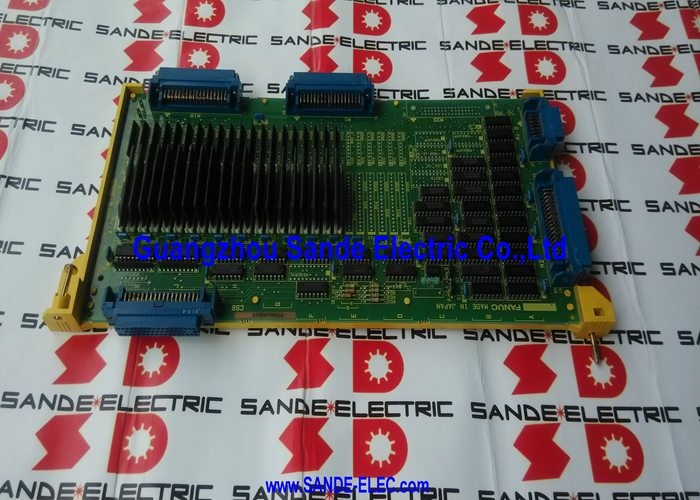

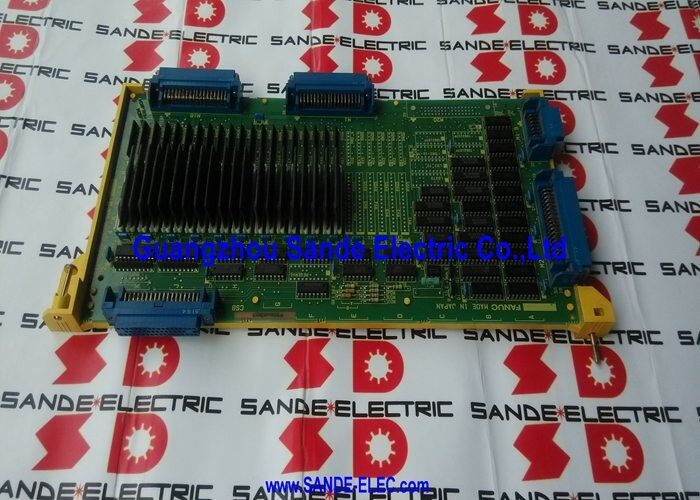

Papan sirkuit A16B-2200-0091 A16B-22OO-OO92 A16B22000092

FANUC A16B-2200-0091 | Papan Kontrol Sumbu 3-Saluran — Seri 15-MA / 15-TA CNC, Asal Jepang

Nomor Suku Cadang: A16B-2200-0091

Produsen: FANUC Corporation (Jepang)

Jenis Produk: PCB Kontrol Sumbu 3-Saluran

Seri Papan: A16B-2200

Sistem yang Kompatibel: FANUC Seri 15-MA, 15-TA (Model Seri 15 A)

Drive yang Kompatibel: Penguat servo AC digital seri 6058 dan 6066

Saluran Sumbu: 3

Gambaran Umum

A16B-2200-0091 adalah papan kontrol sumbu 3-saluran untuk pengontrol CNC Seri 15 Model A FANUC — platform multi-sumbu berkinerja tinggi yang digunakan dalam pusat permesinan kompleks, pusat pembubutan besar, dan alat mesin multi-jalur pada era tersebut.

Papan ini bertanggung jawab atas komunikasi servo dan generasi sinyal PWM yang menggerakkan tiga sumbu servo melalui unit penguat servo AC digital yang terhubung dengannya.

Seri 15 adalah CNC andalan FANUC pada saat diperkenalkan.

Dirancang untuk aplikasi dengan jumlah sumbu tinggi di mana sumbu terkontrol simultan ganda, konfigurasi multi-jalur, dan pemosisian akurasi tinggi adalah persyaratan utama.

Pengontrol untuk mesin-mesin ini — rakitan multi-papan besar dengan kartu sumbu modular, papan sistem, unit grafis, dan papan PMC — memerlukan papan kontrol sumbu jenis ini untuk mengelola setiap kelompok sumbu servo. A16B-2200-0091 menangani tiga di antaranya.

Papan ini menggunakan konstruksi through-hole konvensional daripada desain surface-mount yang menjadi standar pada generasi FANUC selanjutnya.

Ini adalah ciri khas era Seri 15 Model A — papan secara fisik lebih besar dan komponennya dipasang through-hole, yang membuat diagnosis dan perbaikan tingkat komponen lebih mudah diakses daripada desain SMD selanjutnya.

Konektornya kokoh dan tata letaknya praktis untuk servis lapangan di instalasi mesin besar.

Spesifikasi Utama

Kontrol Sumbu dalam Arsitektur Seri 15

Arsitektur pengontrol Seri 15 mendistribusikan kontrol sumbu ke papan kontrol sumbu khusus. Papan sistem utama menyediakan inti pemrosesan CNC — interpolasi program, eksekusi PMC, manajemen antarmuka operator.

Papan kontrol sumbu menyediakan antarmuka servo — generasi sinyal PWM waktu nyata dan pemrosesan umpan balik encoder yang menciptakan kontrol posisi loop tertutup untuk setiap kelompok sumbu servo.

A16B-2200-0091 menghasilkan perintah digital PWM (pulse-width modulation) yang diterjemahkan oleh penguat servo yang terhubung — drive seri 6058 dan 6066 — menjadi arus motor.

Sinyal PWM mengkodekan perintah kecepatan: siklus tugasnya menentukan berapa banyak arus yang dikirimkan drive ke motor.

Papan secara bersamaan memproses umpan balik posisi dari encoder pada setiap motor sumbu, membandingkan posisi yang diperintahkan dengan posisi aktual dan terus menerus menyesuaikan perintah kecepatan untuk menutup kesalahan posisi.

Pemisahan fungsi interpolator CNC dari fungsi kontrol servo ini disengaja secara arsitektural.

Interpolator CNC menghitung posisi target.

Papan kontrol sumbu mengeksekusinya.

Keduanya beroperasi dengan kecepatan tinggi tetapi dengan batasan waktu yang berbeda — interpolator bekerja dalam koordinat milimeter pada kecepatan pemesinan, sementara papan servo bekerja dalam hitungan encoder pada tingkat pembaruan servo kHz.

Konfigurasi Multi-Kartu

Mesin Seri 15 besar mungkin memerlukan beberapa kartu kontrol sumbu. Desain 3-saluran A16B-2200-0091 berarti bahwa mesin 9-sumbu memerlukan tiga papan semacam itu. Mesin 12-sumbu memerlukan empat.

Arsitektur Seri 15 mendukung ini dengan memungkinkan kartu sumbu digandakan atau digabungkan ke dalam konfigurasi multi-kartu di mana papan sistem utama mengoordinasikan semuanya.

Papan terhubung kembali ke sistem melalui koneksi antarmuka yang ditentukan.

Alamat untuk tiga sumbu yang dilayaninya — BASE 0, 1, atau 2 dalam sistem referensi sinyal papan — menentukan tiga sumbu mana dalam penomoran sumbu mesin secara keseluruhan yang ditangani oleh papan ini.

Mendapatkan penetapan ini dengan benar setelah penggantian papan sangat penting: papan kontrol sumbu yang salah ditetapkan akan menggerakkan sumbu yang salah atau menghasilkan konflik komunikasi di dalam pengontrol.

Konstruksi Through-Hole dan Kemampuan Perbaikan

Konstruksi through-hole A16B-2200-0091 adalah keuntungan pemeliharaan. Pada papan surface-mount, komponen yang rusak memerlukan peralatan dan keterampilan rework SMT yang tidak tersedia secara universal.

Pada papan through-hole, resistor, kapasitor, atau IC yang rusak dapat dilepas dan diganti dengan peralatan solder standar dan komponen pengganti yang sesuai.

Untuk papan usia ini dan dengan aksesibilitas through-hole, perbaikan tingkat komponen seringkali merupakan pilihan pertama yang harus dicari ketika papan rusak.

Papan pengontrol Seri 15 yang rusak karena kapasitor elektrolitik yang menua — mode kegagalan penuaan yang umum — seringkali dapat dipulihkan dengan mengganti kapasitor yang terkena dengan yang baru, yang merupakan perbaikan yang dapat dikelola oleh teknisi PCB yang berkualifikasi.

FAQ

Q1: Salah satu dari tiga sumbu yang dikontrol oleh A16B-2200-0091 menunjukkan alarm servo yang persisten saat dinyalakan, sementara dua sumbu lainnya pada papan ini normal. Apakah papan tersebut rusak?

Alarm satu sumbu dengan dua sumbu normal pada papan yang sama menunjukkan bahwa papan tersebut berfungsi sebagian. Sirkuit papan untuk saluran sumbu yang terkena telah rusak sementara dua saluran lainnya tetap baik.

Ini konsisten dengan kegagalan komponen di sirkuit saluran tertentu daripada kegagalan daya atau komunikasi tingkat papan. Konfirmasikan penguat servo dan motor pada sumbu yang terkena tidak rusak sebelum menyimpulkan saluran papan yang rusak.

Jika komponen eksternal teruji baik, perbaikan atau penggantian papan sesuai.

Q2: Ketiga sumbu pada A16B-2200-0091 menghasilkan alarm secara bersamaan. Papan sumbu lainnya di mesin beroperasi normal. Apa yang ditunjukkan ini?

Kegagalan simultan dari ketiga saluran pada satu papan, sementara papan sumbu lainnya tetap beroperasi, menunjukkan kegagalan tingkat papan pada sirkuit bersama — bagian catu daya, antarmuka komunikasi utama ke papan sistem, atau bus sinyal umum pada A16B-2200-0091 itu sendiri.

Periksa konektor catu daya papan dan konektor kabel komunikasi sebelum menyimpulkan papan memiliki kerusakan PCB.

Jika konektor terkonfirmasi baik, papan memerlukan perbaikan atau penggantian.

Q3: Papan dilepas dan dipasang kembali sebagai bagian dari inspeksi pemeliharaan umum. Setelah pemasangan kembali, satu sumbu yang sebelumnya normal sekarang menghasilkan alarm. Apa yang terjadi?

Sumbu yang rusak setelah pemasangan kembali papan biasanya menunjukkan masalah konektor yang dibuat selama pemasangan kembali — pin kontak yang bengkok, konektor yang tidak terpasang sepenuhnya, atau kabel yang tidak terhubung kembali dengan benar.

Lepaskan papan lagi, periksa pin konektor dengan hati-hati, sambungkan kembali semua kabel, dan pasang kembali papan dengan pemasangan yang disengaja dan penuh.

Dalam kebanyakan kasus ini menyelesaikan alarm pasca-pemeliharaan.

Q4: Apakah ada papan kontrol sumbu Seri 15 lainnya yang dapat menggantikan A16B-2200-0091 jika suku cadang yang tepat ini tidak tersedia?

Papan kontrol sumbu seri A16B-2200 untuk Seri 15 mencakup beberapa varian untuk jumlah dan konfigurasi sumbu yang berbeda. Apakah varian lain merupakan pengganti fungsional tergantung pada jumlah saluran papan tertentu, jenis antarmuka, dan skema pengalamatan sumbu yang sesuai dengan persyaratan konfigurasi mesin.

Substitusi di antara varian papan sumbu Seri 15 terkadang dimungkinkan tetapi harus diverifikasi terhadap dokumentasi konfigurasi mesin dan harapan papan sistem. Jangan berasumsi kompatibilitas fisik menyiratkan kompatibilitas fungsional.

Q5: Mesin telah tidak aktif selama beberapa tahun. Setelah dipulihkan ke layanan, papan sumbu termasuk A16B-2200-0091 menghasilkan alarm intermiten. Apa yang harus diselidiki?

Waktu idle yang lama mempengaruhi kapasitor elektrolitik di seluruh pengontrol. Kapasitor ini mengering perlahan selama penyimpanan, dan kapasitansi serta ESR (resistansi seri ekuivalen) mereka menurun.

Ketika pengontrol dinyalakan setelah periode idle yang lama, kapasitor yang terdegradasi menyebabkan tegangan suplai yang tidak menentu yang menghasilkan alarm intermiten dan tidak konsisten.

Penggantian kapasitor pencegahan pada papan sumbu — mengganti semua kapasitor elektrolitik dengan yang baru — adalah prosedur perbaikan yang direkomendasikan sebelum mengembalikan mesin yang lama tidak aktif ke layanan produksi.
