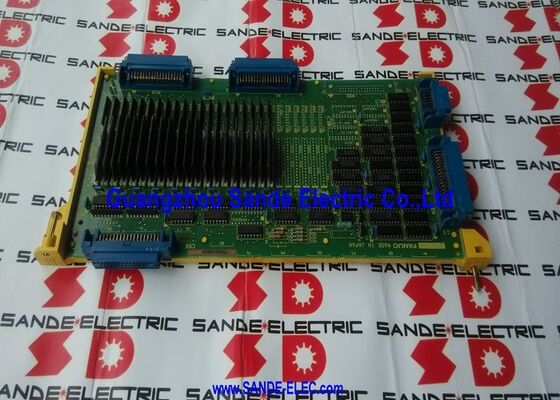

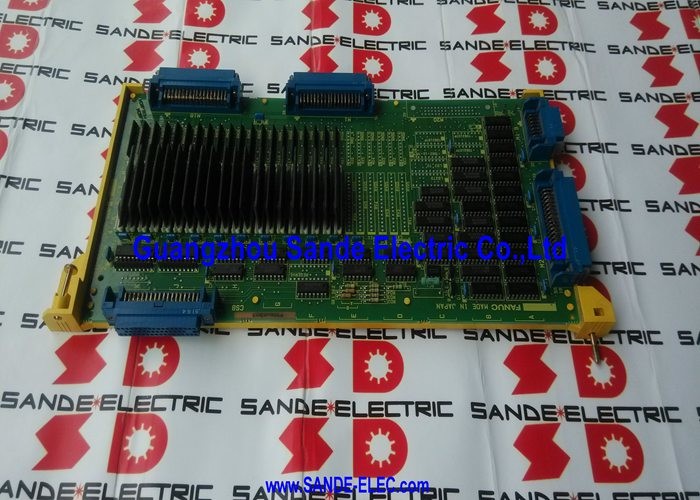

Kartu Papan Kontrol Sumbu A16B-2200-0093 A16B-22OO-OO93 A16B22000093

FANUC A16B-2200-0093 PCB Kontrol 1-Sumbu untuk 15A

A16B-2200-0093 adalah papan kontrol sumbu tunggal yang digunakan dalam sistem kontrol FANUC 15A. Papan ini secara konsisten digambarkan sebagai PCB 1-sumbu untuk kontrol 15A, papan kontrol sumbu, dan papan kontrol digital sumbu tunggal untuk antarmuka Tipe A. Beberapa spesialis servis juga mengidentifikasinya sebagai papan sumbu 1-saluran yang digunakan dalam konfigurasi 15-MA atau 15TA.

Bagian ini berada di lapisan kontrol sumbu daripada bagian tampilan atau memori. Sumber perbaikan mencatat bahwa papan ini digunakan dengan keluarga penguat servo AC digital seperti seri A06B-6058, A06B-6066, dan A06B-6090, dan dapat berfungsi sebagai papan sumbu tambahan di samping papan sumbu 2-, 3-, atau 4-saluran yang lebih besar. Hal ini membuatnya berguna dalam sistem di mana satu sumbu kontrol tambahan diperlukan agar struktur papan FANUC asli tetap utuh.

Data Produk Utama

Area Aplikasi

A16B-2200-0093 biasanya digunakan pada mesin FANUC 15A yang memerlukan papan kontrol digital sumbu tunggal dalam tata letak antarmuka Tipe A. Papan ini sangat cocok untuk kontrol tambahan satu sumbu, penggantian papan sumbu 15A, dan perbaikan pada mesin yang menggabungkan papan 1-saluran ini dengan papan sumbu multi-saluran lainnya.

Dalam servis mesin aktual, papan ini paling relevan di mana arsitektur servo mesin cocok dengan keluarga sumbu digital 15A dan jalur sumbu target telah diisolasi ke papan kontrol daripada ke umpan balik, daya, atau kesalahan kontrol utama.

FAQ

Q1. Jenis papan apa A16B-2200-0093 itu?
Ini adalah PCB kontrol 1-sumbu untuk FANUC 15A, juga digambarkan sebagai papan kontrol sumbu digital sumbu tunggal dan papan antarmuka Tipe A. Beberapa spesialis perbaikan juga menyebutnya sebagai papan sumbu 1-saluran.

Q2. Apa fungsi papan ini dalam sistem?
Perannya adalah untuk mengelola jalur kontrol digital sumbu tunggal dalam sistem 15A. Sumber perbaikan spesialis menggambarkannya sebagai papan yang digunakan dalam lingkungan 15-MA / 15TA dan sebagai papan sumbu tambahan yang dapat berjalan dengan papan sumbu multi-saluran lainnya dalam kontrol yang sama.

Q3. Apa yang harus diperiksa saat memilih A16B-2200-0093?
Periksa nomor suku cadang yang tepat, keluarga kontrol, dan apakah mesin menggunakan tata letak sumbu 15A Tipe A. Perlu juga dikonfirmasi apakah papan yang terpasang merupakan bagian dari kombinasi papan sumbu yang lebih besar, karena model ini dapat beroperasi bersama dengan papan sumbu 2-, 3-, atau 4-saluran.

Q4. Bagaimana spesifikasi utama harus dipahami?
“1-sumbu” berarti papan ini menangani satu jalur sumbu yang dikontrol, “15A” mengidentifikasi keluarga kontrol, dan “Tipe A” mengidentifikasi format antarmuka yang dirancang. Ketiga elemen tersebut harus cocok dengan struktur kontrol servo yang terpasang sebelum mengganti papan.

Q5. Bagaimana kesalahan harus didiagnosis sebelum mengganti papan ini?
Titik awal yang berguna adalah memisahkan kesalahan kontrol sumbu tunggal dari kesalahan penguat servo. Jika satu sumbu terpengaruh sementara sisa sistem tetap stabil, dan mesin diketahui menggunakan papan sumbu 15A 1-saluran, maka PCB kontrol menjadi titik kesalahan yang lebih mungkin. Masuk akal juga untuk memeriksa keluarga penguat digital yang terkait, karena papan ini terkait dengan instalasi yang menggunakan susunan penguat seri A06B-6058 / 6066 / 6090.
