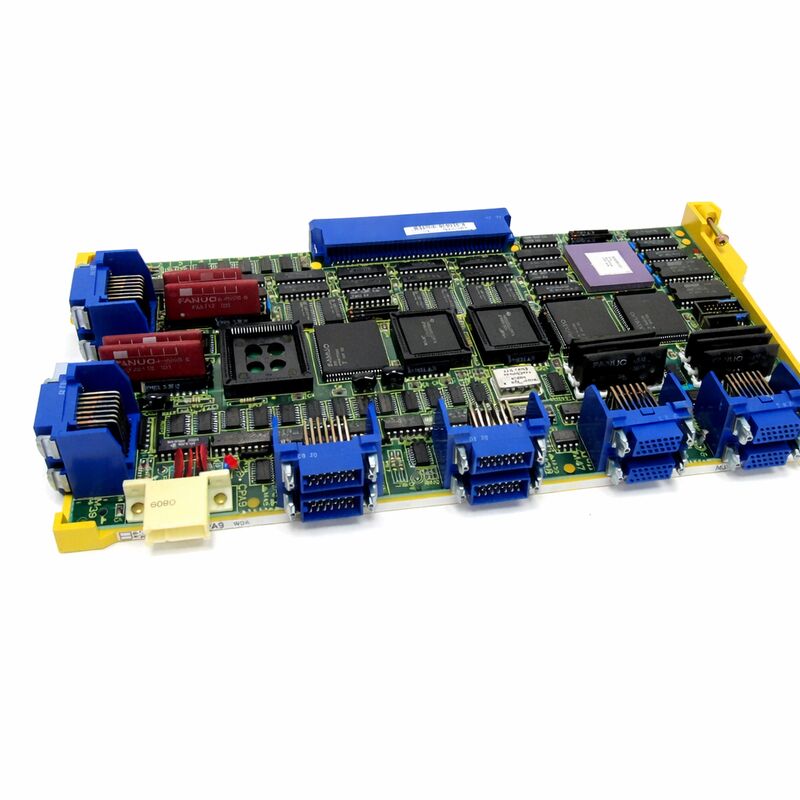

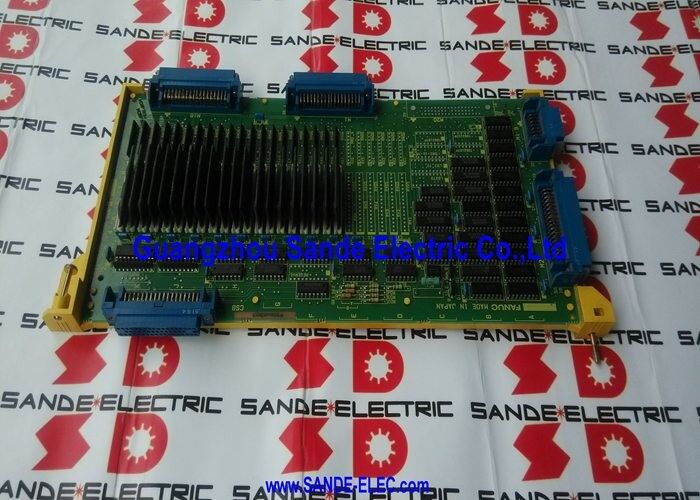

Axis PC Board A16B-2200-0360 A16B22000360 A16B-22OO-O36O

FANUC A16B-2200-0360 | Kartu Axis Digital 3/4 — Kontrol FANUC 0-C 32-Bit / Platform 40 MHz / 0C, 0D, 0F

Platform FANUC 0-C — Tempat Kartu Ini Berada

FANUC Seri 0-C adalah platform CNC 32-bit kompak FANUC untuk peralatan mesin kecil hingga menengah selama tahun 1990-an, yang mencakup mesin bubut, pusat permesinan, dan penggiling yang dibuat berdasarkan spesifikasi kontrol 0C, 0D, dan 0F. Generasi 0-C memperkenalkan pemrosesan 32-bit ke dalam arsitektur CNC kompak FANUC, dan A16B-2200-0360 adalah salah satu kartu kendali sumbu yang membuat arsitektur tersebut berfungsi.

Dalam desain modular 0-C, papan master menangani pemrosesan CNC secara keseluruhan, sementara kartu sumbu khusus mengelola putaran gerakan servo dan spindel. A16B-2200-0360 menangani hingga 3 atau 4 sumbu digital — jumlah spesifiknya bergantung pada konfigurasi sumbu asli alat berat. Pada 40 MHz, ini termasuk dalam ujung yang lebih mumpuni dari rentang kartu sumbu 0-C; kecepatan pemrosesan menentukan seberapa erat putaran servo berjalan dan seberapa cepat kartu merespons perintah sumbu.

Mesin yang dibangun pada platform ini masih dalam produksi aktif secara global. Ketika kartu sumbu gagal di salah satu CNC ini, bagian gerak turun — mesin tidak dapat berjalan. A16B-2200-0360 adalah pengganti yang benar yang mengembalikan konfigurasi sumbu asli tanpa perubahan pada perangkat lunak kontrol atau kabel.

Spesifikasi Utama

Tiga Spesifikasi, Satu Keputusan Seleksi

"sumbu 3/4"— cakupan jumlah sumbu. Kartu ini mengontrol 3 atau 4 sumbu servo/spindel digital secara bersamaan. Kartu 2 sumbu atau kartu sumbu analog dari keluarga A16B-2200 yang sama memiliki posisi berbeda dan bukan merupakan pengganti.

"32-bit 0-C"— generasi kontrol. Kartu ini disesuaikan dengan arsitektur papan master 0-C. Ini tidak kompatibel dengan generasi CNC i-Series 0i, 16i, atau 18i, atau dengan platform 8-bit 0-A atau 0-B yang lebih lama.

"40MHz"— kelas pemrosesan. Dalam seri A16B-2200, kartu dengan kecepatan clock berbeda melayani tingkat kinerja berbeda. Penunjukan 40 MHz adalah bagian dari identitas kartu dan harus sesuai dengan spesifikasi kartu asli yang dipasang.

Sebelum Memesan — Lima Cek

Mengonfirmasi penggantian A16B-2200-0360 terhadap mesin yang terpasang membutuhkan waktu kurang dari lima menit dan menghilangkan kesalahan pemesanan yang paling umum:

1. Baca label kartu yang terpasang— konfirmasikan A16B-2200-0360 dengan tepat, termasuk akhiran lengkapnya. Varian A16B-2200 yang berdekatan dapat terlihat serupa namun memiliki fungsi berbeda.
2. Konfirmasikan kontrol 0-C 32-bit— pastikan mesin CNC adalah generasi 0-C (bukan seri 0i, 16i, atau lainnya).
3. Konfirmasikan kartu sumbu digital (bukan analog).— platform 0-C menggunakan kartu sumbu digital dan analog dalam konfigurasi berbeda.
4. Pisahkan kesalahan kartu sumbu dari kesalahan amplifier— jika pola kesalahan terbatas pada jalur kontrol sumbu (alarm mengarah ke lapisan komputasi loop servo dan bukan ke modul penggerak tertentu), kartu sumbu kemungkinan besar menjadi penyebabnya.
5. Periksa masalah kartu yang berdekatan— dalam arsitektur 0-C, papan master dan kartu sumbu berkomunikasi secara erat; pastikan papan master beroperasi secara normal sebelum mengganti kartu sumbu.

Pertanyaan Umum

Q1: Apa arti dari sebutan 3/4 — apakah ini kartu 3 sumbu atau 4 sumbu?

Kartu ini mendukung hingga 4 saluran sumbu digital. Pada mesin yang dikonfigurasi untuk 3 sumbu, ia menjalankan 3 saluran; pada mesin 4 sumbu, ini berjalan 4. Penetapan sumbu spesifik bergantung pada instalasi asli mesin. Kartu tidak perlu diubah antara konfigurasi 3 sumbu dan 4 sumbu — jumlah sumbu diatur dalam parameter CNC.

Q2: Apakah A16B-2200-0360 kompatibel dengan kontrol FANUC 0i-C atau 16i?

Tidak. Kartu ini khusus untuk platform FANUC 0-C 32-bit. Kontrol CNC seri 0i, 16i, 18i, dan i-series terkait menggunakan arsitektur berbeda dan seri kartu sumbu berbeda. Seri A16B-2200 tidak melakukan pemasangan silang ke kontrol seri i.

Q3: Alarm mesin pada semua sumbu yang dikontrol secara bersamaan. Mungkinkah ini A16B-2200-0360?

Alarm simultan di semua sumbu mengarah ke lapisan kontrol sumbu umum — A16B-2200-0360 adalah tersangka utama. Sebelum mengganti kartu, periksa juga voltase catu daya yang disalurkan ke kartu sumbu dan pastikan papan master tidak menghasilkan kesalahan hulu yang merambat ke kartu sumbu.

Q4: Dapatkah A16B-2200-0360 dari mesin 0-C yang berbeda digunakan sebagai pengganti?

Ya, asalkan memiliki nomor komponen yang sama A16B-2200-0360 dan dipastikan berfungsi sebelum dikeluarkan dari mesin donor. Kartu ini tidak menyimpan parameter khusus mesin — parameter CNC disimpan di SRAM unit kontrol. Setelah pemasangan pengganti, parameter tidak terpengaruh dan tidak diperlukan entri ulang, asalkan modul SRAM masih utuh.

Q5: A16B-2200-0360 dihentikan. Bagaimana cara mendapatkan unit yang andal?

Melalui purnajual FANUC 0-C — spesialis suku cadang FANUC CNC lama dan dealer surplus yang teruji. Minta konfirmasi bahwa unit telah diuji dalam sistem CNC 0-C langsung, tidak hanya diperiksa secara visual. Diperlukan pengemasan yang aman terhadap ESD untuk pengiriman dan penyimpanan. Untuk alat berat yang masih menjalankan kontrol 0-C dalam produksi, menyimpan kartu sumbu cadangan di lokasi merupakan tindakan pencegahan praktis — kegagalan kartu sumbu akan menghentikan mesin sepenuhnya tanpa solusi apa pun.
