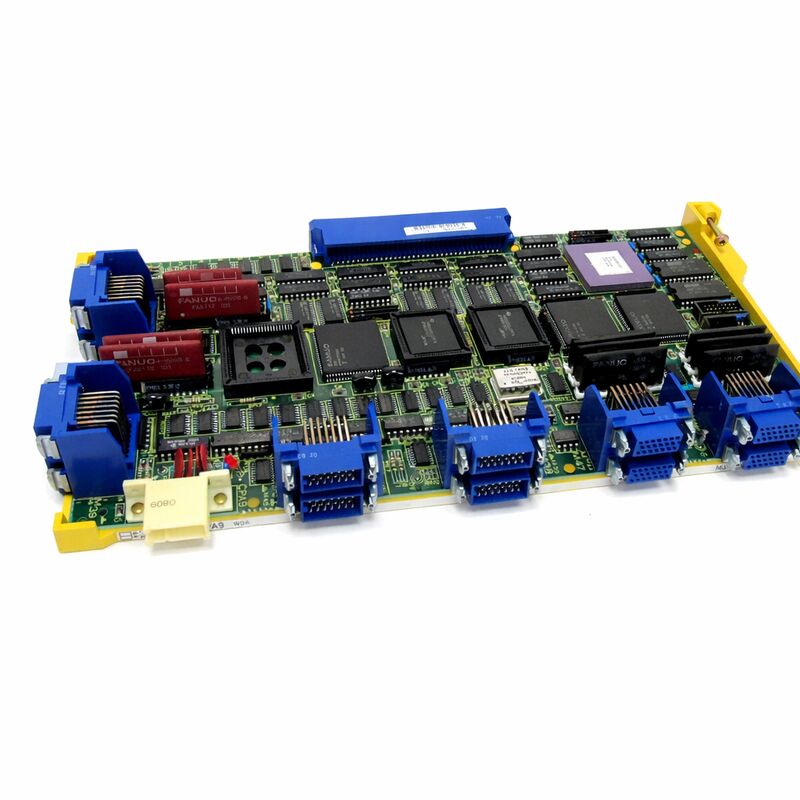

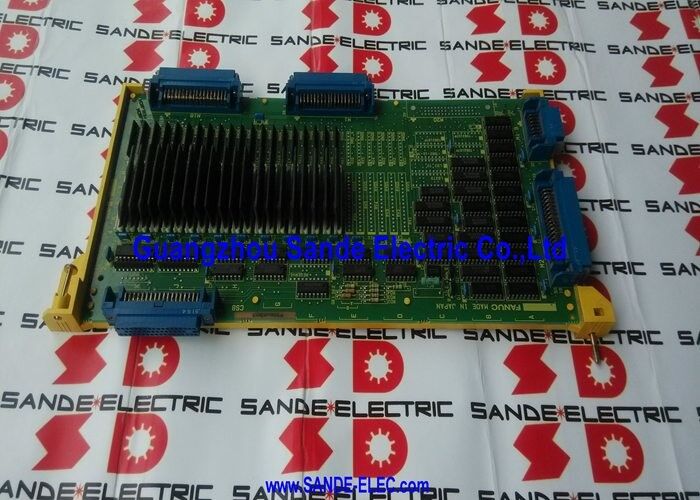

FANUC A16B-2200-0390 | Seri 0-C / 0-D / 0-F Papan Sumbu Serial 3/4-Sumbu — Antarmuka Servo Alpha, PCB Umpan Balik

Nomor Suku Cadang: A16B-2200-0390

Referensi Silang: A16B22000390

Produsen: FANUC Corporation (Jepang)

Jenis Produk: PCB Kontrol Sumbu / Umpan Balik — Papan Sumbu Serial 3/4-Sumbu

Fungsi Papan Ini

A16B-2200-0390 adalah papan kontrol sumbu serial 3/4-sumbu untuk sistem CNC Seri 0-C, 0-D, dan 0-F dari FANUC. Dalam terminologi FANUC, papan sumbu — juga disebut PCB umpan balik — adalah papan yang menutup loop servo: ia menerima perintah posisi dari prosesor utama CNC, membaca umpan balik encoder dari penguat servo, menghitung kesalahan posisi, dan mengirimkan perintah kecepatan korektif kembali ke drive secara real-time.

Tanpa papan ini berfungsi dengan baik, CNC tidak memiliki gambaran yang dapat diandalkan tentang posisi sebenarnya dari sumbu mesin mana pun. Pengontrol tidak dapat menutup loop posisi, alarm servo segera menyusul, dan gerakan sumbu tidak mungkin dilakukan.

Papan khusus ini berjalan dalam konfigurasi masterboard 32-bit dari platform 0-C/0-D/0-F dan menggunakan antarmuka serial Tipe A untuk penguat servo seri Alpha FANUC — mencakup konfigurasi servo/spindel digital dan serial, yang merupakan standar untuk mesin 0-C yang di-retrofit atau dibangun dengan drive seri Alpha.

Seri 0-C adalah salah satu platform CNC FANUC yang paling banyak digunakan sepanjang akhir 1980-an dan 1990-an. Banyak mesin yang dilengkapi 0-C masih diproduksi, itulah sebabnya A16B-2200-0390 terus diperdagangkan secara aktif di pasar suku cadang CNC. Unit pertukaran, surplus langsung, dan layanan perbaikan semuanya tersedia.

Diagnostik dan Penggantian

Kegagalan papan sumbu pada platform 0-C biasanya muncul sebagai alarm servo 9 (servo tidak siap), alarm sumbu pada saluran tertentu, atau kesalahan umpan balik posisi. Sebelum menyimpulkan papan telah gagal:

• Periksa konektor antara papan dan soket papan utama — korosi atau kontak yang longgar menghasilkan gejala alarm yang identik dengan papan yang gagal
• Verifikasi kabel umpan balik dari penguat servo ke papan terpasang sepenuhnya dan tidak rusak
• Jika hanya satu sumbu yang beralarm dan yang lain normal, kesalahan mungkin ada pada penguat atau encoder sumbu tersebut daripada papan sumbu

Kegagalan total A16B-2200-0390 — di mana alarm servo muncul di semua sumbu secara bersamaan dan tidak hilang saat dipasang ulang — adalah indikator jelas bahwa papan perlu diganti.

Spesifikasi Utama

FAQ

Q1: CNC 0-C menunjukkan alarm servo 9 di semua sumbu. Mungkinkah A16B-2200-0390 menjadi penyebabnya?

Ya. Alarm servo 9 di semua sumbu secara bersamaan — daripada di satu sumbu — menunjukkan papan sumbu daripada penguat servo atau encoder individu. Pasang kembali konektor papan terlebih dahulu. Jika alarm tetap ada, papan telah gagal. Alarm sumbu tunggal lebih mungkin merupakan kesalahan penguat atau encoder.

Q2: Penguat servo apa yang kompatibel dengan papan ini?

Penguat servo seri Alpha FANUC (antarmuka serial Tipe A) dalam konfigurasi digital dan serial. Platform 0-C dengan masterboard 32-bit ini biasanya menjalankan SVM (modul penguat servo) dan SPM (modul penguat spindel) Alpha. Konfigurasi analog kompatibel tetapi jarang pada generasi papan ini.

Q3: Apakah mengganti A16B-2200-0390 memerlukan perubahan parameter?

Papan sumbu itu sendiri tidak menyimpan parameter CNC — parameter tersebut berada di SRAM pengontrol. Setelah penggantian yang sama persis, CNC membaca parameternya secara normal. Verifikasi pengaturan parameter servo setelah penggantian, terutama jenis encoder dan pengaturan antarmuka umpan balik, untuk memastikan mereka cocok dengan perangkat keras yang terpasang.

Q4: Bisakah A16B-2200-0390 diperbaiki pada tingkat komponen?

Ya. Spesialis elektronik CNC dengan pengalaman papan sumbu 0-C dapat melakukan perbaikan tingkat komponen — mengganti optocoupler yang rusak, IC antarmuka umpan balik, atau konektor yang rusak. Layanan pertukaran dan perbaikan keduanya tersedia secara luas untuk papan ini. Perbaikan sangat hemat biaya ketika kesalahan terlokalisasi dan alternatifnya adalah mencari dari stok surplus yang terbatas.

Q5: Bagaimana surplus A16B-2200-0390 diverifikasi sebelum pemasangan?

Minta sertifikat uji fungsional dari pemasok — idealnya diuji pada kontrol 0-C daripada hanya uji daya di bangku. Periksa papan dari korosi, sambungan solder yang rusak, dan pin konektor yang bengkok sebelum dipasang. Pasang kembali semua konektor dengan kuat setelah pemasangan dan verifikasi bahwa semua sumbu merespons secara normal sebelum mengembalikan mesin ke produksi.
