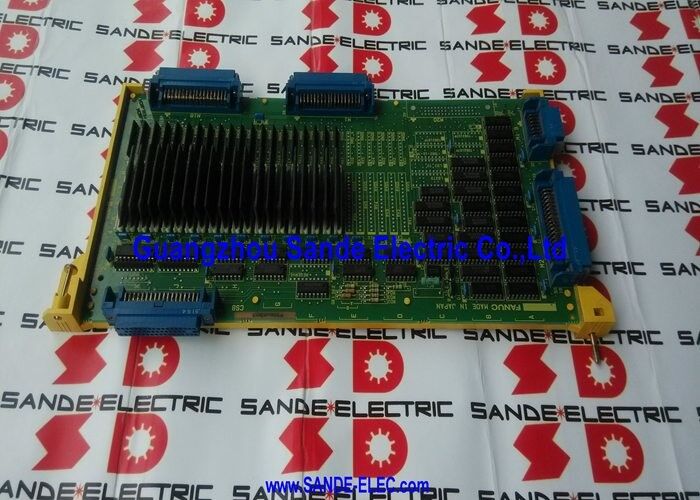

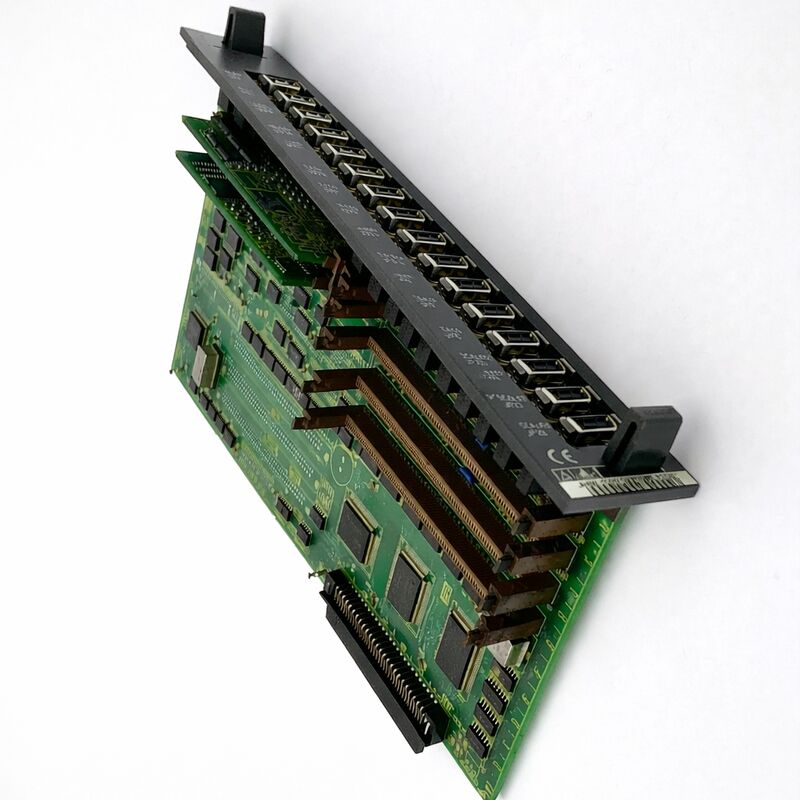

Nomor Bagian:A16B-2200-0931

Produsen:FANUC Corporation (Jepang)

Jenis produk:Opsi 2 (OPT2) PCB ′ Papan ekspansi sumbu tambahan

Sistem CNC yang kompatibel:FANUC Seri 16-A (16-MA, 16-WA, 16-TA)

Gambaran umum

A16B-2200-0931 adalah pilihan 2 (OPT2) ekspansi sumbu papan sirkuit cetak untuk FANUC Seri 16-A kontrol CNC ¢ ditunjuk F16M / T dalam pengkodean produk internal FANUC.

Papan ini terhubung ke sistem backplane Seri 16-A di samping papan CPU utama dan papan pilihan lainnya,memperluas kapasitas sumbu servo kontrol hingga empat sumbu tambahan dan menambahkan CPU spindle kedua.

Dikombinasikan dengan kontrol sumbu dasar pada papan utama,A16B-2200-0931 memungkinkan Seri 16-A untuk mengelola hingga delapan total saluran servo dengan kemampuan dua spindle menjadikannya papan pilihan penting untuk pusat pemesinan multi-sumbu yang kompleks, konfigurasi mesin 5 sumbu, dan pusat pemutar dua spindle.

FANUC Series 16-A adalah salah satu platform CNC FANUC yang paling mampu dari generasi ini, langkah signifikan dari Seri 0-C dalam kekuatan pemrosesan, kinerja servo, dan jumlah sumbu maksimum.

16-A digunakan di pusat pemesinan format besar, pusat giliran pabrik, mesin gantry,dan pusat pemutar multi-spindle di mana permintaan poros yang dikendalikan melebihi apa yang dapat dikelola kontrol dasar saja.

A16B-2200-0931 adalah perangkat keras yang memungkinkan konfigurasi yang diperluas ini.

Setelah dihentikan oleh FANUC, papan ini tidak lagi tersedia melalui saluran produksi aktif FANUC.

Ketersediaannya yang terus menerus di pasar suku cadang membuat sejumlah besar mesin Seri 16-A beroperasi pada kapasitas penuh.

Spesifikasi Utama

Seri 16-A Arsitektur Sistem OPT2 dalam Konteks

Kontrol Seri 16-A tinggal di rak backplane. rak ini menampung papan CPU utama (yang menangani eksekusi program bagian, interpolasi untuk poros dasar, dan spindle utama), catu daya,dan slot opsi yang tersedia untuk papan kapasitas tambahan.

Papan OPT1 biasanya menambahkan kapasitas PMC (pengontrol mesin yang dapat diprogram) yang lebih besar dan grafik yang ditingkatkan.Papan OPT2 A16B-2200-0931 menambahkan sumbu servo tambahan dan CPU spindle kedua.

Setelah dipasang, A16B-2200-0931 memperluas kapasitas sumbu kontrol dari sumbu dasar 4 ̊5 hingga total 8 saluran servo.

Jumlah eksak sumbu tambahan yang diaktifkan tergantung pada modul plug-in SMD (Small Module Device) yang dipasang pada papan ¢ kombinasi SMD yang berbeda mengaktifkan konfigurasi jumlah sumbu yang berbeda.Pendekatan modular ini memungkinkan FANUC untuk menggunakan PCB yang sama di seluruh konfigurasi mesin yang membutuhkan 6, 7, atau 8 sumbu total.

CPU spindle kedua pada A16B-2200-0931 adalah kapasitas pemrosesan terpisah yang didedikasikan untuk mengendalikan spindle kedua secara independen dari spindle utama.

Pusat pemutar dua spindle dan mesin pemutar pabrik dengan spindle utama dan sub-spindle membutuhkan kemampuan ini.

Tanpa papan OPT2, mesin Seri 16-A terbatas pada spindle yang dikendalikan tunggal.

Aplikasi Mesin yang membutuhkan papan ini

Mesin seri 16-A yang dilengkapi dengan A16B-2200-0931 biasanya termasuk dalam salah satu kategori berikut:

Pusat pemesinan 5 sumbu: Pusat pemesinan 3 sumbu dengan dua sumbu putar (B dan C, atau A dan B) untuk permukaan kompleks dan pemesinan 5 sisi membutuhkan semua lima sumbu dikendalikan secara bersamaan.Papan poros dasar 16-A menangani beberapa, dan OPT2 menyediakan kapasitas yang tersisa.

Pusat pemutar dua spindel: Kedua spindel membutuhkan kontrol kecepatan, posisi, dan sinkronisasi yang independen.

CPU spindle kedua OPT2 menangani sub-spindle sementara papan utama mengelola utama.

Mesin berformat gantry: Pusat pemesinan gantry besar dengan dua motor sumbu Y pada balok gantry membutuhkan kontrol sumbu tandem dua motor yang bekerja secara sinkron pada satu sumbu.Kapasitas sumbu tambahan dari OPT2 mendukung konfigurasi ini.

Multi-axis flexible machining cell: Setiap konfigurasi yang membutuhkan lebih dari jumlah sumbu dasar untuk geometri bagian yang kompleks atau sumbu penempatan tambahan.

Catatan Penggantian dan Program

A16B-2200-0931 adalah papan yang dapat diprogram.sub-parameter yang terkait dengan sumbu tambahan dan spindle kedua harus dimuat ke memori papan.

Parameter ini didukung oleh memori CNC baterai mesin.

Saat mengganti papan, sub-parameter harus dimuat ulang baik dari cadangan yang disimpan atau dengan memasukkan kembali dari dokumentasi parameter mesin.

Mesin yang menjalankan Seri 16-A yang kehilangan cadangan parameter (kegagalan baterai tanpa cadangan terdokumentasi) mungkin memerlukan entri ulang parameter penuh dari dokumentasi pembuat mesin,yang bisa menjadi tugas yang memakan waktu.

FAQ

Q1: Mesin Seri 16-A sekarang menunjukkan servo alarm hanya pada sumbu yang dikendalikan oleh kartu OPT2, sementara sumbu dasar (dikendalikan oleh papan CPU utama) beroperasi normal.Apakah A16B-2200-0931 dikonfirmasi cacat?

Alarm yang terisolasi ke poros yang dikendalikan OPT2 dengan poros dasar yang dikonfirmasi baik adalah indikasi kuat dari kegagalan A16B-2200-0931.

Sebelum mengganti, periksa rel catu daya papan OPT2 di konektor backplane dan periksa tempat duduk papan di rak.

Sebuah papan OPT2 yang duduk dengan buruk menghasilkan gejala ini. Jika papan duduk dengan baik dan tegangan pasokan dikonfirmasi, kegagalan papan adalah diagnosis yang mungkin.

T2: Setelah memasang pengganti A16B-2200-0931, sumbu tambahan bergerak tetapi spindle kedua tidak merespons.

Penyebab yang paling umum adalah sub-parameter yang hilang atau salah untuk spindle kedua.

Papan OPT2 memegang parameter spindle untuk spindle kedua secara independen dari parameter spindle papan CPU utama.

Jika sub-parameter ini tidak dimuat setelah penggantian papan, fungsi spindle kedua akan tidak aktif meskipun papan itu sendiri beroperasi.

Muat ulang parameter spindle kedua dari cadangan, atau masukkan kembali dari file parameter yang didokumentasikan mesin.

T3: Dapatkah A16B-2200-0931 digunakan dalam kontrol Seri 16-B atau Seri 18-A, atau apakah spesifik untuk Seri 16-A?

A16B-2200-0931 dirancang untuk seri 16-A backplane dan arsitektur kontrol. Seri 16-B dan Seri 18 menggunakan desain backplane yang berbeda dan antarmuka papan.Tata letak konektor mungkin berbeda, dan firmware dan protokol yang diharapkan oleh CPU utama berbeda antara varian Seri 16-A dan kemudian 16-B/18.

Menggunakan papan ini dalam sistem non-16-A tidak akan menghasilkan hasil fungsional dan risiko kerusakan perangkat keras.

Hanya gunakan A16B-2200-0931 dalam sistem Seri 16-A pada backplane tipe A02B-0120-B5xx.

P4: Mesin Seri 16-A adalah pusat pemesinan 5 sumbu. Papan OPT2 gagal. Apakah ada papan FANUC yang lebih baru yang dapat menggantinya, atau apakah harus mendapatkan nomor bagian yang tepat?

Tidak ada penggantian langsung dari platform FANUC yang lebih baru.

Kontrol FANUC modern (Seri 30i, 31i, 32i) menggunakan perangkat keras yang sama sekali berbeda dan akan membutuhkan proyek upgrade CNC lengkap untuk retrofit.

Untuk mesin di mana operasi Seri 16-A yang berkelanjutan adalah tujuan, sumber A16B-2200-0931 melalui pasar suku cadang adalah jalan yang benar.

Untuk mesin di mana upgrade lengkap sedang dipertimbangkan, kemampuan 5 sumbu dapat direplikasi pada platform FANUC modern dengan upgrade servo amplifier yang sesuai.

T5: Berapa banyak sumbu tambahan yang sebenarnya ditambahkan oleh A16B-2200-0931, dan apakah ini bervariasi menurut mesin?

A16B-2200-0931 memiliki kapasitas hingga 4 sumbu tambahan, dapat diperluas tergantung pada modul SMD yang dipasang pada papan.Jumlah sumbu yang diaktifkan adalah fungsi dari konfigurasi SMD dan parameter CNC.

Sebuah mesin dengan konfigurasi 6 sumbu menggunakan OPT2 untuk menambahkan 2 sumbu di luar dasar 4. Konfigurasi 8 sumbu menggunakan penuh 4 sumbu tambahan dari OPT2.

Pembuat mesin mengatur ini pada waktu awal membangun.

Saat mengganti A16B-2200-0931, sumber papan dengan konfigurasi SMD yang sama dengan asli,atau mengkonfigurasi ulang SMD papan pengganti untuk mencocokkan yang dapat diverifikasi dari dokumentasi perangkat keras mesin atau dengan memeriksa papan yang dihapus.
