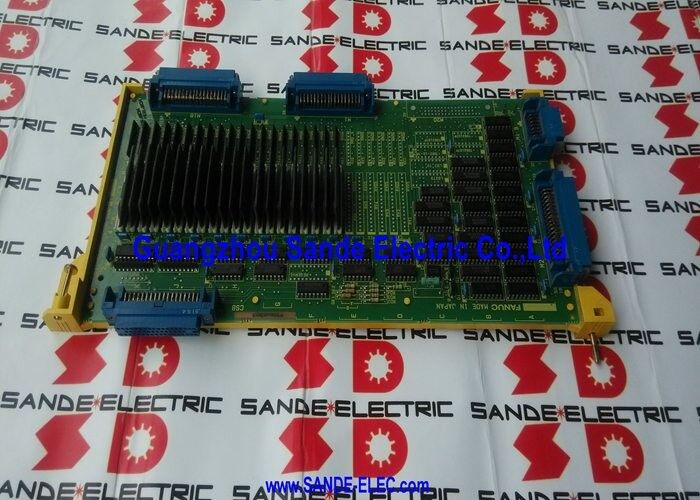

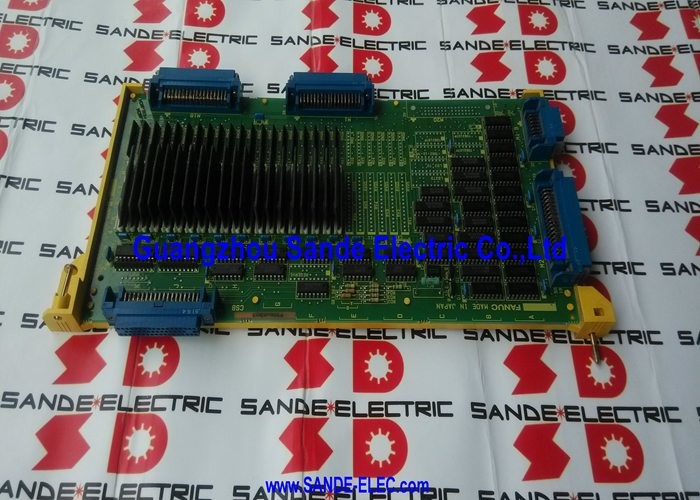

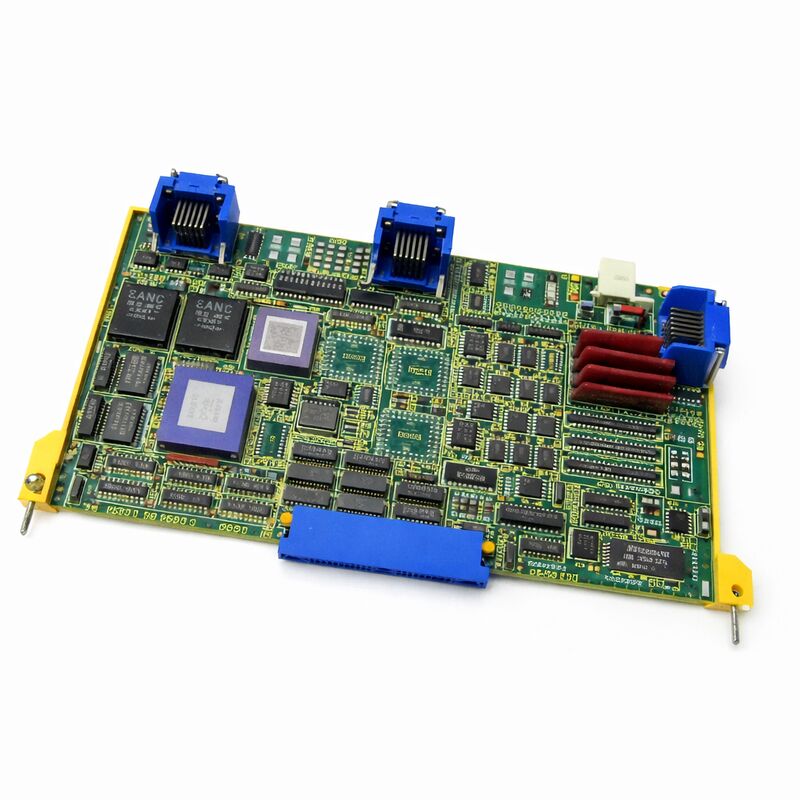

Papan Sumbu A16B-2203-0020 A16B-22O3-OO2O A16B22030020

FANUC A16B-2203-0020 ∙ Tipe B Antarmuka 3/4-Axis Servo PCB ∙ Seri 0 / 0-C CNC, 0-MD / 0-TD, Jepang Asal

Nomor Bagian:A16B-2203-0020

Produsen:FANUC Corporation (Jepang)

Jenis produk:3/4-Axis Servo Interface PCB (Interface Tipe B)

Seri papan:A16B-2203

DeskripsiPCB 4 sumbu tipe B antarmuka, 0/0C kontrol; tipe B antarmuka PCB, 3/4 sumbu

Gambaran umum

A16B-2203-0020 adalah servo interface PCB 3/4 sumbu dengan type B interface untuk FANUC Series 0 dan 0-C CNC controller.Ini adalah papan kontrol sumbu yang menghubungkan 0-C CNC master board untuk seri Alpha modul amplifier servo digital, memungkinkan gerak sumbu servo-dikendalikan di atas hingga empat sumbu mesin.

The board is designed specifically for the Type B servo interface — the version in which encoder feedback from the servo motor's pulse coder returns through the servo drive unit rather than directly to the CNC controller.

Seri 0-C adalah salah satu platform CNC yang paling sukses secara komersial yang diproduksi FANUC.

Ini menggerakkan berbagai macam mesin alat ¥ pusat pemutar dalam konfigurasi 0-TD, pusat pengolahan di 0-MD, pusat pemutar twin-turret di 0-TTD dan varian lain untuk penggilingan, kawat EDM,dan aplikasi pencetakan.

Arsitektur papan modular 0-C memungkinkan pembuat mesin untuk mengkonfigurasi pengontrol dengan tepat sesuai dengan kebutuhan mesin mereka,dan axis board adalah salah satu elemen sentral yang dapat dikonfigurasikan .

The A16B-2203-0020 belongs to the upgrade generation of 0-C axis boards — the 32-bit architecture version that replaced earlier 16-bit axis cards and enabled the use of FANUC's Alpha series servo drives with Type B interface.

Papan 2 sumbu pendamping untuk mesin yang lebih kecil (atau untuk menambahkan dua sumbu pertama ke konfigurasi 4 sumbu) adalah A16B-2203-0021.

Spesifikasi Utama

Antarmuka Tipe B Arti

Seri 0 FANUC menggunakan dua jenis antarmuka servo utama untuk generasi drive Alpha: Tipe A dan Tipe B. Memahami perbedaannya sangat penting untuk sumber papan sumbu yang benar.

Dalam antarmuka Tipe A, kabel umpan balik encoder berjalan dari coder pulsa servo motor kembali ke papan poros pengontrol CNC.Papan sumbu memproses sinyal encoder langsung dan menghitung posisi sumbuDalam antarmuka Tipe B, kabel encoder berakhir di servo drive unit.

Unit drive memproses sinyal encoder secara internal dan mengkomunikasikan data posisi kembali ke CNC secara digital melalui link serial.

Papan poros pengontrol CNC menerima data posisi melalui jalur serial ini daripada langsung dari encoder.

Tipe B adalah yang lebih modern dari dua sinyal encoder yang tinggal di dalam kabinet drive dan diproses di drive di mana lingkungan listrik lebih baik dikendalikan.

Antarmuka Tipe B juga mendukung pengkode posisi absolut secara lebih alami, karena baterai untuk retensi posisi absolut berada di servo drive daripada di CNC.

A16B-2203-0020 adalah papan sumbu yang menerapkan komunikasi serial Tipe B ini antara master board 0-C dan drive Alpha.

Konfigurasi sumbu 3 atau 4

A16B-2203-0020 mendukung konfigurasi mesin 3 sumbu dan 4 sumbu.Sebuah mesin 3-sumbu tipikal untuk pusat pemesinan vertikal standar dengan X, Y, dan sumbu Z menggunakan tiga dari empat saluran papan.

Sebuah mesin 4 sumbu untuk pusat pemesinan dengan sumbu keempat berputar, atau pusat pemutar dengan sumbu bantu menggunakan keempatnya.

Poros khusus yang ditugaskan untuk setiap posisi konektor pada papan ditentukan oleh kabel pembuat mesin dan konfigurasi parameter CNC.

Saat mengganti papan, susunan kabel ini dan parameter terkait harus dilestarikan dengan tepat.

0-C Arsitektur CNC Di mana papan ini cocok

Dalam arsitektur pengontrol terdistribusi Seri 0-C, master board adalah prosesor pusat yang disambungkan oleh semua board lainnya.,Kontroler tidak dapat berkomunikasi dengan servo drive, dan gerakan poros tidak mungkin.

Master board mengirim perintah posisi poros ke axis board; axis board menerjemahkan ini ke dalam protokol serial Tipe B yang dipahami oleh drive Alpha.

Ketika A16B-2203-0020 gagal, servo alarm biasanya muncul pada semua sumbu secara bersamaan karena semua saluran sumbu berbagi papan sumbu umum.

Hal ini kontras dengan servo amplifier salah satu sumbu, di mana hanya sumbu yang terkena menunjukkan alarm.Alarm simultan pada semua sumbu adalah indikator diagnostik yang menunjuk ke papan sumbu bukan servo drive individu.

FAQ

T1: Semua alarm servo poros muncul secara bersamaan setelah peristiwa listrik. Servo drive dan koneksi mereka telah diperiksa dan tidak rusak. Apakah A16B-2203-0020 yang salah?

Servo alarm simultan di semua poros setelah peristiwa daya, dengan drive dan koneksi yang dikonfirmasi baik, sangat mempengaruhi papan poros.Papan ini umum untuk semua saluran sumbu, catu daya, atau sirkuit antarmuka mempengaruhi semua sumbu sekaligus.

Jika alarm terus berlanjut, penggantian papan adalah tindakan yang tepat.

T2: Mesin memiliki drive antarmuka Tipe B tetapi papan poros pengganti yang tersedia adalah untuk Tipe A. Apakah akan berfungsi sebagai pengganti?

Tidak. Type A dan Type B axis board menerapkan servo feedback arsitektur yang berbeda secara mendasar.

Tipe antarmuka papan poros harus sesuai dengan tipe antarmuka servo drive yang dipasang.

Menginstal tipe antarmuka yang salah akan menghasilkan kode servo alarm segera pada upaya gerakan poros.

T3: Setelah memasang pengganti A16B-2203-0020, poros bergerak tetapi dengan servo berisik, perilaku tidak stabil. Parameter telah dipulihkan. Apa yang mungkin salah?

Servo ketidakstabilan setelah penggantian papan dengan parameter dipulihkan biasanya menunjukkan salah satu dari dua hal: nilai parameter servo khusus untuk konfigurasi panel sumbu (pengaturan gain,konstan umpan balik) tidak sepenuhnya ditangkap dalam cadangan, atau versi firmware pada board baru berbeda dari yang asli dan membutuhkan nilai parameter yang berbeda untuk operasi yang stabil.

Periksa parameter servo spesifik untuk setiap sumbu terhadap nilai yang didokumentasikan dari pembuat mesin, dan konfirmasi revisi firmware papan sesuai dengan asli.

T4: A16B-2203-0020 terhubung ke master board Seri 0-C. Apakah kompatibel dengan master board seri 0-D atau 0-F?

A16B-2203-0020 dirancang khusus untuk arsitektur pengontrol generasi 0-C.Papan induk 0-D dan 0-F dapat menggunakan spesifikasi papan sumbu yang sama atau berbeda tergantung pada model dan konfigurasi yang tepat..

Memverifikasi nomor bagian masterboard yang tepat dengan dokumentasi kompatibilitas FANUC sebelum mengasumsikan interoperabilitas antar generasi.

Generasi yang berbeda dapat menggunakan papan sumbu yang sama dalam beberapa konfigurasi dan papan yang berbeda dalam yang lain.

Q5: Hanya sumbu ketiga dan keempat menunjukkan alarm sementara sumbu pertama dan kedua beroperasi secara normal. drive telah ditukar dan drive dikonfirmasi baik.?

Alarm poros parsial dimana beberapa poros normal dan yang lain tidak kurang khas dari kesalahan papan poros, karena papan memproses semua poros melalui logika bersama.

Pola kegagalan parsial lebih sering menunjuk ke bagian tertentu dari sirkuit antarmuka papan, atau ke kabel dan konektor yang melayani poros yang terkena.

Periksa pin konektor dan kabel untuk sumbu ketiga dan keempat secara khusus.

Jika pola kegagalan parsial terus berlanjut dengan kabel yang dikonfirmasi baik, bagian yang relevan dari A16B-2203-0020 memiliki kesalahan lokal dan penggantian papan sesuai.
