Papan pengemudi FANUC A20B-2101-0025 A20B21010025 A2OB-21O1-OO25

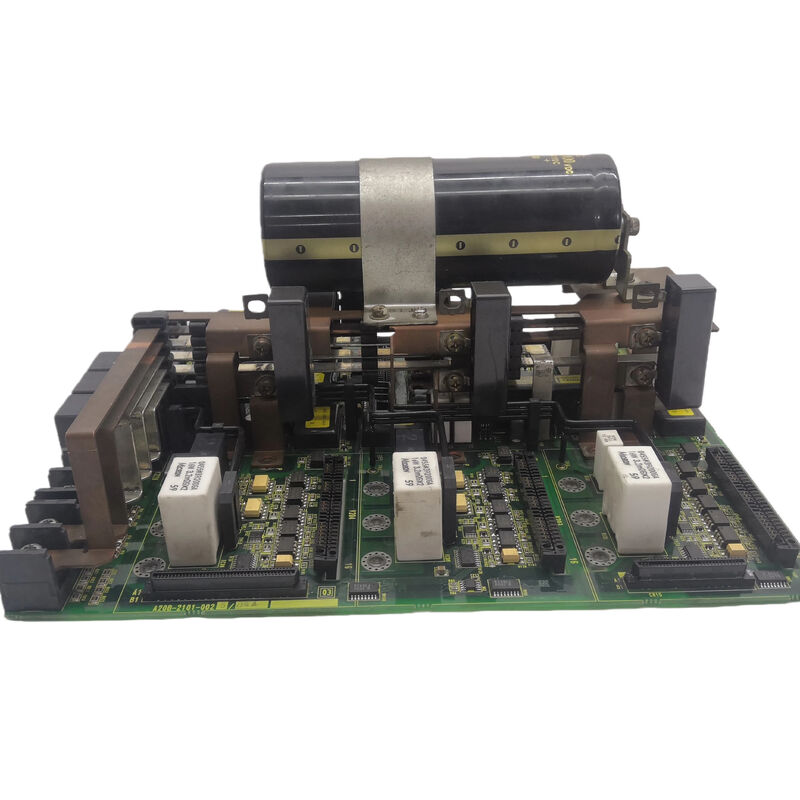

FANUC A20B-2101-0025 ∙ Servo Amplifier Control PCB ∙ A20B-2101 Series Drive Base Board

Nomor Bagian:A20B-2101-0025

Produsen:FANUC Ltd. (Jepang)

Jenis produk:PCB Pengendalian Servo Amplifier

Seri produk:A20B-2101

Pengendalian Penggerak di Tingkat Papan

A20B-2101-0025 adalah PCB kontrol dari seri A20B-2101 FANUC keluarga papan dasar yang dipasang di dalam FANUC servo dan spindle amplifier unit.itu menangani fungsi tingkat sinyal kritis: pengolahan kecepatan dan torsi perintah dari CNC, kondisi encoder data umpan balik, menjalankan loop regulasi saat ini, dan menghasilkan gerak drive gerbang untuk tahap daya IGBT.

Papan ini berbeda dari papan daya amplifier (yang menangani rectifikasi AC tegangan tinggi dan beralih IGBT).A20B-2101-0025 beroperasi pada tegangan rendah dalam domain sinyal amplifier. Ketika papan kontrol gagal, amplifier tidak dapat mengatur outputnya.atau poros tidak merespon perintah gerak meskipun tahap daya beroperasi sepenuhnya.

Seri A20B-2101 mencakup beberapa varian yang terkait erat, semuanya berfungsi sebagai papan kontrol dasar untuk keluarga amplifier FANUC.0025) mencerminkan perbedaan spesifikasi tambahan yang terkait dengan model dan generasi amplifier tertentu. Konfirmasi nomor bagian yang tepat dari label papan yang dipasang sebelum sumber pengganti.

Memisahkan Kontrol dari Kekuatan

Menyadari bahwa A20B-2101-0025 gagal, bukan tahap daya, adalah langkah diagnostik utama.Jika modul IGBT mengukur dengan benar (tidak ada sirkuit pendek antara pasangan fase tetapi amplifier masih menghasilkan kesalahan drive pada power-on, kegagalan adalah di papan kontrol.

Perbaikan tingkat komponen dari A20B-2101-0025 adalah layak ketika kegagalan terlokalisasi: optocoupler pengemudi gerbang yang rusak, IC logika yang gagal,atau komponen pengkondisian sinyal umpan balik yang rusak dapat diganti tanpa menyentuh tahap daya.

Spesifikasi Utama

FAQ

P1: Amplifier menunjukkan alarm drive AL-02 (kesalahan daya kontrol) atau AL-09 (kesalahan sumbu) pada saat power on. Apakah A20B-2101-0025 kemungkinan penyebabnya?

Ya. Alarm yang muncul segera pada saat menyalakan sebelum perintah berjalan yang tidak diselesaikan oleh papan kontrol yang menerima pasokan 24V yang valid biasanya menunjukkan kegagalan papan kontrol.Periksa pasokan 24V ke bagian kontrol amplifier pertama. Jika 24V dikonfirmasi hadir dan dalam toleransi dan alarm terus, A20B-2101-0025 gagal.

T2: Bisakah A20B-2101-0022 menggantikan A20B-2101-0025?

Keduanya adalah varian dalam seri papan kontrol A20B-2101 yang sama tetapi membawa spesifikasi perangkat keras yang berbeda yang terkait dengan model amplifier tertentu.Penggantian tanpa mengkonfirmasi kompatibilitas perangkat keras amplifier tidak dianjurkanHubungi perusahaan perbaikan amplifier FANUC spesialis dengan kedua nomor bagian untuk mengkonfirmasi interchangeability sebelum instalasi.

T3: Modul IGBT ditemukan utuh. Dapatkah A20B-2101-0025 diganti tanpa mengganti seluruh unit amplifier?

Ya. papan kontrol dirancang untuk diganti secara terpisah. dengan tahap daya yang dikonfirmasi baik, hanya A20B-2101-0025 kontrol PCB perlu diganti.Ini hemat biaya dibandingkan dengan mengganti seluruh amplifier, terutama untuk amplifier dengan modul IGBT besar.

Q4: Setelah memasang pengganti A20B-2101-0025, poros berjalan tetapi akurasi posisi telah menurun.

Degradasi akurasi posisi setelah penggantian papan kontrol biasanya disebabkan oleh ketidakcocokan parameter antarmuka encoder atau konektor umpan balik encoder yang tidak benar.Memverifikasi bahwa semua kabel encoder sepenuhnya duduk di konektor umpan balik amplifier. Juga periksa bahwa parameter jenis motor di CNC cocok dengan motor yang terpasang.

Q5: Dari mana sumbernya A20B-2101-0025?

Perusahaan perbaikan amplifier spesialis FANUC memiliki stok pertukaran untuk papan kontrol seri A20B-2101.Minta varian 0025 khusus Perbaikan tingkat komponen dari papan asli juga merupakan jalur yang layak ketika kegagalan terlokalisasi ke komponen yang dapat diidentifikasi.
