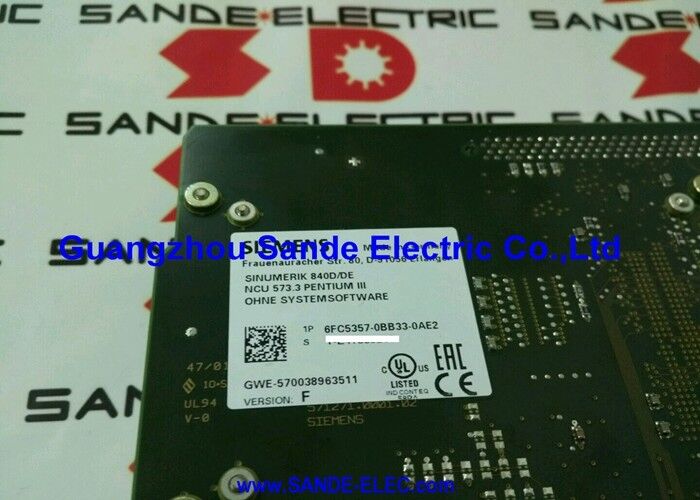

Siemens 6FC5357-0BB33-0AE2 | Unit Kontrol Numerik SINUMERIK 840D / DE NCU 573.3 — Tanpa Perangkat Lunak Sistem

Nomor Suku Cadang: 6FC5357-0BB33-0AE2

Produsen: Siemens AG (Jerman)

Tipe Produk: NCU — Unit Kontrol Numerik 573.3

Inti Pemrosesan CNC

6FC5357-0BB33-0AE2 adalah NCU 573.3 untuk Siemens SINUMERIK 840D — modul yang menjalankan semua fungsi CNC dan PLC dalam satu papan. NCU bukanlah papan periferal atau opsi. Ini adalah unit pemrosesan pusat dari sistem SINUMERIK 840D: interpolasi NC, kontrol sumbu, eksekusi PLC, dan komunikasi PROFIBUS semuanya berjalan pada satu modul ini.

PLC S7-300 terintegrasi (315-2 DP, 96 KB) menjalankan logika PMC mesin — menangani I/O mesin perkakas, urutan penggantian alat, penguncian keselamatan, dan fungsi tambahan — bersama dengan kontrol sumbu NC dan eksekusi program bagian. Fungsi NC dan PLC berbagi perangkat keras yang sama, menjadikan NCU solusi yang sangat terintegrasi untuk kontrol mesin perkakas.

840D beroperasi dengan modul drive SIMODRIVE 611D, yang berinteraksi dengan NCU melalui bus drive pada backplane kotak NCU. Kotak NCU sendiri menampung modul NCU bersama dengan modul slide-in kipas/baterai dan catu daya — arsitektur mandiri yang menjaga elektronik kontrol tetap ringkas.

Persyaratan Pemuatan Perangkat Lunak

Unit ini dipasok tanpa perangkat lunak sistem. Sistem operasi NC, runtime PLC, dan opsi perangkat lunak yang diaktifkan apa pun harus dimuat dari kartu perangkat lunak SINUMERIK terpisah (kartu PC) sebelum unit dapat beroperasi. Versi perangkat lunak sistem yang dimuat harus kompatibel dengan revisi perangkat keras NCU. Varian NCU 573.3 yang berdekatan dalam seri ini — 0AE1 (Pentium II) dan 0AE3 (Pentium III 650 MHz) — menerima aliran perangkat lunak yang sama tetapi berbeda dalam kecepatan prosesor.

Pencadangan data mesin (data NC, program PLC, parameter drive) harus dilakukan pada NCU asli sebelum penggantian. Tanpa cadangan, pengaktifan kembali penuh diperlukan.

Spesifikasi Utama

FAQ

Q1: SINUMERIK 840D menampilkan alarm 120002 (kegagalan NCU) atau sistem tidak boot. Apakah NCU 573.3 penyebabnya?

Alarm 120002 atau kegagalan boot total menunjukkan kesalahan perangkat keras pada NCU. Sebelum mengganti NCU, konfirmasikan catu daya 24V ke kotak NCU berada dalam spesifikasi dan modul slide-in baterai/kipas terpasang dengan benar. Jika pasokan dipastikan baik dan NCU masih gagal untuk menginisialisasi, papan NCU telah rusak.

Q2: 6FC5357-0BB33-0AE2 pengganti tidak memiliki perangkat lunak. Apa yang harus dimuat sebelum mesin dapat berjalan?

Muat perangkat lunak sistem SINUMERIK 840D dari kartu PC perangkat lunak yang sesuai dengan versi perangkat lunak asli. Kemudian pulihkan cadangan data mesin: data NC, program PLC, dan parameter drive SIMODRIVE 611D. Tanpa cadangan data mesin, pengaktifan kembali penuh dari dokumentasi diperlukan.

Q3: Bisakah varian 0AE2 diganti dengan 0AE3 (650 MHz) jika versi 500 MHz tidak tersedia?

NCU 573.3 0AE3 menggunakan Pentium III (650 MHz) dan DRAM 64 MB yang lebih cepat tetapi sebaliknya kompatibel dengan format perangkat lunak sistem 840D dan data mesin yang sama. Dalam sebagian besar aplikasi 840D, 0AE3 dapat menggantikan 0AE2 — tetapi konfirmasikan dengan layanan Siemens atau pembuat mesin perkakas jika mesin memiliki persyaratan revisi perangkat keras tertentu.

Q4: NCU asli telah rusak dan tidak ada cadangan data mesin. Bagaimana seharusnya pengaktifan kembali dilakukan?

Kumpulkan dokumentasi pengaktifan asli MTB, daftar parameter SIMODRIVE 611D, dan manual data mesin SINUMERIK 840D. Muat perangkat lunak sistem, masukkan data mesin NC dari dokumentasi, kompilasi dan muat program PLC dari sumber, dan aktifkan drive SIMODRIVE 611D menggunakan data motor dari pelat nama mereka. Berikan waktu beberapa hari untuk pengaktifan kembali penuh tanpa cadangan.

Q5: Koneksi bus drive antara modul NCU dan SIMODRIVE 611D menunjukkan kesalahan komunikasi setelah NCU diganti. Apa yang harus diperiksa?

Setelah penggantian NCU, verifikasi kabel bus drive SIMODRIVE 611D terpasang sepenuhnya di konektor backplane kotak NCU. Kesalahan komunikasi bus drive setelah penggantian papan paling sering disebabkan oleh konektor yang tidak terpasang sepenuhnya. Jika koneksi dipastikan baik, verifikasi bahwa parameter sumbu SIMODRIVE 611D (tipe motor, tipe encoder) dimuat dengan benar dari cadangan.
