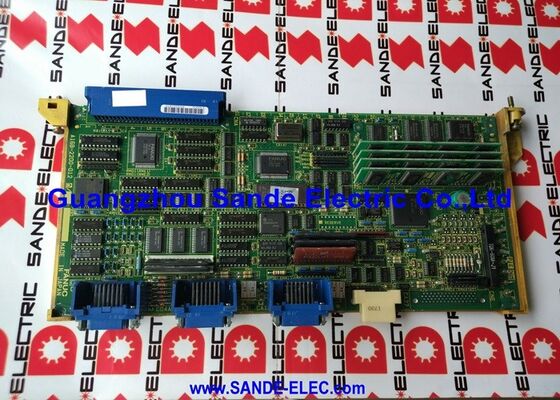

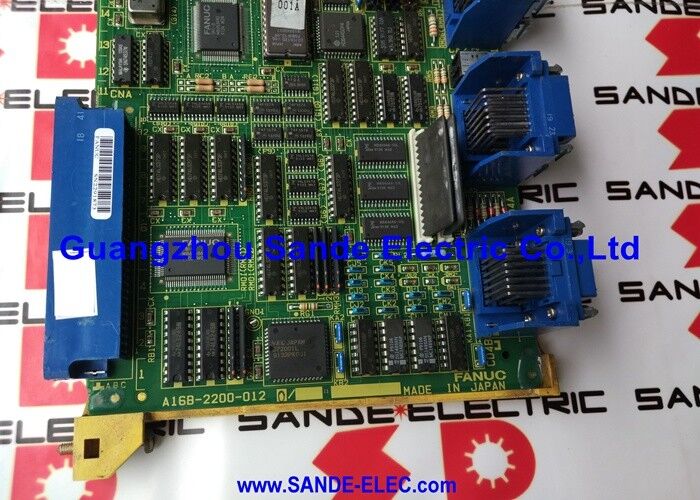

Papan sirkuit PCB baru Fanuc A16B-2200-0120 A16B22000120 A16B-22OO-O12O

A16B-2200-0120 | FANUC Seri 15A Basis 0 PCB Sumber Daya Bersama — RAM 512KB / Output CRT / 15M / 15MA / 15T / 15TA

FANUC Seri 15A — Arsitektur CNC Multi-Papan

FANUC Seri 15-A (15A) adalah CNC berspesifikasi tinggi dari generasi seri FANUC 15 — dirancang untuk peralatan mesin kompleks yang memerlukan sumbu terkontrol dalam jumlah besar, kontur presisi tinggi, dan fungsionalitas CNC tingkat lanjut. Seri 15A menggunakan arsitektur multi-board di mana berbagai fungsi didistribusikan ke seluruh PCB khusus yang dicolokkan ke backplane umum:

Papan dasar 0:PCB sumber daya bersama pusat — hub yang menjadi referensi semua papan lainnya untuk perintah kontrol, akses memori, dan data sistem. Basis 0 adalah CPU utama dan papan memori bersama dari rak kontrol Seri 15A.

Papan Basis 1 dan Basis 2:PCB sumber daya bersama tambahan yang memperluas memori sistem kontrol dan kapasitas sumber daya untuk konfigurasi besar.

Papan sumbu:Papan kontrol sumbu khusus (4 sumbu atau 3 sumbu per papan) yang mereferensikan Basis 0 untuk perintah CNC dan menghasilkan sinyal PWM penggerak servo.

Grafik, komunikasi serial, dan papan opsi:Papan fungsi tambahan mengisi posisi bidang belakang yang tersisa.

A16B-2200-0120 adalah papan Base 0 — papan tunggal paling penting di rak kontrol Seri 15A.

Spesifikasi Utama

RAM 512KB — Arsitektur Sumber Daya Bersama

RAM 512KB A16B-2200-0120 adalah memori sistem bersama yang dapat diakses oleh semua papan di rak kontrol Seri 15A melalui bus backplane. Pendekatan memori bersama ini merupakan hal mendasar bagi arsitektur multi-board Seri 15A:

Penyimpanan data umum:Tabel parameter, data program CNC, dan variabel sistem bersama berada di RAM Basis 0 — tersedia untuk papan sumbu, papan grafis, dan papan periferal lainnya secara bersamaan.

Basis 0 sebagai master sistem:Semua papan lain di rak mengacu pada Basis 0 untuk pengaturan waktu, sinkronisasi, dan data tingkat sistem. Kesalahan pada Basis 0 menonaktifkan seluruh kontrol Seri 15A — bukan hanya satu fungsi atau sumbu.

Alarm Paritas RAM — kesalahan karakteristik:Gejala kegagalan paling umum untuk A16B-2200-0120 adalah alarm "RAM Parity Base 0" — CNC mendeteksi kesalahan paritas pada RAM Base 0, yang menunjukkan data rusak di memori bersama. Alarm ini dapat timbul dari kegagalan sel RAM asli pada A16B-2200-0120, atau dari pemuatan parameter yang salah setelah memori dihapus — membedakan keduanya adalah langkah diagnostik pertama.

Skenario Aplikasi

Alarm Basis Paritas RAM 0:Pusat permesinan FANUC Seri 15MA menampilkan "RAM Parity Base 0" saat pengaktifan dan tidak dapat menyelesaikan inisialisasi CNC. Setelah memverifikasi parameter dimuat dengan benar, A16B-2200-0120 dipastikan memiliki sel RAM yang gagal. Penggantian dan pemulihan data sistem secara penuh akan mengembalikan mesin ke produksi.

Penggantian pusat belok Seri 15TA Base 0:Pusat pembubutan 15TA mengalami penggantian papan Base 0. A16B-2200-0120 adalah board yang tepat untuk konfigurasi RAM 512KB. Semua parameter dan program dimuat ulang dari cadangan setelah pemasangan.

Pertanyaan Umum

Q1: Apa yang dimaksud dengan alarm RAM Parity Base 0, dan apakah selalu disebabkan oleh A16B-2200-0120 yang gagal?

Belum tentu. Alarm RAM Parity Base 0 menunjukkan CNC telah mendeteksi data yang rusak di RAM bersama Base 0. Hal ini dapat disebabkan oleh: kegagalan sel RAM asli pada A16B-2200-0120 (memerlukan penggantian papan); pemuatan parameter yang rusak setelah memori dihapus (diselesaikan dengan memuat ulang semua parameter sistem dengan benar); atau kegagalan baterai cadangan yang menyebabkan konten RAM rusak saat daya dimatikan. Diagnosis secara sistematis — muat ulang parameter dengan benar dari cadangan terverifikasi sebelum mengutuk board.

Q2: Apa perbedaan antara A16B-2200-0120 (512KB) dan varian 256KB (0121, 0129)?

Perbedaan utamanya terletak pada kapasitas RAM. A16B-2200-0120 menyediakan 512KB RAM sistem bersama; varian seperti 0121 dan 0129 menyediakan 256KB. Varian yang diperlukan bergantung pada konfigurasi sistem Seri 15A tertentu — konfigurasi sumbu yang lebih tinggi atau sistem dengan kapasitas program CNC yang lebih besar mungkin memerlukan versi 512KB. Selalu konfirmasikan dari label nomor komponen papan yang terpasang.

Q3: Setelah mengganti A16B-2200-0120, data apa yang harus dimuat ulang?

Semua data CNC harus dimuat ulang — parameter, program komponen, data offset pahat, dan semua data PMC. A16B-2200-0120 tidak berisi penyimpanan data pengguna persisten selain RAM-nya (yang akan dihapus saat penggantian). Cadangan sistem yang lengkap dan terverifikasi sangat penting sebelum penggantian papan Base 0. Untuk sistem Seri 15A, cadangan mencakup semua grup parameter (N, P, E, parameter spesifik sumbu), semua program bagian, dan program urutan PMC.

Q4: Bisakah A16B-2200-0120 muat di slot backplane mana pun, atau khusus slot?

A16B-2200-0120 dipasang pada posisi tertentu yang ditentukan pada backplane master Seri 15A — port 6, 10, 11, atau 13 bergantung pada konfigurasi sistem spesifik. Posisi port backplane ditentukan oleh desain rak kontrol pembuat peralatan mesin. Jangan memasang Base 0 di slot sembarangan — lihat dokumentasi kelistrikan peralatan mesin dan manual pemeliharaan FANUC Seri 15A yang berlaku untuk penetapan port yang benar.

Q5: Apakah output CRT pada A16B-2200-0120 berarti board ini langsung menggerakkan layar CNC?

Ya — A16B-2200-0120 menyertakan antarmuka keluaran CRT sebagai bagian dari fungsi "sumber daya bersama". Ini berarti board yang sama menyediakan fungsi CPU/memori bersama dan output tampilan untuk monitor CRT 9 inci. Pada varian yang memerlukan papan grafis terpisah (seperti beberapa varian 256KB), fungsi tampilan ditangani secara eksternal. Output CRT terintegrasi pada A16B-2200-0120 menegaskannya sebagai hub sumber daya bersama yang lengkap untuk tampilan dan memori dalam konfigurasi standar 512KB.
