Sensor Encoder Motor Spindel ODM Fanuc A20B-2002-0300

FANUC A20B-2002-0300∙ Alpha Series Spindle Motor Encoder Sensor Unit dengan Bracket Mounting / Onboard Relay / Type-B Interface

Umpan Balik Kecepatan Spindle untuk Sistem Drive Seri Alpha

A20B-2002-0300 adalah sensor pengkode motor spindle untuk sistem drive spindle seri Alpha FANUC. It mounts on the rear of the spindle motor — typically under the blower fan — and generates the spindle RPM feedback signal that the Alpha series spindle amplifier needs to regulate speed under cutting loads.

Sensor terhubung ke terminal JY2 pada modul amplifier spindle seri Alpha melalui antarmuka serial Tipe-B.Spesifikasi antarmuka ini spesifik untuk generasi Alpha tidak kompatibel dengan umpan balik berbasis FSSB dari generasi drive Alpha i atau berikutnya.

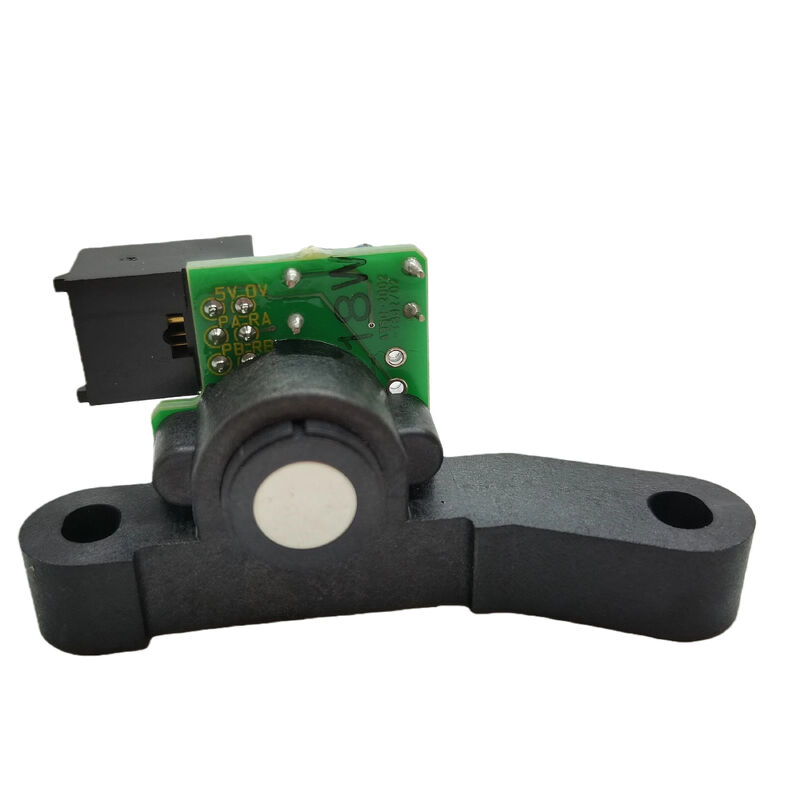

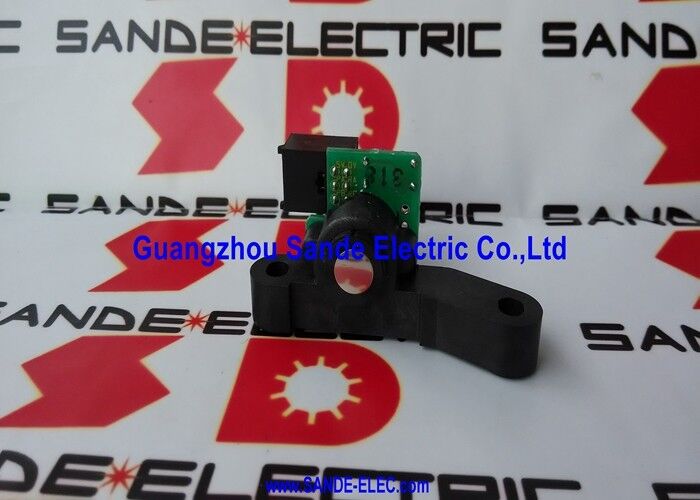

Perangkat ini disediakan sebagai satuan lengkap: PCB dengan relay on-board yang dipasang di bracket yang menempatkan sensor pada jarak yang benar dari cincin target magnetik spindle motor.Bracket menentukan celah udara antara elemen sensor PCB dan target berputarCelah udara yang salah setelah instalasi menghasilkan sinyal umpan balik yang lemah atau tidak ada bahkan dari PCB yang berfungsi.Memverifikasi sensor-to-target clearance per spindle motor dokumentasi pemeliharaan setiap kali perakitan dilepas dan dipasang kembali.

Ada dua revisi perangkat keras ?? /01A dan /02A. Keduanya berfungsi dengan fungsi yang sama. Tentukan revisi dari label unit yang dipasang saat memesan jika perlu pencocokan revisi.

Spesifikasi Utama

Referensi Penggantian A290-0854-V320

Pasar suku cadang FANUC mencantumkan A290-0854-V320 sebagai pengganti terkait untuk aplikasi umpan balik spindle di mana A20B-2002-0300 diperlukan.mengkonfirmasi bahwa pemasangan mekanis, jenis konektor, dan antarmuka sinyal Tipe-B sesuai dengan konfigurasi amplifier dan motor yang dipasang.

Diagnosis Kesalahan Relay Onboard

Relay on-board pada A20B-2002-0300 menyediakan output switch yang digunakan amplifier spindle untuk deteksi kesalahan dan fungsi konfirmasi kecepatan.Jika umpan balik kecepatan spindle hilang atau output relay tidak ada, amplifier menghasilkan alarm spindle. Sebelum mengganti PCB, periksa bracket pemasangan untuk perpindahan dari posisi pemasangan dan memeriksa konektor JY2 untuk korosi,residu pendinginKegagalan konektor atau pemasangan yang bergeser menghasilkan gejala alarm yang sama dengan PCB yang rusak.

FAQ

T1: Apa fungsi sensor spindle encoder dalam sistem drive?

Ini memberikan umpan balik spindle RPM ke amplifier spindle seri Alpha melalui terminal JY2. amplifier menggunakan sinyal ini untuk mempertahankan kecepatan spindle yang diperintahkan di bawah beban pemotongan yang bervariasi.Tanpa sinyal umpan balik yang valid, amplifier tidak dapat menutup loop kecepatan dan menghasilkan alarm spindle.

T2: Kecepatan spindle tampak normal tetapi perubahan alat gagal dengan alarm orientasi.

Ya. Jika umpan balik kecepatan hadir tetapi referensi Z-pulsa (satu kali per revolusi orientasi pulsa) tidak ada atau intermiten, spindle dapat berjalan pada kecepatan yang diperintahkan tetapi tidak dapat berorientasi untuk perubahan alat.Periksa perlengkapan pemasangan untuk perpindahan posisi sensor yang bergeser melemahkan Z-pulsa tanpa sepenuhnya menonaktifkan umpan balik kecepatan periksa konektor JY2 sebelum mengganti PCB

T3: Apakah revisi /01A dan /02A bisa ditukarkan?

Kedua revisi berfungsi dengan fungsi yang sama. Perubahan perangkat keras kecil antara revisi mempertahankan antarmuka listrik yang sama dan spesifikasi pemasangan.Konfirmasi dari label unit yang dipasang dan tentukan revisi saat memesan jika pencocokan revisi yang tepat diperlukan.

T4: Setelah mengganti A20B-2002-0300, orientasi spindle berhenti pada sudut yang sedikit salah.

Setelah penggantian sensor, posisi orientasi berhenti biasanya membutuhkan resetting.Sesuaikan orientasi spindle parameter posisi berhenti di CNC spindle parameter diatur dalam peningkatan kecil sampai sudut berhenti sejajar dengan benar.

T5: Apakah A290-0854-V320 pengganti langsung untuk A20B-2002-0300?

A290-0854-V320 terdaftar sebagai referensi pengganti di pasar setelah. sebelum mengganti, konfirmasi pemasangan mekanik, geometri bracket, jenis konektor,dan kompatibilitas antarmuka Tipe-B cocok dengan motor spesifik dan amplifikasi spindle seri Alpha yang dipasang di mesin.
