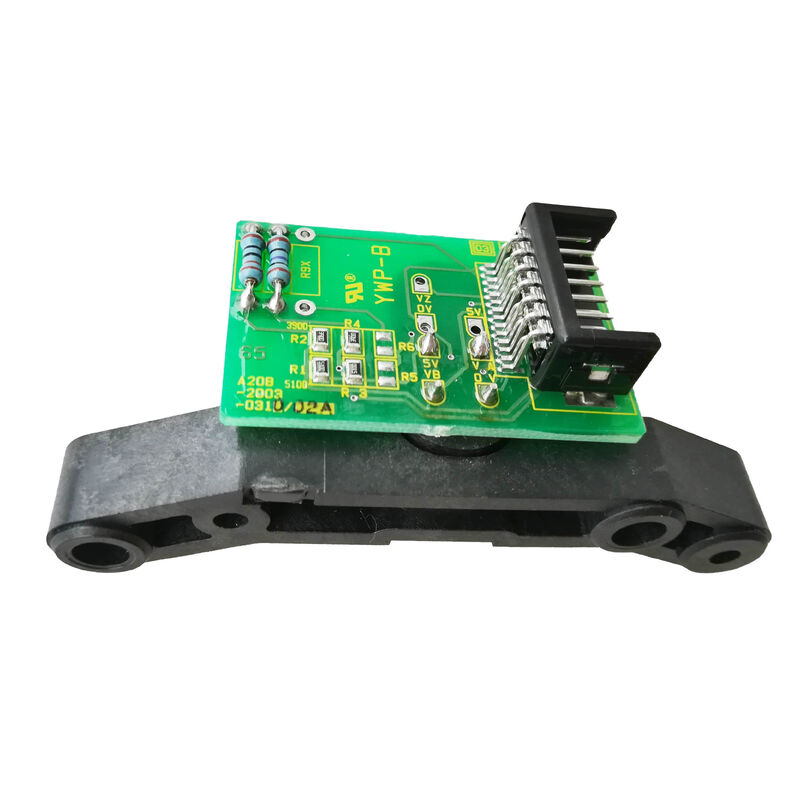

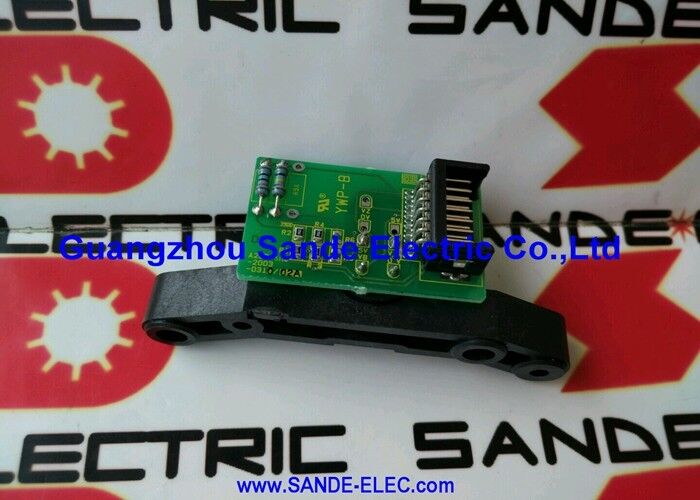

Fanuc PLC Sensor Encoder A20B-2003-0310 A20B20030310 A2OB-2OO3-O31O

A20B-2003-0310 PowerPoint FANUC MI/MIZ Sensor Pick-Up Unit PCB A860-2100-V001 / Alpha dan Alpha-i Spindle / Kecepatan / Orientasi / Tekanan Tapping

Sensor MI/MIZ Tiga fungsi, satu sensor

The FANUC Alpha and Alpha-i spindle motor's MI sensor (Magnetic sensor with Index) or MIZ sensor (Magnetic sensor with Index and Z-phase) provides the spindle amplifier with the feedback it needs for three distinct functions:

Peraturan kecepatan spindle:Perhitungan pulsa kecepatan terus menerus memberikan kecepatan spindle yang sebenarnya. amplifier spindle membandingkannya dengan kecepatan yang dikomandoi CNC setiap beberapa milidetik,penyesuaian arus motor untuk mempertahankan kecepatan yang diprogram di bawah beban pemotongan yang bervariasi.

Orientasi spindle:CNC memerintahkan spindle untuk berputar ke posisi sudut tertentu sebelum perubahan alat.Amplifier menghitung langkah encoder dari referensi ini untuk mencapai dan menahan posisi orientasi.

Tekan kaku:Tekan kaku membutuhkan sinkronisasi phase-lock yang tepat antara rotasi spindle dan feedrate sumbu Z. The sensor's real-time angular feedback allows the CNC to compute the Z-axis position command from the spindle angle at every interpolation cycle — maintaining the precise pitch ratio required for accurate threads.

Informasi Produk Utama

Kegagalan PCB sensor

A20B-2003-0310 yang gagal mengganggu umpan balik spindle:

SP alarm 07 (kesalahan umpan balik kecepatan):Amplifier spindle tidak mendeteksi sinyal umpan balik kecepatan atau tidak masuk akal. Alarm ini menyala saat spindle diperintahkan untuk berjalan

Kegagalan orientasi:Indeks pulsa tidak ada atau rusak. Spindle berputar tanpa batas mencari referensi orientasi. CNC menghasilkan orientasi timeout.

Kesalahan mengetuk kaku:Fase synchronization breakdowns

Alarm intermiten yang berhubungan dengan suhu:PCB dapat bekerja dengan benar pada start dingin tetapi gagal karena area motor spindle memanas karakteristik sendi solder termal terdegradasi atau komponen dalam perakitan sensor.

Skenario Aplikasi

Diagnosis alarm SP-07:Sebuah pusat pengolahan menghasilkan SP-07 pada spindle start. Motor winding, kabel, dan input umpan balik amplifier semuanya diuji dengan benar. Unit pick-up A860-2100-V001 diidentifikasi.Mengganti PCB A20B-2003-0310 di dalam membersihkan alarm.

Kesalahan orientasi pada mesin bubut CNC:Sebuah pusat pemutar gagal operasi perubahan alat spindle tidak dapat berorientasi. I-pulsa dari unit pick-up tidak ada. A20B-2003-0310 penggantian mengembalikan indeks orientasi.

FAQ

T1: Apakah A20B-2003-0310 unit A860-2100-V001 lengkap atau hanya PCB di dalamnya?

A20B-2003-0310 adalah PCB di dalam unit lengkap. A860-2100-V001 adalah perakitan lengkap (rumah, elemen sensor, dan PCB).Jika rumah mekanik dan elemen sensor tidak rusak tetapi elektronik gagal, A20B-2003-0310 adalah komponen pengganti khusus.

T2: Apa perbedaan antara sensor MI dan MIZ?

Sensor MI menyediakan impuls kecepatan dan satu indeks (I) impuls per putaran untuk referensi orientasi.Sensor MIZ menambahkan output fase-Z, referensi posisi resolusi yang lebih tinggi yang digunakan dalam aplikasi yang membutuhkan posisi sudut absolut yang lebih tepatUnit pick-up A860-2100-V001 melayani keduanya; PCB A20B-2003-0310 memproses kedua jenis sinyal.

T3: Apakah A20B-2003-0310 bekerja dengan motor spindle Alpha dan Alpha-i?

Ya. Deskripsi pengguna secara eksplisit mengkonfirmasi: "Untuk ALPHA & ALPHA-I SPINDLE MOTOR". Kedua generasi motor spindle menggunakan unit pick-up A860-2100-V001 dengan PCB A20B-2003-0310 untuk umpan balik MI / MIZ.

T4: Bisakah A20B-2003-0310 diuji di luar unit pengambilan?

PCB membutuhkan sinyal input dari elemen sensor untuk menghasilkan output. metode diagnostik yang paling praktis adalah substitusi:mengganti unit pick-up atau PCB dengan contoh yang dikenal baik dan mengamati apakah spindle alarm jelasJika alarm tetap terjadi setelah diganti, kesalahan terletak di tempat lain dalam rantai umpan balik (integritas kabel, kondisi cakram target, sirkuit input umpan balik amplifier).

Q5: Kondisi cakram target apa yang harus diperiksa bersama A20B-2003-0310?

Sebelum mengganti PCB sensor, periksa cakram target pada poros motor spindle untuk kerusakan, kontaminasi (penumpukan minyak atau puing-puing logam), atau celah udara yang tidak benar ke elemen sensor.Sebuah cakram target yang terkontaminasi atau rusak dapat menghasilkan pola denyut nadi yang tidak teratur yang tidak dapat diperbaiki oleh PCB sensor yang mengakibatkan alarm spindle bahkan dengan PCB yang berfungsiBersihkan atau ganti cakram target jika kondisi abnormal ditemukan.
