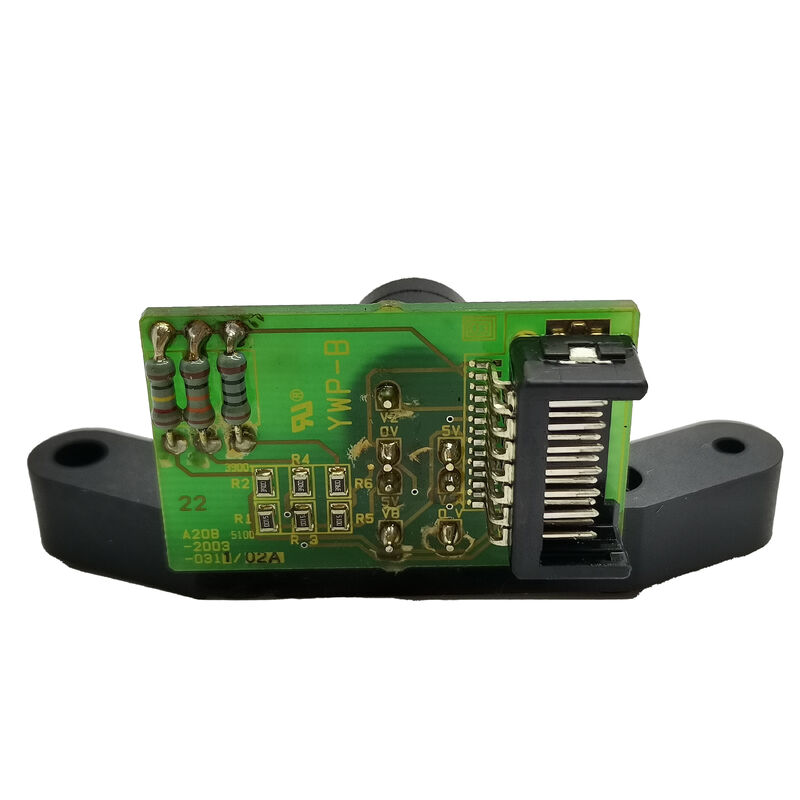

Fanuc A20B-2003-0311 adalah PCB pemrosesan sinyal yang terpasang di dalam rakitan sensor motor spindel tipe MZi Fanuc A860-2110-V001.

Ini tidak tersedia sebagai papan mandiri — PCB adalah komponen integral dari unit sensor A860-2110-V001, dan pengadaan memerlukan rakitan sensor lengkap.

Permintaan untuk salah satu nomor suku cadang — A20B-2003-0311 atau A860-2110-V001 — menghasilkan unit sensor lengkap yang sama, karena PCB dan rumah sensor selalu dipasok bersama.

Memahami fungsi PCB ini memerlukan pemahaman tentang posisi A860-2110-V001 dalam sistem penggerak spindel alpha i Fanuc. Berbeda dengan motor servo, yang menggunakan coder pulsa optik (keluarga encoder absolut A860-2xxx) untuk umpan balik loop tertutup, motor spindel alpha i menggunakan pendekatan sensor yang berbeda: sensor magnetik tipe MZi, yang mendeteksi posisi rotasi dan kecepatan dari cincin target bergigi atau magnetik pada poros motor spindel.

Rumah sensor A860-2110-V001 berisi elemen pickup magnetik dan PCB A20B-2003-0311, yang mengkondisikan sinyal sensor magnetik mentah menjadi keluaran digital bersih yang dapat diproses oleh amplifier penggerak spindel.

Sensor MZi berkomunikasi dengan penggerak spindel melalui konektor 12-pin pada badan sensor — dijual tanpa kabel, yang berarti rangkaian kabel dari sensor ke amplifier penggerak spindel dibeli secara terpisah atau dipertahankan dari instalasi asli selama pertukaran sensor.

Koneksi ini membawa umpan balik kecepatan spindel, data posisi orientasi spindel, dan sinyal kesehatan sensor ke amplifier, yang menggunakannya untuk mengatur kecepatan spindel di bawah beban pemotongan, mengeksekusi siklus rigid tapping di mana spindel dan sumbu Z harus tetap tersinkronisasi, dan melakukan orientasi spindel untuk penggantian alat.

Penghentian A20B-2003-0311 oleh Fanuc mencerminkan dinamika siklus hidup produk yang sama seperti yang terlihat di seluruh jajaran encoder alpha i — produksi aktif telah dihentikan, tetapi populasi motor spindel alpha i yang dilayaninya tetap tersebar luas di mesin perkakas produksi.

Karena PCB tidak dapat diperoleh secara independen, jalur penggantian untuk A20B-2003-0311 yang rusak adalah unit sensor A860-2110-V001 lengkap dari stok surplus atau pertukaran.

Spesifikasi Utama

Teknologi Sensor MZi — Magnetik vs Optik

Perbedaan antara penginderaan magnetik MZi dan coder pulsa optik yang digunakan pada motor servo patut dijelaskan bagi siapa pun yang baru mengenal sistem penggerak spindel Fanuc. Encoder optik menggunakan cakram kaca atau plastik dengan pola transparan dan buram; sumber cahaya dan susunan fotodetektor membaca posisi cakram secara optik.

Sensor magnetik malah mendeteksi lewatnya kutub magnetik atau gigi pada cincin target yang terpasang pada poros motor, menggunakan elemen efek Hall atau magneto-resistif di badan sensor.

Untuk motor spindel, pendekatan magnetik menawarkan keuntungan praktis di lingkungan spindel: spindel berjalan pada kecepatan tinggi dan dikenai cairan pendingin, serpihan logam, dan tingkat getaran yang lebih menuntut daripada lingkungan sumbu servo pada umumnya.

Sensor magnetik mentolerir kontaminasi dari partikel logam yang akan menurunkan cakram optik, dan prinsip penginderaan non-kontaknya berarti tidak ada mekanisme keausan dari operasi normal.

Peran PCB A20B-2003-0311 adalah mengambil sinyal analog dari elemen pickup magnetik dan menghasilkan pulsa digital yang bersih dan bebas noise yang diharapkan oleh sirkuit input amplifier spindel — fungsi pengkondisian sinyal inilah yang disumbangkan PCB ke rakitan sensor lengkap.

Fungsi Penggerak Spindel yang Bergantung pada Sensor Ini

Tiga fungsi spindel di pusat permesinan CNC secara langsung bergantung pada sensor MZi yang menyediakan umpan balik yang bersih dan andal:

Regulasi kecepatan di bawah beban pemotongan — amplifier terus-menerus membaca umpan balik MZi untuk mempertahankan kecepatan spindel yang diperintahkan terhadap variasi gaya pemotongan.

Sinyal sensor MZi yang menurun menyebabkan perburuan kecepatan (terlihat sebagai variasi dalam suara pemesinan dan hasil akhir permukaan) paling baik, dan alarm umpan balik kecepatan spindel SP0740 atau serupa paling buruk.

Rigid tapping — sinkronisasi antara rotasi spindel dan umpan sumbu Z selama siklus rigid tapping memerlukan data posisi spindel waktu nyata dari sensor MZi.

Satu hitungan sensor yang terlewat selama siklus tapping dapat merusak ulir atau mematahkan tap. Alarm rigid tapping atau kualitas ulir yang buruk pada tap yang ditentukan dengan baik sering kali berasal dari degradasi sensor MZi.

Orientasi spindel — penggantian alat memerlukan spindel untuk berhenti pada posisi sudut tertentu untuk mengaktifkan kunci penggerak pengubah alat otomatis.

Sensor MZi menyediakan referensi posisi untuk orientasi ini; sensor yang rusak menghasilkan alarm SP0742 (kesalahan orientasi spindel) atau yang setara yang mencegah penggantian alat.

FAQ

Q1: Bisakah PCB A20B-2003-0311 diganti secara independen, atau haruskah seluruh sensor A860-2110-V001 diganti?

PCB tidak dijual terpisah. Permintaan apa pun untuk A20B-2003-0311 menghasilkan rakitan sensor A860-2110-V001 lengkap, karena Fanuc dan pemasok pihak ketiga hanya memasok PCB sebagai bagian terintegrasi dari badan sensor.

Mencoba membongkar unit sensor untuk mengganti hanya PCB berisiko merusak keselarasan elemen pickup magnetik, yang diatur pabrik dan tidak dapat disesuaikan di lapangan. Tindakan servis yang benar adalah mengganti unit sensor lengkap.

Q2: Apa saja gejala umum ketika sensor A20B-2003-0311 / A860-2110-V001 gagal?

Tanda-tanda awal halus: kualitas rigid tapping yang sedikit tidak konsisten (ulir pada batas toleransi daripada jelas sesuai spesifikasi), variasi kecepatan spindel kecil di bawah pemotongan berat, atau orientasi spindel yang membutuhkan waktu lebih lama dari biasanya untuk selesai.

Saat sensor semakin memburuk, CNC menghasilkan alarm spindel — SP0740 (kesalahan umpan balik kecepatan), SP0742 (kegagalan orientasi), atau SP0001 (kelebihan beban motor spindel, karena amplifier tidak dapat mengatur kecepatan secara akurat). Dalam kegagalan yang paling parah, spindel tidak akan berjalan sama sekali.

Riwayat alarm amplifier penggerak spindel yang bersih dengan hanya alarm tipe sensor pada satu spindel langsung menunjuk ke rakitan sensor.

Q3: Setelah mengganti sensor A860-2110-V001, apakah ada kalibrasi atau penyesuaian parameter yang perlu dilakukan?

Setelah memasang sensor pengganti, posisi orientasi spindel mungkin perlu diatur ulang.

Posisi berhenti orientasi ditentukan oleh hubungan sudut sensor dengan posisi referensi poros motor, dan sensor pengganti mungkin memiliki hubungan pemasangan sudut yang sedikit berbeda dari yang asli.

Parameter CNC untuk posisi orientasi spindel (parameter pergeseran orientasi SP1004 atau yang setara pada kontrol seri i yang kompatibel) mungkin perlu disesuaikan untuk mengembalikan spindel ke sudut berhenti yang benar untuk pengubah alat.

Verifikasi keselarasan penggantian alat setelah penggantian sensor dan sesuaikan parameter orientasi dalam langkah-langkah kecil jika perlu.

Q4: Apakah A860-2110-V001 (dengan PCB A20B-2003-0311) kompatibel dengan semua ukuran motor spindel alpha i?

A860-2110-V001 adalah unit sensor spesifik untuk serangkaian model motor spindel alpha i yang ditentukan.

Ini bukan sensor spindel universal di seluruh jajaran alpha i — varian sensor MZi lainnya (seperti A860-2100-V001 dengan PCB A20B-2003-0310) melayani ukuran rangka motor spindel yang berbeda.

Antarmuka pemasangan mekanis sensor dan diameter cincin target pada poros motor spesifik untuk motor. Selalu konfirmasikan nomor suku cadang sensor terhadap model motor spindel yang diservis daripada berasumsi bahwa sensor MZi mana pun akan cocok dengan spindel alpha i mana pun.

Q5: Sensor dijual tanpa kabel — kabel apa yang dibutuhkan, dan bagaimana spesifikasinya?

Kabel yang menghubungkan sensor A860-2110-V001 ke amplifier penggerak spindel adalah item pengadaan terpisah. Fanuc menentukan kabel sensor MZi khusus dengan keluarga nomor suku cadang A660-2005-T732, dengan akhiran panjang tertentu (misalnya, #L180R0 untuk 18m).

Panjang kabel harus sesuai dengan jarak perutean fisik dari motor spindel ke amplifier di kabinet listrik mesin.

Saat mengganti sensor, periksa kabel yang ada dan konektornya — jika kabel dalam kondisi baik, kabel tersebut dapat dipertahankan.

Jika kabel menunjukkan kerusakan atau konektor menunjukkan korosi, ganti kabel bersama dengan sensor untuk menghindari kejadian mesin mati kedua karena kegagalan kabel segera setelah penggantian sensor.
