FANUC A20B-2101-0711 | βi SVSP Servo / Spindle Amplifier Control PCB — Papan Kontrol Gabungan Beta-i, Seri A20B-2101, Asal Jepang

Nomor Suku Cadang: A20B-2101-0711

Produsen: FANUC Corporation (Jepang)

Kategori Produk: PCB — Papan Kontrol Penguat Servo/Spindel SVSP Beta-i

Seri: A20B-2101

Gambaran Umum

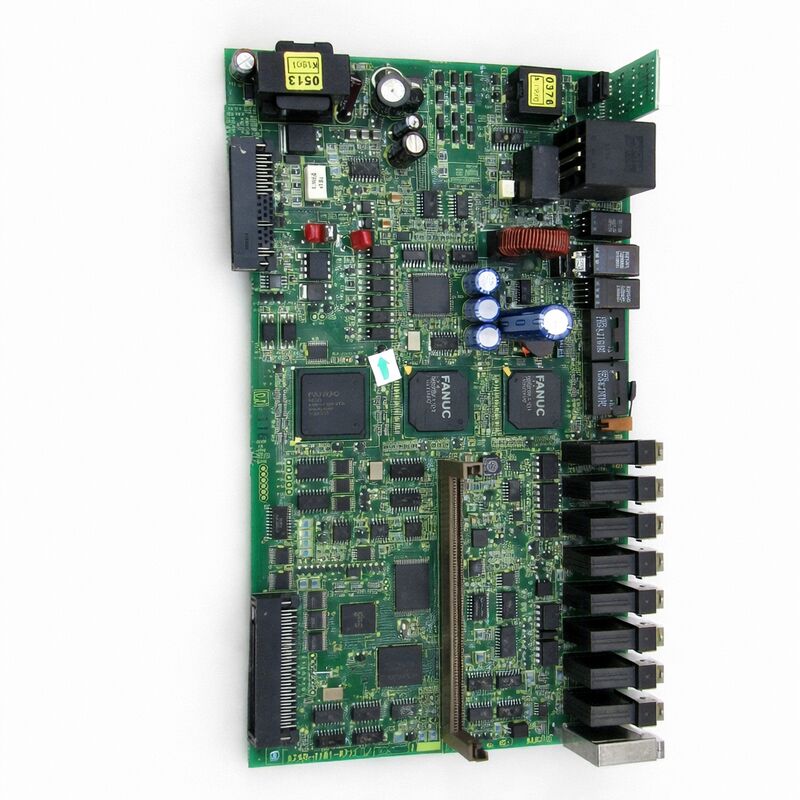

FANUC A20B-2101-0711 adalah papan sirkuit cetak kontrol untuk penguat servo dan spindel gabungan Beta-i SVSP dari FANUC.

SVSP (Servo and SPindle) adalah unit penguat ringkas yang mengintegrasikan kontrol sumbu servo dan kemampuan penggerak spindel ke dalam satu modul — sebuah pendekatan yang mengurangi jejak kabinet dan kerumitan pengkabelan pada mesin perkakas CNC kecil dan menengah di mana tumpukan penguat servo dan spindel Alpha-i yang terpisah akan berlebihan.

A20B-2101-0711 adalah lapisan kecerdasan dari unit SVSP.

Ini menangani semua fungsi logika kontrol yang dibutuhkan penguat untuk beroperasi: menerima perintah kecepatan dan torsi dari CNC melalui bus serat FSSB, mengelola sirkuit konversi daya, memantau umpan balik arus dari belitan motor, mengeksekusi loop kontrol arus pada frekuensi tinggi, dan melaporkan status penggerak, kode alarm, dan umpan balik enkoder kembali ke CNC.

Tahap daya — jembatan transistor dan penyearah yang benar-benar mengalihkan arus motor — adalah bagian terpisah dari penguat.

Papan kontrol A20B-2101-0711 memberitahunya apa yang harus dilakukan dan memantau apakah itu dilakukan dengan benar.

Papan ini adalah bagian dari seri A20B-2101, yang mencakup PCB kontrol untuk keluarga penguat servo Beta-i FANUC.

Keluarga Beta-i menggunakan arsitektur penguat yang berbeda dari seri Alpha-i yang lebih besar: ini dirancang untuk ujung lini penggerak FANUC yang ekonomis dan ringkas, memberi daya pada motor servo dan motor spindel yang lebih kecil pada pusat putar, pusat permesinan vertikal, dan mesin serupa di mana beban sumbu tidak memerlukan penggerak Alpha-i berarus lebih tinggi.

Spesifikasi Utama

Arsitektur SVSP Beta-i

Konsep penguat SVSP mengatasi kendala praktis pada mesin perkakas CNC ringkas: ruang kabinet.

Konfigurasi penguat Alpha-i standar untuk mesin tiga sumbu dengan spindel memerlukan empat modul penguat terpisah (catu daya PSM, tiga SVM, dan satu SPM), masing-masing dengan papan kontrolnya sendiri, koneksi bus DC, dan koneksi serat. Untuk mesin bubut atau pusat permesinan kecil, ini adalah ruang kabinet yang signifikan.

SVSP Beta-i mengintegrasikan penggerak servo dan spindel dalam satu modul, biasanya dikonfigurasi untuk dua atau tiga sumbu servo ditambah spindel. Papan kontrol A20B-2101-0711 mengelola konfigurasi multifungsi ini dari satu PCB.

Ini menerima perintah FSSB dari CNC untuk semua sumbu servo yang ditangani SVSP, ditambah perintah spindel serial untuk bagian spindel, dan mengoordinasikan tahap daya sesuai.

Integrasi ini efisien tetapi menciptakan ketergantungan: ketika papan kontrol gagal, semua fungsi penggerak yang dilayani oleh unit SVSP tersebut berhenti secara bersamaan.

Mesin dengan dua sumbu servo dan spindel yang semuanya berjalan melalui satu SVSP akan kehilangan semua gerakan sumbu dan kontrol spindel jika papan A20B-2101-0711 tunggal gagal. Oleh karena itu, pengadaan cepat papan pengganti penting untuk memulihkan produksi.

Kegagalan Papan Kontrol — Apa yang Diharapkan

A20B-2101-0711 melakukan pemantauan mandiri berkelanjutan. Ketika mendeteksi kondisi kesalahan — arus berlebih, tegangan berlebih, kesalahan enkoder, beban termal berlebih, atau kegagalan komunikasi FSSB — ia menghasilkan kode alarm yang muncul di layar alarm CNC dan biasanya pada tampilan LED 7-segmen penguat SVSP di panel depan.

Kode alarm servo 4xx (terutama SV401, SV404, SV417, dan sejenisnya) saat startup atau segera di bawah beban sering kali menunjuk ke papan kontrol penggerak ketika muncul di semua sumbu secara bersamaan dan perangkat keras motor (kabel, enkoder, motor) teruji dengan benar.

Kode LED berkedip alarm unit penggerak yang ditampilkan di panel depan SVSP harus dicocokkan dengan daftar kode alarm penguat FANUC Beta-i. Kode yang muncul segera saat daya dinyalakan, sebelum motor bergerak, sering kali menunjukkan kesalahan tingkat papan daripada kesalahan motor atau kabel.

Kegagalan multi-sumbu simultan adalah indikator yang sangat kuat. Kesalahan sumbu individu biasanya menunjuk ke masalah motor atau kabel pada sumbu tersebut.

Ketika semua sumbu yang dilayani oleh satu SVSP menunjukkan alarm secara bersamaan, papan kontrol SVSP adalah penyebab umum yang paling mungkin.

FAQ

Q1: Tampilan LED penguat SVSP menunjukkan kode alarm berkedip saat daya dinyalakan sebelum mesin bergerak. Di mana penyelidikan kesalahan harus dimulai?

Cocokkan kode LED dengan daftar alarm SVSP Beta-i FANUC di manual pemeliharaan.

Kode dalam rentang 0x atau 1x biasanya menunjukkan masalah catu daya atau sirkuit utama. Kode dalam rentang 3x, 4x, atau 5x lebih umum menunjukkan masalah papan kontrol atau masalah komunikasi FSSB.

Untuk kode terkait FSSB, periksa terlebih dahulu semua koneksi serat pada konektor COP SVSP.

Untuk kode alarm yang tetap ada dengan serat dipastikan terhubung, papan kontrol A20B-2101-0711 adalah tersangka berikutnya.

Q2: Bisakah A20B-2101-0711 diganti tanpa mengganti seluruh unit penguat SVSP?

Ya. Papan kontrol adalah komponen terpisah yang dapat diganti di lapangan di dalam penguat SVSP. Papan dipasang di dalam rumah penguat dan terhubung ke sirkuit tahap daya melalui konektor internal.

Dengan tindakan pencegahan ESD yang tepat dan penguat dimatikan, papan kontrol dapat dilepas dan diganti.

Setelah penggantian, verifikasi bahwa parameter servo CNC yang spesifik untuk konfigurasi motor dan sumbu utuh — ini disimpan di SRAM CNC, bukan di papan penguat, jadi seharusnya tidak hilang kecuali perubahan perangkat keras lainnya dilakukan.

Q3: Setelah memasang pengganti A20B-2101-0711, semua sumbu menunjukkan alarm SV401. Apa penyebab yang paling mungkin?

SV401 menunjukkan penguat servo tidak siap. Setelah penggantian papan kontrol, penyebab paling umum dari SV401 segera pada semua sumbu adalah koneksi serat FSSB.

Selama penggantian papan, kabel serat pada konektor COP di papan baru mungkin tidak dipasang kembali sepenuhnya.

Matikan daya, periksa dan pasang kembali setiap konektor serat, pastikan masing-masing terpasang sepenuhnya dan terkunci.

Jika serat FSSB dikonfirmasi benar dan alarm tetap ada, verifikasi konfigurasi parameter FSSB CNC cocok dengan penetapan sumbu penguat.

Q4: Apakah A20B-2101-0711 perlu dicocokkan dengan peringkat daya SVSP tertentu, atau universal di seluruh jajaran SVSP Beta-i?

Peringkat daya SVSP yang berbeda (misalnya, SVSP-20/20/20/40, SVSP-20/20/40-11 dll.) mungkin menggunakan varian papan kontrol yang berbeda dalam keluarga A20B-2101.

Firmware dan konfigurasi perangkat keras papan kontrol dicocokkan dengan jenis penguat spesifik yang dikontrolnya.

Konfirmasikan nomor model penguat SVSP yang tepat sebelum memesan papan kontrol pengganti, dan verifikasi nomor suku cadang papan pengganti sesuai untuk model penguat tersebut. Menggunakan papan kontrol yang tidak cocok dapat menyebabkan operasi yang salah atau alarm segera saat startup.

Q5: SVSP beroperasi dalam layanan selama beberapa tahun sebelum papan kontrol gagal. Apa yang umum menyebabkan kegagalan papan kontrol Beta-i SVSP?

Degradasi kapasitor elektrolitik adalah penyebab terkait usia yang paling umum. Papan kontrol di penguat yang beroperasi pada suhu sekitar yang tinggi — kondisi umum di kabinet listrik mesin perkakas — menua lebih cepat daripada yang berada di lingkungan yang lebih dingin.

Kapasitor pada sirkuit regulasi daya mengering selama bertahun-tahun layanan, menyebabkan regulasi tegangan gagal dan memicu alarm yang meniru jenis kesalahan lain sebelum papan gagal sepenuhnya. Penyebab lain termasuk korosi kontak konektor dari masuknya kabut pendingin dan peristiwa tegangan berlebih transien sesekali dari catu daya.

Inspeksi rutin filter pendingin kabinet dan memastikan ventilasi yang memadai secara signifikan memperpanjang masa pakai papan kontrol.
