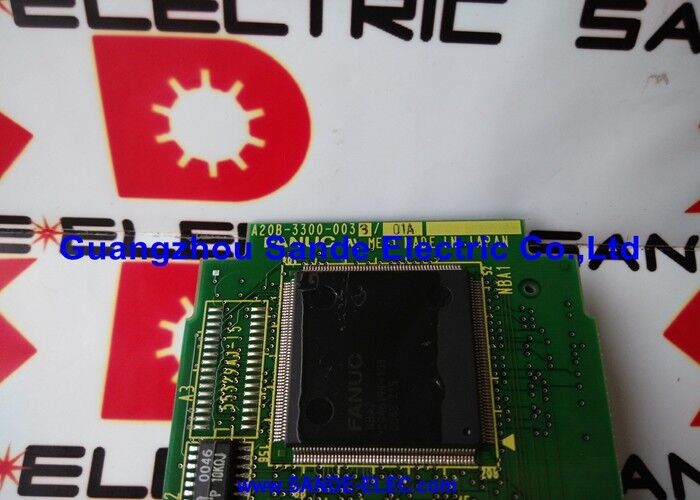

A20B-3300-0033 | Kartu Pengontrol Servo FSSB 2 Saluran FANUC — Antarmuka Serat Optik 16i / 18i / 21i / FSSB / Modul Plug-In

FSSB - Mengapa Komunikasi Servo Serat Optik Penting

Komunikasi servo dalam sistem FANUC CNC modern berjalan melalui serat optik. Penyebabnya adalah kebisingan listrik. Kabinet penggerak servo berisi:

• Peralihan arus motor frekuensi tinggi dan arus tinggi
• Bank kapasitor besar diisi daya hingga 300–600VDC
• Transistor IGBT peralihan cepat menghasilkan emisi elektromagnetik pada spektrum frekuensi yang luas

Dalam lingkungan ini, kabel tembaga yang membawa sinyal perintah posisi rentan. Kopling derau apa pun ke kabel perintah servo menambah derau pada perintah posisi — menghasilkan kesalahan berikut, riak kecepatan, dan berkurangnya permukaan akhir pada benda kerja yang dikerjakan.

Transmisi serat optik sepenuhnya kebal terhadap interferensi elektromagnetik. Tautan serat optik FSSB membawa perintah posisi dan data umpan balik encoder yang sama dengan alternatif kabel tembaga, namun sinyal cahaya tidak dapat digabungkan ke atau dari medan elektromagnetik. A20B-3300-0033 menghasilkan sinyal transmisi optik FSSB dan memproses sinyal umpan balik optik yang kembali — menghadirkan kekebalan kebisingan ini langsung ke komunikasi servo untuk dua sumbu yang dikontrol.

Spesifikasi Utama

Kapasitas 2 Saluran — Cocok dengan Mesin

A20B-3300-0033 menyediakan tepat 2 saluran FSSB dari satu kartu plug-in. Kapasitasnya secara langsung sesuai dengan konfigurasi paling umum:

Pusat belok 2 sumbu (X dan Z):Satu A20B-3300-0033 mengontrol kedua sumbu. Antarmuka servo lengkap mesin bubut CNC sederhana cocok untuk kartu tunggal ini.

2 sumbu dari sistem yang lebih besar:Untuk pusat permesinan 4 sumbu, satu A20B-3300-0033 menangani dua sumbu pertama (biasanya X dan Y) sedangkan kartu kedua menangani sumbu Z dan keempat. Setiap kartu beroperasi secara independen pada saluran FSSB-nya sendiri.

2 sumbu pertama dari CNC 5-sumbu:A20B-3300-0033 pertama mencakup sumbu 1 dan 2; kartu tambahan diperluas ke sumbu lainnya sesuai kebutuhan.

Arsitektur plug-in membuat perluasan jumlah sumbu menjadi mudah — tambahkan kartu, dan CNC mendapatkan dua saluran servo FSSB lagi di papan utama yang sama.

Skenario Aplikasi

Alarm komunikasi FSSB pada kedua sumbu yang dikontrol:Pusat belok FANUC 18i menghasilkan alarm komunikasi FSSB pada sumbu X dan Z secara bersamaan. Baik penggerak servo maupun motor menguji dengan benar secara independen. Kartu servo A20B-3300-0033 diidentifikasi sebagai kesalahan. Penggantian memulihkan komunikasi FSSB pada kedua sumbu.

Perluasan sistem:CNC 21i 2 sumbu dikonfigurasi ulang untuk pengoperasian 4 sumbu. A20B-3300-0033 kedua dipasang pada papan utama di samping kartu yang ada, menyediakan dua saluran FSSB tambahan yang diperlukan untuk konfigurasi sumbu baru.

Pertanyaan Umum

Q1: Dapatkah A20B-3300-0033 terhubung ke drive servo selain amplifier tipe Alpha-i FSSB?

A20B-3300-0033 menggunakan protokol serat optik FSSB FANUC, yang kompatibel dengan amplifier servo FANUC Alpha-i dan Beta-i yang dilengkapi dengan port input FSSB. Amplifier seri Alpha lama yang menggunakan antarmuka serial Tipe-A atau Tipe-B tidak kompatibel dengan FSSB dan tidak dapat terhubung ke A20B-3300-0033. Konfirmasikan jenis antarmuka drive servo sebelum memasang kartu ini.

Q2: Bagaimana alamat node FSSB ditetapkan ke setiap penguat servo pada rantai daisy?

Penetapan alamat FSSB ditentukan oleh urutan fisik amplifier pada rantai serat optik yang dikombinasikan dengan pengaturan parameter CNC. Penguat pertama dalam rangkaian biasanya mengambil alamat terendah; amplifier selanjutnya mengambil alamat yang lebih tinggi secara berurutan. Parameter konfigurasi FSSB di CNC (layar pengaturan FSSB) menentukan jumlah amplifier dan penetapan sumbunya. Setelah memasang A20B-3300-0033 pengganti, parameter FSSB yang ada tetap berada di SRAM CNC dan harus membangun kembali komunikasi secara otomatis saat penyalaan.

Q3: Dapatkah sistem dengan dua kartu A20B-3300-0033 (4 sumbu) beroperasi jika satu kartu gagal?

Ketika satu A20B-3300-0033 gagal, hanya dua sumbu pada saluran FSSB kartu tersebut yang menghasilkan alarm. Kartu lainnya dan kedua sumbunya terus beroperasi secara normal. Tergantung pada konfigurasi CNC, mesin mungkin dapat menjalankan operasi terbatas menggunakan sumbu kerja yang tersisa saat kartu yang gagal diganti. Operasi parsial ini bergantung pada apakah tangga PMC memungkinkan eksekusi siklus mesin dengan beberapa sumbu terhambat.

Q4: Apakah kabel serat optik memerlukan penanganan atau perawatan khusus?

Kabel serat FSSB harus dilindungi dari tikungan tajam, perutean radius yang sempit, dan kerusakan mekanis. Radius tekukan minimum untuk jenis kabel yang berlaku ditentukan dalam manual sambungan FANUC. Permukaan ujung konektor harus tetap bersih — kontaminasi pada permukaan konektor optik melemahkan sinyal cahaya, berpotensi menyebabkan kesalahan komunikasi FSSB yang terputus-putus. Saat memeriksa kesalahan komunikasi FSSB, periksa kondisi kabel fiber dan konektor di samping kartu A20B-3300-0033.

Q5: Apakah A20B-3300-0033 khusus untuk CNC generasi i, atau dapatkah digunakan dengan sistem 0i-D atau 30i?

A20B-3300-0033 dikonfirmasi untuk FANUC Seri 16i, 18i, dan 21i (Model A dan B). Generasi CNC yang berbeda menggunakan varian kartu servo yang berbeda — platform 0i-D dan 30i menggunakan perangkat keras papan utama yang berbeda dan memerlukan kartu servo spesifiknya sendiri. A20B-3300-0033 adalah kartu yang tepat untuk generasi 16i/18i/21i dan tidak dapat dipertukarkan dengan kartu servo 0i-D atau 30i.
