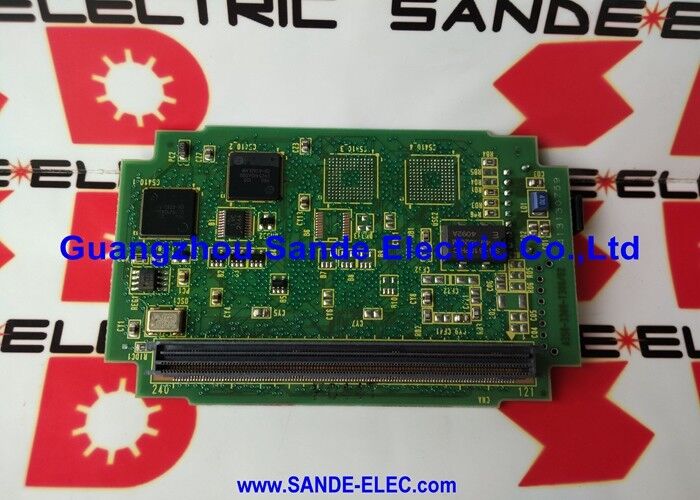

FANUC PCB Board A20B-3300-0392 A20B33000392 A2OB-33OO-O392

FANUC A20B-3300-0392 ∙ 4-Axis Servo Module Seri i-B ∙ FSSB Plug-In PCB untuk Seri 16i / 18i / 21i Model B

Nomor Bagian:A20B-3300-0392

Produsen:FANUC Ltd. (Jepang)

Jenis produk:4-Axis i-B Series Servo Module ¢ Plug-In PCB

Kontrol Servo Empat Poros pada Satu Kartu

A20B-3300-0392 adalah modul servo FSSB 4 sumbu FANUC untuk CNC Seri i-B.atau 21i Model B papan utama dan memperluas kemampuan kontrol servo CNC untuk empat sumbu melalui saluran serat optik FSSB tunggalSetiap sumbu yang dikelola modul menerima perintah posisi dan kecepatan dari CNC, memproses umpan balik encoder melalui bus FSSB, dan mengembalikan data posisi real-time untuk kontrol servo loop tertutup.

Penunjukan "i-B" mengidentifikasi modul ini sebagai komponen generasi Model B – generasi perangkat keras kedua dari platform FANUC i Series, yang menggantikan papan Model A asli.Arsitektur Model B menggunakan format plug-in kepadatan yang lebih tinggi yang mengintegrasikan kontrol servo, antarmuka FSSB, dan pemrosesan sinyal dalam kartu kompak yang dipasang di samping prosesor CPU, pengontrol grafis, dan modul memori (SRAM, DRAM, FROM) pada perakitan papan utama.

Dalam kontrol 16i/18i/21i Model B yang khas, A20B-3300-0392 adalah salah satu dari beberapa modul plug-in yang bersama-sama membentuk unit kontrol CNC lengkap.Saluran FSSB terhubung ke rantai servo amplifier melalui kabel serat optik pada konektor optik papan.

Konteks Seri A20B-3300

Seri A20B-3300 mencakup modul plug-in FANUC untuk i Series CNC dan pengontrol robot.

• Varian 4 sumbu(termasuk A20B-3300-0392) melayani mesin dengan hingga 4 poros dikendalikan pada rantai FSSB tunggal
• Varian 6 sumbumelayani konfigurasi 5 atau 6 sumbu
• Varian 8-sumbumemberikan jumlah sumbu tertinggi pada satu modul

Semua modul seri A20B-3300 memiliki faktor bentuk plug-in yang sama untuk papan utama Model B. Mereka tidak dapat ditukar antara konfigurasi penghitungan sumbu.

Spesifikasi Utama

FAQ

P1: CNC menunjukkan servo alarm 360 atau 361 pada sumbu yang dikelola oleh modul ini.

Alarm 360/361 adalah kesalahan komunikasi FSSB. Letakkan kembali A20B-3300-0392 di slotnya di papan utama terlebih dahulu ∙ kontak konektor marginal adalah penyebab yang paling umum.Kemudian memeriksa kabel serat optik FSSB dari konektor optik modul untuk amplifier servo pertama dalam rantaiBagian ujung serat yang rusak atau terkontaminasi memutus komunikasi pada semua poros rantai secara bersamaan.

T2: Apakah A20B-3300-0392 mengganti modul servo Model A sebelumnya di CNC yang sama?

Tidak. Sistem CNC Model A dan Model B menggunakan arsitektur papan utama yang berbeda secara fisik. Papan Model A menggunakan format plug-in yang berbeda.A20B-3300-0392 khusus untuk model B (seri i-B) papan utamaKonfirmasi CNC adalah varian Model B sebelum memesan.

T3: Papan telah dihapus untuk pemeriksaan. Apakah perlu di-initialize kembali setelah diinstal ulang?

A20B-3300-0392 tidak menyimpan parameter CNC. Semua parameter sumbu berada di FROM / SRAM CNC. Setelah diinstal ulang, CNC membaca parameternya secara normal saat dihidupkan kembali.Tidak diperlukan langkah reinitialisasi.

P4: Mesin 6 sumbu menggunakan modul A20B-3300-0392 (4 sumbu). Bagaimana sumbu tambahan dikendalikan?

Pada mesin 6 sumbu, modul servo kedua baik papan 4 sumbu lain atau modul 2 sumbu dipasang untuk menangani sumbu yang tersisa.Dua modul dapat dipasang pada model yang sama B papan utama di slot masing-masingMasing-masing memiliki rantai serat optik FSSB sendiri yang terhubung ke amplifier servo untuk poros yang ditugaskan.

T5: Di mana A20B-3300-0392 pengganti berasal?

Pasar suku cadang FANUC memiliki stok pertukaran untuk modul seri A20B-3300. Perusahaan perbaikan CNC spesialis FANUC menawarkan unit pertukaran yang telah diuji.perusahaan dengan rig pengujian sistem lengkap dapat memverifikasi fungsi modul pada platform 16i/18i/21i sebelum pengiriman.
