FANUC Dewan A20B-3900-0163 A20B39000163 A2OB-39OO-O163

FANUC A20B-3900-0163 ∙ 32MB FROM + 1MB SRAM Memory Module ∙ Seri 16i / 18i / 21i Model A

Memori yang lebih besar untuk konfigurasi 16i/18i/21i yang lebih kompleks

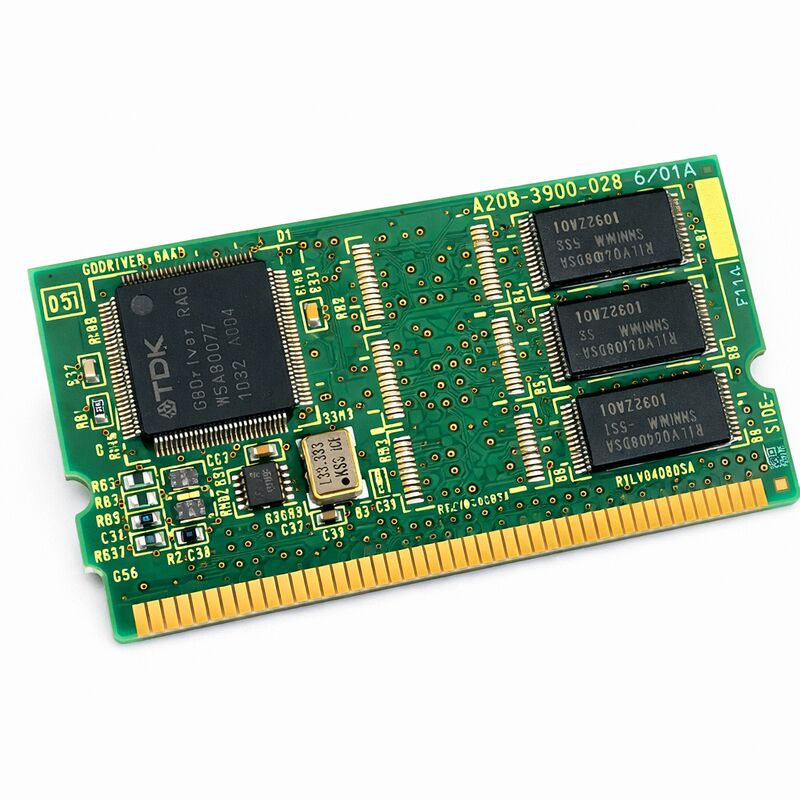

A20B-3900-0163 adalah varian 32MB FROM + 1MB SRAM dalam keluarga modul memori plug-in A20B-3900 FANUC untuk pengontrol CNC i-Series.papan grafis, papan FSSB, dan papan terkait memori lainnya yang secara kolektif mendefinisikan kemampuan pengontrol 16i/18i/21i Model A.

Kapasitas 32MB FROM yang lebih besar opsi perangkat lunak CNC tambahan, mesin pembuat aplikasi kustom yang membutuhkan lebih banyak penyimpanan flash dari modul yang lebih kecil menyediakan.itu karena perangkat lunak yang diinstal pada kontrol yang membutuhkan kapasitas untuk menjalankan.

FROM (Flash ROM ¢ 32MB, non-volatile):Menyimpan sistem operasi CNC, program tangga PMC, perangkat lunak pembuat mesin, dan data opsi perangkat lunak. Flash menyimpan data tanpa daya atau baterai.CNC memuat perangkat lunak operasi dari modul FROM. Modul FROM yang rusak atau gagal mencegah CNC dari memulai biasanya menampilkan sebagai alarm checksum atau kegagalan boot pada saat menyala.

SRAM (1MB ¢ didukung baterai):Menyimpan parameter CNC, tabel offset alat, offset koordinat kerja, dan program bagian. Baterai cadangan (di sasis CNC, bukan di modul ini) mempertahankan isi SRAM melalui siklus daya.Ketika baterai habis, isi SRAM hilang.

Spesifikasi Utama

Tidak sama dengan A20B-3900-0160

Ini adalah modul yang berbeda. 32MB FROM pada -0163 tidak dapat ditukarkan dengan 16MB pada -0160 gambar perangkat lunak yang ditulis untuk modul 32MB tidak akan cocok dalam modul 16MB.Selalu konfirmasi nomor bagian yang tepat dari modul yang dipasang dari labelnya.

FAQ

T1: Apa yang disimpan oleh 32MB FROM, dan mengapa penting untuk diganti?

FROM menyimpan sistem operasi CNC, program tangga PMC, perangkat lunak pembuat mesin, dan data opsi CNC.Sebuah modul penggantian tiba kosong semua ini harus ditulis ulang dari cadangan sebelum mesin dapat berjalan. Kapasitas 32MB berarti kontrol yang diinstal membutuhkan modul yang lebih besar ini; 16MB A20B-3900-0160 tidak menyimpan gambar perangkat lunak yang sama dan tidak dapat menggantikan.

T2: Apakah A20B-3900-0163 sama dengan A20B-3900-0160?

Tidak. Mereka adalah modul yang berbeda kapasitas 32MB vs 16MB FROM. Gambar perangkat lunak yang dibangun untuk 32MB tidak cocok dalam modul 16MB.Konfirmasi nomor bagian yang tepat dari label modul yang dipasang sebelum memesan penggantian.

T3: Apa yang harus dilakukan sebelum menghapus A20B-3900-0163?

Salin semua data CNC parameter, tangga PMC, pergeseran alat, koordinat kerja, program bagian sebelum menghapus modul.Penggantian tiba kosong dan membutuhkan pemulihan data setelah instalasi. Cadangan adalah apa yang menentukan apakah pemulihan memakan waktu beberapa menit atau hari.

T4: Di mana baterai cadangan untuk SRAM, dan kapan perlu diganti?

Baterai cadangan SRAM berada di sasis CNC, bukan di modul ini. Sistem CNC FANUC menghasilkan alarm baterai rendah sebelum baterai mencapai ambang tegangan kritis.Ganti baterai dengan CNC dihidupkan untuk mempertahankan isi SRAM selama perubahan. Baterai yang habis menyebabkan kehilangan data SRAM penuh parameter dan program harus diisi ulang dari cadangan.

Q5: A20B-3900-0163 yang terpasang berada pada revisi /02A. Apakah /01A kompatibel sebagai pengganti?

Suffix revisi perangkat keras kecil dalam nomor bagian dasar yang sama biasanya mewakili perubahan tata letak PCB atau pembaruan komponen yang mempertahankan spesifikasi fungsional yang sama.Dalam kebanyakan kasus revisi kemudian kompatibel ke belakang dengan instalasi revisi sebelumnyaKonfirmasi dengan dokumentasi pemeliharaan mesin atau sumber layanan FANUC jika ada ketidakpastian untuk aplikasi tertentu.
