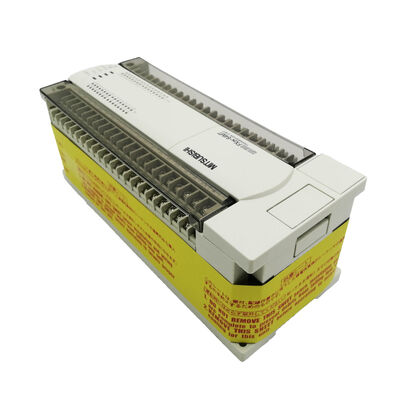

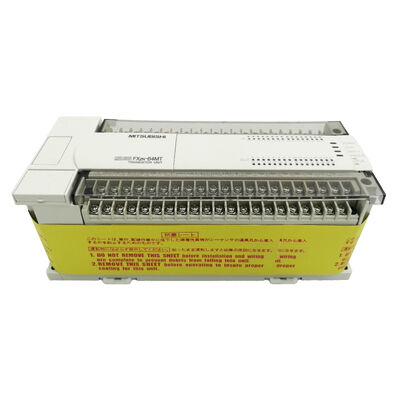

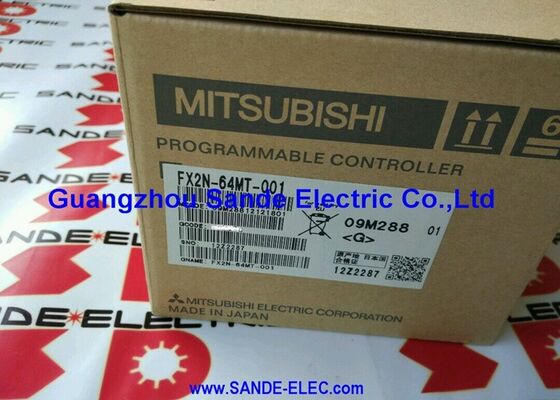

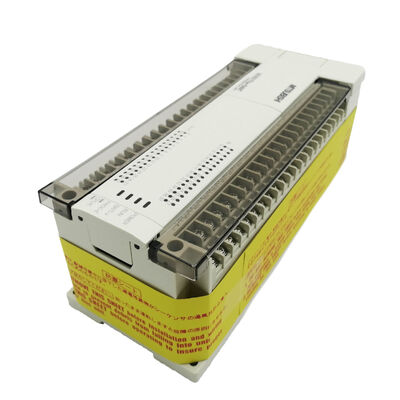

MITSUBISHI PLC Programmable Logic Controller Transistor Output FX2N-64MT-001 FX2N64MT001 FX2N-64MT-OO1

Mitsubishi FX2N-64MT-001 | MELSEC FX2N PLC Output Transistor 64 Titik — 32 DI / 32 DO, 8K Langkah, RS-422, 24VDC

Nomor Suku Cadang: FX2N-64MT-001

Produsen: Mitsubishi Electric (Jepang)

Tipe Produk: Unit Utama PLC — Seri MELSEC-F FX2N

Total I/O: 64 (32 input / 32 output transistor)

64 Titik, Output Transistor, Kontrol Pulsa Bawaan

FX2N-64MT-001 adalah unit utama output transistor 64 titik dalam seri FX2N Mitsubishi — CPU, memori, catu daya, I/O, dan port komunikasi RS-422 dalam satu modul. Tidak ada tambahan yang diperlukan untuk memulai program: sambungkan catu daya 24V, program dengan GX Developer atau GX Works2, dan siap dijalankan.

Perbedaan transistor vs relai penting di sini. Unit FX2N output relai (FX2N-64MR) menangani beban induktif yang lebih tinggi dan sirkuit AC, tetapi beralih dalam milidetik dan aus seiring masa pakai kontaknya. Output transistor -MT beralih dalam mikrodetik, tidak memiliki keausan kontak, dan — yang terpenting — Y0 dan Y1 dapat menghasilkan rangkaian pulsa hingga 100 kHz menggunakan instruksi pemosisian bawaan PLSY,

PLSR, DRVA, dan DRVI. Untuk mesin yang membutuhkan kontrol sumbu servo atau stepper di samping basis I/O yang besar, ini menghilangkan kebutuhan akan modul pemosisian FX2N-1PG-E terpisah pada aplikasi sumbu tunggal atau ganda.

32 input mencakup X0–X5 sebagai saluran pencacah berkecepatan tinggi (hingga 60 kHz), cocok untuk umpan balik encoder dan penghitungan sensor kedekatan berkecepatan tinggi. 32 output transistor tipe sumber masing-masing menangani hingga 0,5A pada 5–30V DC.

Ekspansi dan Memori

Bus ekspansi FX2N menghubungkan modul input digital (FX2N-16EX, FX2N-32EX), modul output digital (FX2N-16EY, FX2N-32EY), dan modul analog (FX2N-2AD, FX2N-4AD, FX2N-2DA, FX2N-4DA) di sebelah kanan unit dasar. Total I/O yang dapat diperluas adalah 256 titik. Modul fungsi khusus — unit pemosisian, kartu komunikasi tambahan — terpasang dalam rantai yang sama.

RAM bawaan 8.000 langkah mencakup sebagian besar program mesin tunggal. Kaset memori di soket panel depan memperluas ini hingga 16.000 langkah (FX2N-EEPROM-16L untuk penyimpanan non-volatil tanpa ketergantungan baterai).

Port RS-422 juga mendukung jaringan peer-to-peer N:N antara hingga 8 unit FX2N — register data dan perangkat bit dibagikan secara otomatis, tanpa instruksi ladder komunikasi tambahan.

Spesifikasi Utama

FAQ

Q1: Berapa arus output maksimum per saluran transistor dan di semua output?

Setiap saluran menangani hingga 0,5A pada 5–30V DC. Arus output simultan total di semua 32 saluran dibatasi oleh catu daya internal unit — biasanya sekitar 8A untuk seluruh grup output. Jika banyak output berjalan secara bersamaan pada atau mendekati 0,5A, verifikasi total beban tetap dalam anggaran ini selama desain sistem.

Q2: Output pulsa Y0/Y1 bawaan adalah 100 kHz — sama dengan FX2N-1PG-E. Kapan modul pemosisian masih layak ditambahkan?

Keduanya menghasilkan rangkaian pulsa 100 kHz. Output bawaan menggunakan instruksi ladder PLSY, PLSR, DRVA, dan DRVI, yang mencakup pemosisian titik-ke-titik yang lugas. FX2N-1PG-E menambahkan mode pemosisian khusus — homing, pendekatan dua kecepatan, penghentian yang dipicu interupsi — yang tidak dapat ditiru secara langsung oleh set instruksi bawaan. Untuk pemosisian sumbu tunggal atau ganda yang sederhana, output bawaan sudah memadai dan -1PG-E tidak diperlukan.

Q3: Apakah FX2N-64MT-001 masih didukung?

Seri FX2N telah dihentikan. Untuk desain baru, Mitsubishi merekomendasikan FX5U (MELSEC iQ-F). Untuk instalasi FX2N yang ada, GX Works2 terus mendukung pemrograman dan pemantauan. FX2N-64MT-001 tersedia melalui pasar surplus industri.

Q4: Bisakah memori program diperluas melebihi 8.000 langkah?

Ya. Kaset memori di soket panel depan memperluas kapasitas hingga 16.000 langkah. FX2N-EEPROM-16L menyediakan penyimpanan non-volatil berbasis EEPROM yang menyimpan program tanpa cadangan baterai — berguna di mana akses baterai sulit atau pemeliharaan jarang diharapkan.

Q5: Bisakah FX2N-64MT-001 mengontrol amplifier servo seri MR-J Mitsubishi?

Ya — melalui output pulsa transistor Y0/Y1 bawaan yang terhubung ke terminal input pulsa amplifier servo, menggunakan instruksi pemosisian DRVA/DRVI untuk hingga dua sumbu. Untuk kontrol servo yang lebih canggih (urutan homing, pendekatan dua kecepatan, profil cam), tambahkan modul pemosisian FX2N-1PG-E. Catatan aplikasi Mitsubishi menyediakan contoh pengkabelan untuk amplifier MR-J2S, MR-J3, MR-JN, dan MR-JE.
