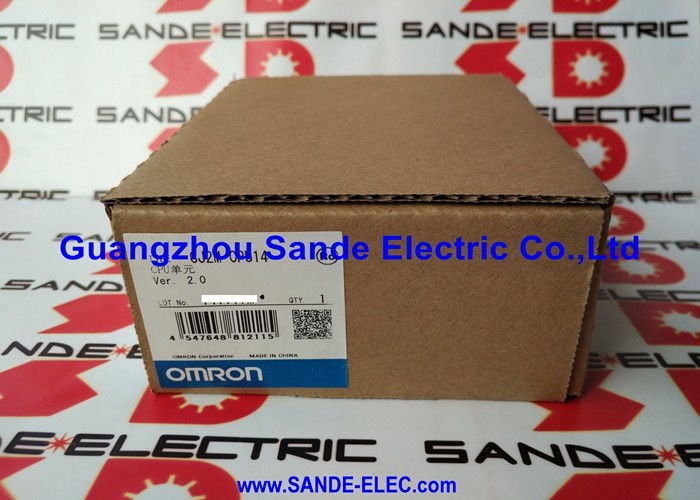

Omron Programmable Controller CPU Unit Sysmac CJ2M-CPU14 CJ2MCPU14

Omron CJ2M-CPU14∙ CJ2M Modular PLC CPU ∙ 50K Steps / 160K Words / 0.04μs / 40 Expansion Units / 2560 I/O / RS-232C + USB / 31mm

CJ2M A CPU Modular, Bukan Controller Kompak

Memahami CJ2M-CPU14 dimulai dengan memahami apa yang dimaksud modular di sini.Tidak seperti PLC kompak CPM2A (juga dalam sesi ini) yang mengintegrasikan input digital dan output relay di perumahan CPU, CJ2M-CPU14 adalah prosesor murni yang masuk ke dalam backplane seri CJ bersama dengan modul I/O, fungsi, dan komunikasi yang dipilih secara terpisah.keputusan modul yang dipilih secara bebas.

Perbedaan arsitektur ini bukan kerugian ̇ adalah pilihan desain yang membuat CJ2M-CPU14 cocok untuk sistem yang terlalu besar, terlalu beragam,atau terlalu kompleks untuk pengontrol kompak untuk menanganiProgram 50.000 langkah mengakomodasi manajemen resep yang luas, pemrosesan alarm, pencatatan data, koordinasi gerak, dan logika interlock keamanan dalam satu proyek.000 kata dari memori data menyimpan struktur data yang sesuai,096 langkah PLC kompak kehabisan memori untuk mengelola.

Keluarga CJ2M memposisikan dirinya di atas kisaran kompak CPM/CP1 dan di bawah pengontrol platform NJ/NX Sysmac.CPU12 (10K), CPU13 (20K), CPU14 (50K), CPU15 (60K). Untuk sistem yang membutuhkan daya pemrosesan yang substansial tanpa pindah ke arsitektur Sysmac penuh,kapasitas langkah 50K CPU14 mencakup sebagian besar persyaratan otomatisasi mesin menengah ke besar.

Spesifikasi Utama

0.04μs Eksekusi Apa artinya kecepatan dalam siklus pemindaian

Waktu eksekusi instruksi dasar 0,04 mikrodetik diterjemahkan langsung ke kinerja siklus pemindaian.4ms Untuk mesin dengan persyaratan waktu siklus yang ketat, sistem inspeksi kecepatan tinggi, koordinasi multi-sumbu,atau proses yang harus merespons perubahan keadaan dalam satu digit milidetik kecepatan pelaksanaan ini memastikan overhead logika tidak menjadi kendala.

Pada 50.000 langkah, program dapat mencakup fungsi teks terstruktur yang kompleks, blok instruksi gerak, dan penanganan komunikasi di samping logika mesin inti.Kecepatan pelaksanaan 04μs memastikan bahwa bahkan program yang sangat dimuat berjalan dalam waktu pemindaian yang dapat dikelola.

40 Unit Ekspansi, 2560 I/O Sistem Skala dalam Praktek

Batas ekspansi 40 unit CJ2M-CPU14 hingga 2.560 titik I/O lokal mendukung konfigurasi mesin besar.20 saluran input analog, 8 saluran output analog, dan dua modul penghitung kecepatan tinggi, CJ2M-CPU14 mengelola semua I/O dalam satu sistem rak

Untuk sistem yang membutuhkan I/O terdistribusi, PROFIBUS yang kompatibel dengan CJ2M, EtherNet/IP, dan DeviceNet master dan slave module memperluas jangkauan di luar rak lokal.

Skenario Aplikasi

Sistem manufaktur multi-sel:Kontrol berurutan di beberapa sel mesin dengan manajemen resep, pelaporan status real-time ke SCADA, dan penanganan alarm.Program langkah 50K dan memori data kata 160K menampung program sistem lengkap dalam satu CPU tanpa batasan memori.

Pengolahan dan pemisahan bahan:Lingkungan yang kaya sensor dengan banyak input fotoelektrik dan proximity plus motor conveyor, pusher solenoid, dan output sorter.

Proses dan kontrol utilitas:Lingkaran kontrol suhu, pemantauan aliran, sekuensing katup, dan pencatatan data ukuran program dan kebutuhan memori data dengan mudah melebihi apa yang dapat disediakan PLC kompak.

FAQ

Q1: Apa perbedaan antara CJ2M-CPU14 dan CJ2M-CPU13?

CPU13 menyediakan 20.000 langkah program dan 64.000 kata memori data.Keduanya mendukung yang sama maksimal 40 unit ekspansi dan 2Pilih CPU13 ketika program cocok dalam 20K langkah; pilih CPU14 ketika logika yang lebih besar, tabel resep, atau penyimpanan data membutuhkan kapasitas tambahan.

T2: Bagaimana CJ2M-CPU14 berbeda dari CPM2A-60CDR-A dalam sesi produk yang sama?

CPM2A adalah pengontrol I/O tetap yang kompak. CPU dan semua I/O terintegrasi dalam satu rumah, kapasitas program adalah 4.096 langkah, dan maksimum sistem I/O adalah 120 titik.CJ2M-CPU14 adalah CPU modular murni tanpa I/O bawaan, 50.000 langkah, dan hingga 2.560 titik I/O melalui modul ekspansi terpisah.menggunakan CJ2M-CPU14 untuk sistem yang lebih besar di mana kompleksitas program, jumlah I/O, atau spesialisasi modul membutuhkan arsitektur modular.

T3: Modul I/O apa yang kompatibel dengan CJ2M-CPU14?

Rentang penuh modul I/O seri CJ: input digital (CJ1W-ID2xx), output digital (CJ1W-OD2xx), I/O analog (CJ1W-AD04x, DA041), penghitung kecepatan tinggi (CJ1W-CT021), input suhu (CJ1W-TS561),dan modul komunikasi termasuk EtherNet/IP (CJ1W-EIP21), PROFIBUS slave (CJ1W-PBD21), dan DeviceNet master (CJ1W-DRM21).

T4: Perangkat lunak pemrograman apa yang diperlukan?

CX-Programmer (bagian dari paket CX-One) untuk program logika tangga, ST, SFC, dan FBD melalui port USB atau RS-232C. CX-Programmer V9.x dan lebih baru mendukung instruksi dan blok fungsi khusus CJ2M. Sysmac Studio tidak memprogram CJ2M; Sysmac Studio menargetkan platform NJ/NX Sysmac.

T5: Dari mana CJ2M-CPU14 berasal?

Melalui jaringan distribusi resmi Omron untuk produksi saat ini, dan melalui CJ2M aftermarket untuk unit yang diuji atau direnovasi.CPU14 adalah produk saat ini tersedia melalui saluran Omron standar. Confirm the programme capacity (50K steps) and data memory (160K words) match the installed or planned system before ordering — adjacent CPU13 (20K steps) and CPU15 (60K steps) models have different memory allocations.
