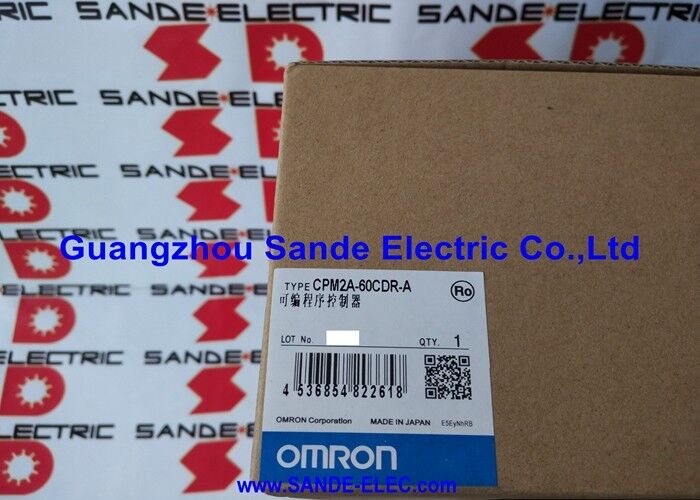

Omron PLC Programmable Controller CPM2A-60CDR-A CPM2A60CDRA

Omron CPM2A-60CDR-A | PLC Ringkas CPM2A — 36 DI / 24 Output Relai / 100–240VAC / RS-232C / 4096 Langkah / Dapat Diperluas hingga 120 Poin

60 Titik Tanpa Rak — Arsitektur CPM2A-60CDR-A

CPM2A-60CDR-A adalah model standar terbesar dalam keluarga PLC kompak Omron CPM2A. Tiga puluh enam input digital dan 24 output relai diintegrasikan ke dalam satu housing bertenaga AC — tidak memerlukan rak, tidak perlu merakit backplane, tidak perlu modul catu daya terpisah. Kapasitas I/O 60 titik penuh tersedia sejak pengontrol dipasang pada rel DIN dan dihubungkan dengan kabel.

Arsitektur "bata" yang ringkas ini merupakan keunggulan praktis yang menentukan untuk pengendalian mesin kecil. Stasiun pengemasan, sistem konveyor, atau kotak kontrol utilitas yang memerlukan 30 sensor dan 20 aktuator dapat dibangun di sekitar satu CPM2A-60CDR-A dan strip terminal — instalasi yang lebih sederhana dan hemat biaya dibandingkan jumlah I/O yang sama yang tersebar di CPU berbasis rak ditambah beberapa modul sinyal.

24 output relai mengakomodasi beban medan tegangan campuran tanpa perangkat keras tambahan. Kumparan starter motor pada 230VAC, pilot katup solenoid pada 24VDC, lampu sinyal pada tegangan berapa pun yang digunakan mesin — semuanya terhubung langsung ke kontak relai, yang diisolasi secara elektrik dari logika internal PLC di setiap saluran.

Spesifikasi Utama

RS-232C Bawaan — Konektivitas Perangkat Langsung

Port periferal RS-232C bawaan CPM2A-60CDR-A menghubungkan terminal pemrograman, layar HMI, pembaca kode batang, dan perangkat data serial secara langsung — tidak memerlukan modul komunikasi tambahan. Dalam arsitektur CPM2A, port ini menangani akses pemrograman (CX-Programmer atau SYSMAC-CPT) dan komunikasi perangkat serial runtime.

Untuk panel alat berat ringkas yang memerlukan satu panel operator kecil untuk menampilkan status alat berat dan menerima masukan operator, RS-232C internal menyediakan sambungan tanpa menghabiskan slot modul atau menambah kerumitan perkabelan.

Skenario Aplikasi

Penanganan konveyor dan material:36 input memantau sensor sabuk, sakelar posisi, dan detektor fotolistrik. 24 keluaran relai mengontrol kontaktor motor, gerbang pengalih, dan keluaran alarm. Suplai AC terhubung langsung ke rangkaian listrik panel tanpa SMPS terpisah.

Kontrol mesin pengemasan:Pilot katup pneumatik (24VDC), kontaktor motor (230VAC), dan output penghitung semuanya terhubung ke kontak relai tanpa perangkat keras pencocokan tegangan. Output pulsa internal mendukung penghitungan atau pemosisian panjang sederhana tanpa modul fungsi terpisah.

Cadangan sistem lama:Banyak unit CPM2A-60CDR-A yang masih beroperasi secara global. Pengganti langsung mempertahankan peta alamat I/O asli, konfigurasi port komunikasi, dan kabel keluaran relai — tidak diperlukan modifikasi program.

Pertanyaan Umum

Q1: Apa perbedaan antara CPM2A-60CDR-A dan CPM2A-60CDT-A?

-60CDR memiliki 24 output kontak relai. -60CDT memiliki 24 output transistor (solid-state). Output relai mengalihkan beban AC dan DC dengan kecepatan milidetik; keluaran transistor beralih 24VDC hanya pada kecepatan mikrodetik. Pilih relai untuk beban tegangan campuran dan aktuator siklus jarang; pilih transistor untuk beban DC kecepatan tinggi, keluaran pulsa, dan katup pneumatik siklus sering.

Q2: Berapa banyak unit ekspansi yang dapat ditambahkan, dan tipe apa saja yang tersedia?

Hingga dua unit ekspansi dapat ditambahkan ke CPM2A-60CDR-A, menjadikan I/O sistem maksimum hingga 120 titik. Unit ekspansi yang tersedia mencakup keluaran relai 20 titik (CPM2A-20EDR), keluaran transistor 20 titik (CPM2A-20EDT), dan masukan analog 4 saluran (CPM2A-4AD). Satu unit ekspansi keluaran analog juga tersedia.

Q3: Perangkat lunak pemrograman apa yang terhubung ke CPM2A-60CDR-A?

CX-Programmer (lingkungan pemrograman IEC 61131-3 standar Omron) terhubung melalui port RS-232C internal menggunakan adaptor USB-ke-RS-232 dan CS1W-CN226 atau kabel yang setara. Perangkat lunak SYSMAC-CPT lama juga mendukung CPM2A. CX-Programmer V9 dan versi sebelumnya diperlukan — paket CX-One saat ini menyertakan versi yang kompatibel.

Q4: Apakah CPM2A-60CDR-A mendukung I/O analog?

CPU dasar tidak memiliki saluran analog bawaan. Kemampuan analog ditambahkan melalui unit ekspansi: CPM2A-4AD menyediakan 4 input analog (0–10V atau 4–20mA), dan CPM2A-2DA menyediakan 2 output analog. Maksimum satu input analog dan satu unit ekspansi output analog per sistem.

Q5: Dari mana sumber CPM2A-60CDR-A setelah penghentian?

Melalui pasar purnajual Omron CPM2A yang mapan — dealer suku cadang otomasi industri, pemasok surplus yang teruji, dan spesialis PLC lama. CPM2A memiliki basis terpasang global yang besar sejak tahun 1990an dan 2000an; ketersediaan aftermarket untuk -60CDR-A umumnya dapat diandalkan. Pastikan akhiran -A (suplai AC) cocok dengan unit yang dipasang sebelum memesan.
