DC Speed Governor Excitation Board C98043-A7014-L2 C98043A7014L2 C98O43-A7O14-L2

Siemens C98043-A7014-L2 ∙ SIMOREG DC Drive Field Supply Board ∙ DC Speed Excitation Control

Nomor Bagian:C98043-A7014-L2

Produsen:Siemens AG (Jerman)

Jenis produk:Papan pasokan medan

Keluarga produk:Seri SIMOREG DC Drive

Fungsi:Suplai tegangan DC terkontrol untuk bobot medan motor DC yang bersemangat secara terpisah

Status produksi:Dihentikan oleh Produsen

Negara asal:Jerman

Gambaran umum

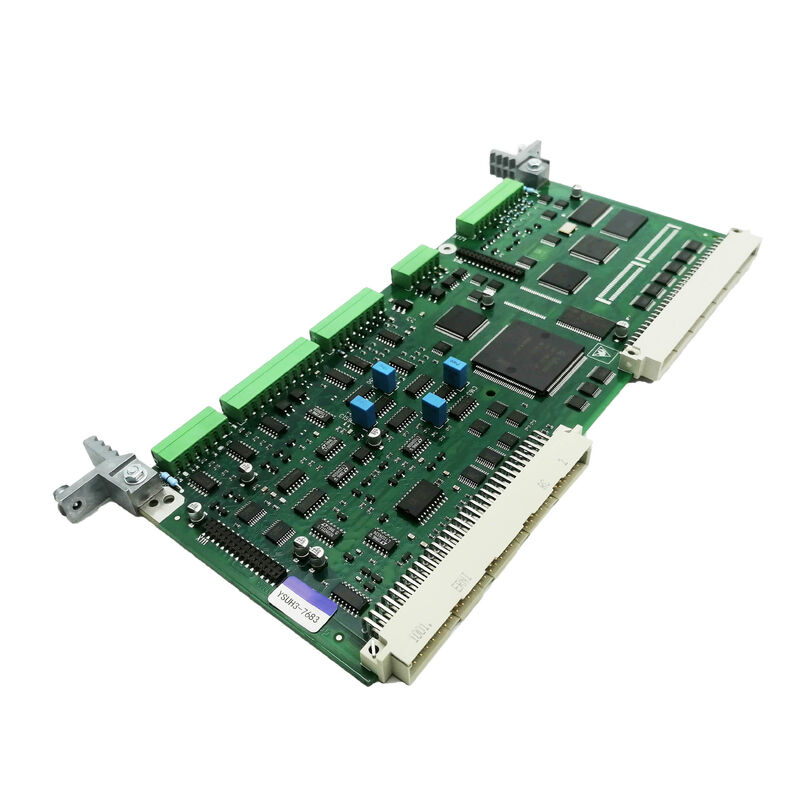

C98043-A7014-L2 adalah DC field supply (excitation) board untuk sistem drive DC Siemens SIMOREG. This board delivers controlled direct current to the field winding of a separately-excited DC motor — establishing and regulating the magnetic flux that the motor needs to produce torque from its armature current.

Tanpa papan pasokan medan yang berfungsi dengan benar, motor DC yang bersemangat secara terpisah tidak dapat dihidupkan terlepas dari kondisi pasokan armature,dan drive akan gagal pada kehilangan medan sebelum mencoba operasi armature.

Seri A7014 papan pasokan lapangan menempati posisi khusus dalam keluarga SIMOREG C98043 papan.

Seri C98043 melayani konfigurasi konverter SIMOREG rentang daya yang lebih besar, di mana arus armature besar dan papan pasokan lapangan dirancang sesuai.

Suffix L2 dalam sebutan A7014 mengidentifikasi generasi desain khusus ini, menggabungkan pemilihan komponen dan penyempurnaan sirkuit yang sesuai dengan tahap produksi ini.

Pengendalian kecepatan motor DC beroperasi pada dua variabel yang berbeda: arus armature, yang mengontrol torsi, dan arus medan yang mengontrol arus.arus medan dipertahankan pada nilai nominalnya dan kecepatan dikendalikan melalui tegangan armature.

Di atas kecepatan dasar di kisaran lemah medan arus medan secara progresif dikurangi untuk memungkinkan kecepatan putaran yang lebih tinggi pada torsi maksimum yang berkurang.

C98043-A7014-L2 adalah papan yang mengeksekusi kedua mode kontrol medan: mempertahankan medan penuh pada dan di bawah kecepatan dasar, dan mengeksekusi pengurangan medan terkontrol di atas kecepatan dasar.

Spesifikasi Utama

Supply Field dalam Arsitektur DC Drive Besar

Motor DC yang bersemangat secara terpisah memiliki dua gulungan yang independen secara listrik: gulungan armature di bagian berputar, dan gulungan medan di bingkai statis.

Penggambaran medan adalah arus yang relatif rendah tetapi induktansi yang tinggi, dapat memakan waktu beberapa detik untuk arus medan untuk membangun sepenuhnya setelah pasokan dihidupkan,karena konstan waktu sirkuit lapangan.

C98043-A7014-L2 berisi jembatan tiristor yang mengubah catu daya AC menjadi output DC terkontrol untuk penggulung medan, bersama dengan elektronik kontrol yang mengatur output ini.

Daur arus lapangan ditutup melalui transformator arus atau shunt yang mengukur arus lapangan yang sebenarnya dan memberi makan pengukuran ini kembali ke regulator papan.Regulator menyesuaikan sudut tembakan tiristor untuk mempertahankan medan yang diperintahkan saat ini dengan tepat.

Kontrol loop tertutup dari arus medan adalah apa yang memungkinkan pelemahan medan yang akurat. Saat kecepatan meningkat di atas kecepatan dasar, pengontrol CUD1 memerintahkan titik pengaturan arus medan yang berkurang.

C98043-A7014-L2 secara mulus mengurangi arus medan untuk mencocokkan titik pengaturan ini, memungkinkan motor untuk mempercepat lebih lanjut.

Waktu respons papan dan akurasi regulasi secara langsung mempengaruhi seberapa lancar transisi drive melalui titik kecepatan dasar dan seberapa eratnya mengikuti profil pelemahan medan.

Perlindungan Kerugian Lapangan

Fungsi yang paling penting untuk keamanan papan pasokan medan adalah deteksi kerugian medan. Jika arus medan turun ke nol atau turun di bawah ambang kerugian medan kesalahan penggulung lapangan, atau kegagalan pasokan medan motor kehilangan fluks magnetik.

Sebuah motor tanpa fluks yang terhubung ke pasokan armature hidup dapat mempercepat tanpa kontrol arus yang efektif, berpotensi mencapai kecepatan berbahaya.

C98043-A7014-L2 memantau arus medan terus menerus.

Kehilangan medan yang terdeteksi memicu perjalanan armature langsung melalui rantai perlindungan drive, menghapus pasokan armature sebelum kondisi kabur dapat berkembang.

Perlindungan ini merespons lebih cepat daripada lingkaran perangkat lunak apa pun. Ini diimplementasikan sebagai pemantauan perangkat keras yang bertindak independen dari prosesor kontrol utama.

Status dan Pasar Pasca Pembuatan

C98043-A7014-L2 telah dihentikan oleh Siemens.Pasar suku cadang perusahaan perbaikan DC khusus yang memiliki papan cadangan yang diuji adalah sumber pasokan utama.

Papan biasanya dikirimkan dalam kondisi diperbaharui, diuji fungsi dengan garansi.karena seri L2 dan L1 mungkin berbeda dalam konfigurasi sirkuit.

FAQ

Q1: SIMOREG drive menunjukkan kesalahan F036 (deviasi regulator arus lapangan terlalu besar) segera pada startup.Bisakah C98043-A7014-L2 menjadi sumber kesalahan?

Dengan penggelinding medan yang dikonfirmasi sehat, F036 pada titik awal baik ke pasokan medan atau sirkuit pengukurannya.Periksa tegangan pasokan AC di terminal input C98043-A7014-L2 dan konfirmasi setiap sekering lapangan utuh.

Jika pasokan dan sekering baik, periksa sinyal pengukuran arus lapangan di output papan ∙ jalur pengukuran terbuka atau rusak menghasilkan pembacaan nilai aktual nol,yang diterjemahkan oleh regulator sebagai penyimpangan maksimum.

Jika pengukuran diperiksa, jembatan tiristor pada A7014-L2 mungkin memiliki perangkat yang gagal menghasilkan arus medan yang tidak cukup atau nol.

P2: C98043-A7014-L2 digambarkan sebagai "papan eksitasi kecepatan DC". Apa yang dimaksud dengan "eksitasi kecepatan DC" dalam konteks ini?

"DC speed excitation" refers to the function of providing controlled DC excitation current to a DC motor — the term "excitation" in DC motor terminology means the magnetisation of the motor's field poles.

Pengendalian kecepatan motor DC tergantung pada arus armatur (torsi) dan arus medan (aliran/kecepatan).

Papan pasokan medan papan "eksitasi kecepatan" secara langsung berpartisipasi dalam kontrol kecepatan dengan mengelola arus medan, terutama dalam kisaran pelemahan medan di atas kecepatan dasar.

T3: Dapatkah C98043-A7014-L2 diganti dengan C98043-A7004-L2 (papan pasokan lapangan untuk drive 6RA70 standar)?

Tidak papan pasokan lapangan seri A7014 dan A7004 adalah produk yang berbeda untuk platform drive yang berbeda. seri A7004 melayani drive SIMOREG 6RA70 standar,sementara seri A7014 melayani konfigurasi konverter SIMOREG yang lebih besar.

Mereka berbeda dalam rating arus, desain sirkuit, dan faktor bentuk fisik. Selalu gunakan seri dan varian yang tepat sesuai dengan papan yang dipasang.

Menginstal A7004 dengan rating yang lebih rendah di posisi A7014 akan mengakibatkan kapasitas arus medan yang terlalu kecil dan potensi kerusakan papan.

Q4: Setelah mengganti C98043-A7014-L2, arus medan hadir tetapi menunjukkan respons osilasi yang lambat selama perubahan kecepatan.

Respon arus medan osilasi menunjukkan ketidakcocokan antara keuntungan regulator arus medan di CUD1 dan karakteristik induktansi/resistensi sirkuit medan motor.Konstan waktu sirkuit lapangan dari motor DC besar dapat beberapa detik.

Jika gain regulator tidak dimasukkan kembali atau diperiksa terhadap data pengoperasian asli setelah penggantian papan, mereka mungkin tidak cocok dengan motor.Akses parameter pengatur lapangan di CUD1 dan konfirmasi mereka sesuai dengan nilai asli atau spesifikasi penggulung lapangan motor.

Sebuah urutan auto-tune (jika versi firmware mendukungnya) akan menghitung kembali keuntungan.

Q5: Penggerak adalah dalam aplikasi rolling mill berkelanjutan di mana papan pasokan lapangan harus memiliki keandalan maksimum.Apakah ada produk penerus modern yang bisa meningkatkan keandalan dibandingkan dengan dihentikan C98043-A7014-L2?

Untuk instalasi yang ingin menjalani modernisasi drive, SINAMICS DCM (DC Master) adalah platform Siemens saat ini untuk kontrol kecepatan motor DC berkinerja tinggi.SINAMICS DCM mengintegrasikan pasokan lapangan sebagai fungsi internal tidak ada papan pasokan lapangan terpisah untuk mempertahankan.

Untuk situs di mana pemeliharaan perangkat keras SIMOREG yang ada lebih disukai,Penggantian pencegahan papan pasokan lapangan selama penutupan yang direncanakan sebelum kesalahan dalam layanan adalah strategi keandalan terbaik., menggunakan C98043-A7014-L2 aftermarket yang diverifikasi sebagai suku cadang.
