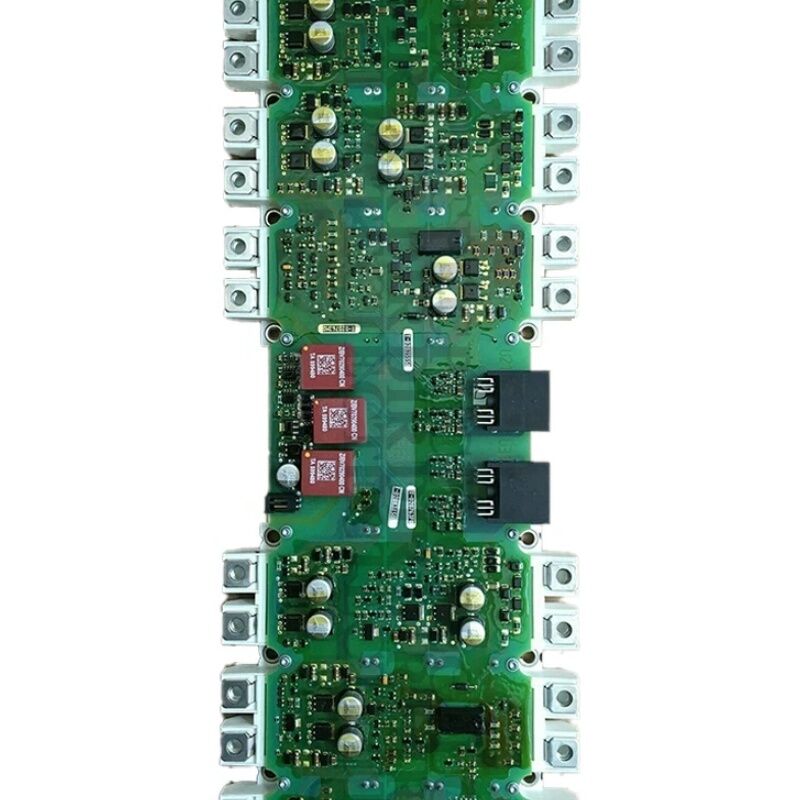

SIEMENS 430/440/S120 INVERTER/CONVERTER DRIVER BOARD IGD Papan pemicu A5E00714560 A5EOO71456O

Siemens A5E00714560 ∙ SINAMICS IGD2/R4 Drive Board ∙ Power Block Repair untuk Bagian Inverter Chassis AC Drive

Nomor Bagian:A5E00714560

Referensi GWE:GWE:A5E00714560

Produsen:Siemens AG Gerätewerk Erlangen, Jerman

Gambaran umum

A5E00714560 adalah anggota pertama dari seri A5E00714560 keluarga blok daya IGD2/R4 SINAMICS.Ini memasangkan driver gerbang IGBT generasi kedua (IGD2) dengan modul IGBT yang cocok dalam faktor bentuk R4, dan berfungsi sebagai bagian perbaikan bagian inverter untuk SINAMICS G120, G120C, dan G150 chassis drive.

Seri ini berjalan dari A5E00714560 sampai A5E00714563, masing-masing mencakup kombinasi tegangan dan arus tertentu dalam kisaran drive sasis SINAMICS.A5E00714560 terdaftar bersama penerus langsungnya A5E36717797 dalam dokumen referensi silang suku cadang Siemens. Ketika A5E00714560 tidak tersedia, A5E36717797 adalah pengganti yang ditunjuk fungsi yang sama, perangkat keras driver gerbang yang diperbarui.

Papan IGD2 menangani tiga fungsi bersamaan: mengubah perintah PWM dari Control Unit menjadi pulsa gerbang IGBT, pengkondisian pengukuran arus fase motor untuk algoritma kontrol vektor,dan menerapkan perlindungan desaturasi perangkat keras yang merespons dalam mikrodetik untuk menekan kesalahan acara switching.

Spesifikasi Utama

A5E00714560 Seri Board Family Context

Papan seri A5E00714560 adalah semua kumpulan IGD2/R4 yang berbagi faktor bentuk fisik R4 yang sama dan arsitektur driver gerbang IGD2 yang sama.Setiap nomor bagian membahas kekuatan tertentu dalam SINAMICS chassis drive lineup. Nomor berturut-turut dalam seri A5E00714560, A5E00714561, A5E00714562, A5E00714563 mencakup kombinasi tegangan dan arus yang berbeda.selalu konfirmasi nomor A5E spesifik dari label papan yang dipasang sebelum memesan.

Pengemudi gerbang IGD2 berkomunikasi dengan Unit Kontrol SINAMICS melalui tautan serat optik, menyediakan isolasi galvanik antara bagian daya tegangan tinggi dan elektronik kontrol tegangan rendah.Isolasi ini melindungi CU dari DC bus switching transients dan memungkinkan akses diagnostik yang aman ke fungsi kontrol drive sementara bagian daya beroperasi.

Antarmuka Termal dan Catatan Pemasangan

Seperti semua IGD2/R4 power block assembly,A5E00714560 harus dipasang pada heatsink drive dengan bahan antarmuka termal (TIM) yang benar antara pelat dasar modul IGBT dan permukaan heatsinkMenghilangkan TIM meningkatkan ketahanan termal pada IGBT-heatsink junction dan menyebabkan kesalahan overtemperature prematur bahkan ketika heatsink itu sendiri tetap dingin.Menerapkan TIM per prosedur yang ditentukan Siemens sebelum mengamankan perakitan.

FAQ

T1: Drive menunjukkan F30021 atau F30022 tanpa motor yang terhubung.

Ya, aku tahu. F30021 (overcurrent) and F30022 (ground fault) with no motor connected can both originate from a failed current measurement circuit on the IGD2 board — the board's sensors produce an apparent current reading even with no load. Memverifikasi dengan memeriksa apakah tampilan arus fase drive menunjukkan nilai non-nol saat diam. Pembacaan non-nol mengkonfirmasi kesalahan sirkuit pengukuran pada A5E00714560.

T2: Penerus A5E36717797 tersedia. Dapatkah secara langsung menggantikan A5E00714560?

A5E36717797 adalah penerus yang ditunjuk oleh Siemens untuk aplikasi drive yang sama.Konfirmasi versi firmware drive mendukung ID elektronik papan IGD2 generasi terbaru sebelum instalasi .

T3: Apakah modul IGBT harus diuji secara terpisah sebelum memasang pengganti A5E00714560?

Jika A5E00714560 asli gagal karena kesalahan IGBT, penyebabnya harus diselidiki sebelum memasang pengganti.dan input AC untuk kondisi sementara yang mungkin telah ditekan modul IGBT asliMenginstal perakitan baru tanpa mengatasi penyebab akar risiko kegagalan berulang.

T4: A5E00714560 tersedia dari aftermarket tetapi tanpa dokumentasi GWE.

Papan bermerek GWE dari fasilitas Siemens di Erlangen menunjukkan kombinasi driver gerbang yang disatukan dan IGBT yang dipasang di pabrik.Papan aftermarket tanpa dokumentasi GWE dapat menjadi unit yang direnovasi atau perakitan pihak ketigaMeminta sertifikat uji fungsi dari pemasok yang mengkonfirmasi semua saluran gerbang dan sirkuit pengukuran arus telah diverifikasi sebelum pemasangan.

Q5: Setelah menginstal A5E00714560, drive berjalan tetapi menunjukkan A30031 (alarm overtemperature) dalam waktu 10 menit dengan beban penuh.

A30031 segera setelah pemasangan dengan heat sink dingin hampir selalu berarti bahan antarmuka termal antara modul IGBT dan heat sink hilang atau diterapkan dengan tidak benar.Hapus perlengkapan, membersihkan kedua permukaan, menerapkan TIM baru sesuai dengan prosedur yang ditentukan, dan memasang kembali.
