ORIGINAL SIEMENS INVERTER/CONVERTER IGD Papan pemicu A5E00714561 A5EOO714561

Siemens A5E00714561 500.000 SINAMICS Power Block Repair IGD2/R4 480V/380A Papan Pengemudi Gerbang dengan Modul IGBT

Nomor Bagian:A5E00714561

Referensi internal GWE:GWE:A5E00714561

Produsen:Siemens AG (GWE), Jerman

Jenis produk:Bagian Perbaikan Blok Tenaga IGD2/R4 IGBT Gate Driver Board dengan Modul IGBT

Gambaran umum

A5E00714561 adalah SINAMICS Power Block repair assembly the complete IGD2/R4 gate driver board supplied together with the 380A IGBT module (FS300R12KE3-S1) for servicing SINAMICS S120, G120,dan blok daya penggerak sasis G150.

Ini adalah kumpulan yang berisi kedua kecerdasan dan daya beralih dari bagian inverter dalam satu unit yang dapat diganti: IGD2 / R4 gate driver board menyediakan gate drive pulsa,pengukuran arus, dan perlindungan perangkat keras, sementara modul IGBT FS300R12KE3-S1 adalah perangkat switching bertenaga tinggi yang mengubah energi bus DC menjadi arus motor yang dikendalikan.

Nama lengkap dari setelan IGD2/R4/480V/380A mengidentifikasi kelas tegangan drive (480V AC input, menghasilkan sekitar 650V DC bus), arus output nominal (380A),dan generasi gate driver board (IGD2 generasi kedua IGBT gate driver)Pada 480V dan 380A, blok daya ini melayani SINAMICS chassis drive Motor Module dalam kelas 200 ¢ 250kW ¢ tingkat daya yang ditemukan di pompa besar drive, stasiun kompresor,jalur ekstruder, kipas besar, dan aplikasi proses industri tugas berat.

The unit was originally supplied as a repair part specifically for authorised Siemens service partners — it is listed as a field-service assembly intended for power block replacement in these larger drive units.

Prefiks GWE dalam referensi internal bagian ini mengkonfirmasi asalnya dari fasilitas manufaktur Gerätewerk Erlangen.

Spesifikasi Utama

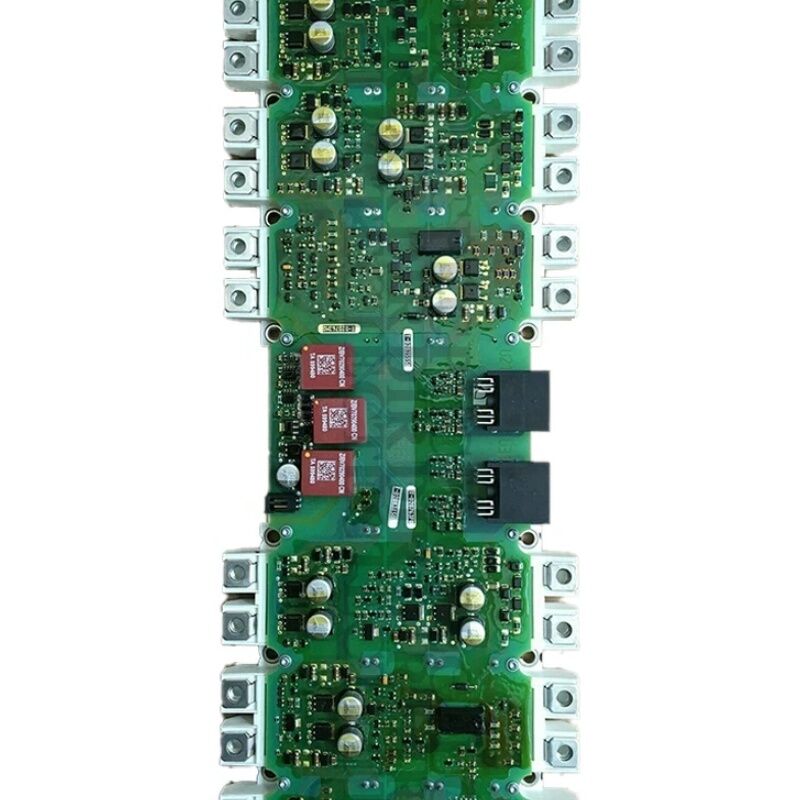

IGD2/R4 Papan Pengemudi Gerbang Fungsi dan Arsitektur

The IGD2 (second-generation IGBT Gate Driver) is the circuit board that sits directly on the IGBT power module and provides the complete interface between the drive's Control Unit and the power transistors.

Papan IGD2/R4 melakukan tiga fungsi yang berbeda di blok daya:

Generasi gerbang drive.Unit Kontrol (CU320, CU310, atau sejenisnya) menghasilkan perintah switching PWM untuk enam posisi IGBT di jembatan inverter tiga fase.Papan IGD2 menerima perintah ini dan mengubahnya ke tegangan dan arus impuls yang benar-benar beralih gerbang IGBT.

Gerbang drive membutuhkan waktu yang tepat, tingkat tegangan gerbang yang benar, dan waktu kenaikan yang terkontrol karakteristik yang secara khusus dicocokkan dengan modul IGBT FS300R12KE3-S1.

Pengukuran arus.Papan IGD2 juga memproses sinyal pengukuran arus fase motor dari sensor di blok daya.

Pengukuran analog ini dikonversi menjadi data digital dan ditransmisikan ke Unit Kontrol sebagai umpan balik saat ini untuk algoritma kontrol vektor drive.

Keakuratan di sini adalah apa yang menentukan ketepatan kontrol torsi.

Perlindungan perangkat keras.Perlindungan tercepat di drive IGBT deteksi desaturasi, menanggapi dalam mikrodetik adalah diimplementasikan pada papan IGD2.

Ketika IGBT menyala dan tegangan kolektor-emitter (VCE) gagal untuk runtuh secara normal, IGD2 mendeteksi ini dalam acara menyala dan segera menghapus semua impuls gerbang.

Tidak ada loop perangkat lunak yang bisa mencocokkan kecepatan respons ini, dan pada 380A, perlindungan ini adalah pertahanan utama terhadap kerusakan IGBT dalam kondisi kesalahan.

Modul IGBT FS300R12KE3-S1

FS300R12KE3-S1 adalah modul jembatan IGBT tiga fase penuh dengan nilai 300A (dengan kapasitas puncak 380A) pada tegangan nominal perangkat 1200V,cocok untuk aplikasi penggerak 480V AC di mana tegangan bus DC adalah sekitar 650~700V.

Modul ini menampung semua enam IGBT dari inverter tiga fase dalam satu paket fisik.

Modul IGBT ini adalah apa A5E00714561 perakitan dibangun di sekitar.

Papan pengemudi gerbang IGD2/R4 dirancang khusus untuk persyaratan gerbang FS300R12KE3-S1 ′′ kapasitas gerbang, tingkat tegangan gerbang yang diperlukan,dan karakteristik kecepatan beralih dari IGBT tertentu menentukan desain sirkuit pengemudi gerbang.

Ketika kumpulan A5E00714561 dipasang, baik modul IGBT dan driver gerbang yang cocok diganti bersama-sama,memastikan bahwa sirkuit penggerak gerbang selalu dioptimalkan dengan benar untuk perangkat daya yang didorongnya.

Persyaratan Layanan dan Keamanan

A5E00714561 awalnya ditunjuk untuk dipasang oleh mitra layanan resmi Siemens.

Hal ini mencerminkan persyaratan keselamatan bekerja di tingkat blok daya dalam drive SINAMICS format sasis.

Sebelum setiap pekerjaan layanan blok daya, kondisi berikut harus dikonfirmasi: Pasokan listrik AC terisolasi dan terkunci;Bus DC dikonfirmasi terlarut di bawah 50V (minimal 5 menit menunggu setelah isolasi), dikonfirmasi dengan pengukuran); tindakan pencegahan ESD penuh untuk menangani papan pengemudi gerbang IGD2.

Saat memasang rangkaian pengganti, bahan antarmuka termal modul IGBT harus diterapkan pada permukaan kontak heat sink sesuai dengan prosedur yang ditentukan oleh Siemens.Senyawa antarmuka termal yang salah atau hilang meningkatkan ketahanan termal pada persimpangan IGBT-heatsink, mengakibatkan IGBT overtemperature di bawah beban bahkan dengan instalasi fisik yang benar.

FAQ

Q1: Drive SINAMICS menunjukkan F30022 (IGBT overtemperature) pada beban penuh. Heatsink drive dikonfirmasi dingin dengan sentuhan. Bisakah A5E00714561 power block assembly menjadi sumber kesalahan?

F30022 dengan cool heat sink sangat menunjukkan sensor suhu IGBT pada papan IGD2 membaca salah menghasilkan pembacaan suhu yang tinggi secara buatan.

Sebagai alternatif, bahan antarmuka termal antara modul IGBT dan heat sink mungkin hilang atau diterapkan secara tidak benar,menciptakan suhu tinggi yang nyata tapi lokal yang tubuh heatsink belum mencapai.

Periksa kondisi bahan antarmuka termal sebelum menyimpulkan kesalahan sensor.

Q2: Setelah mengganti blok daya A5E00714561, kesalahan drive F30001 (overcurrent) langsung memicu pada saat pertama berjalan tanpa beban.

F30001 segera pada jalan pertama setelah penggantian blok daya biasanya menunjukkan masalah offset pengukuran saat ini pada papan IGD2 baru.

Pengaturan arus drive menggunakan arus motor yang diukur sebagai umpan balik sebuah arus pengukuran offset pada papan baru menyebabkan drive untuk melihat arus yang tampak bahkan dalam keadaan diam.

Periksa parameter offset drive saat ini dan jalankan rutinitas kalibrasi pengukuran saat ini jika firmware drive mendukungnya.

Juga konfirmasi konektor sensor saat ini pada papan IGD2 baru sepenuhnya duduk.

T3: A5E00714561 terdaftar sebagai produk yang dihentikan dengan produk penerus. Bagian penerus apa yang harus digunakan untuk penggantian blok daya baru?

Bagian penerus untuk perbaikan blok daya IGD2/R4 480V/380A dalam keluarga SINAMICS adalah dalam seri A5E36717xxx dari bagian perbaikan IGD2,yang mewakili assembly gate driver board generasi berikutnya untuk modul IGBT dengan arus yang sama atau lebih tinggi.

Mengkonfirmasi nomor bagian penerus yang tepat dengan nomor seri drive dan database suku cadang Siemens saat ini,karena pemetaan penerus tergantung pada keadaan produksi spesifik dari drive yang dipasang.

T4: Bisakah kumpulan blok daya A5E00714561 digunakan dalam setiap drive sasis SINAMICS pada 380A/480V, atau apakah spesifik untuk varian Modul Motor tertentu?

A5E00714561 khusus untuk varian Modul Motor SINAMICS yang menggunakan modul IGBT FS300R12KE3-S1 dalam faktor bentuk R4.

Tidak semua Modul Motor 380A/480V SINAMICS menggunakan tipe modul IGBT yang sama atau faktor bentuk R4 yang sama

Selalu rujuk silang nomor seri dan kondisi produksi Modul Motor yang dipasang dengan tabel penerapan A5E00714561 sebelum pemasangan.

T5: Modul IGBT dalam drive gagal karena sirkuit pendek. Apakah papan pengemudi gerbang IGD2 juga mungkin rusak dan harus diganti bersama dengan IGBT?

Ya ketika IGBT gagal sebagai sirkuit pendek, jalur arus kesalahan termasuk sirkuit gerbang.yang dapat merusak gate driver IC, optocoupler, atau resistor gerbang bahkan jika papan tampak tidak rusak.

Installing a new IGBT module on a drive that suffered an IGBT short-circuit without also replacing the IGD2 gate driver board risks immediate re-failure of the new IGBT due to compromised gate drive waveforms.

A5E00714561 mengatasi ini dengan benar dengan memasok kedua komponen bersama-sama sebagai perakitan perbaikan.
