ORIGINAL SIEMENS S120 INVERTER/CONVERTER IGD Papan pemicu Papan pengemudi A5E36717797

Siemens A5E36717797 | SINAMICS S120 IGD2/R4 Power Block Board — 480V / 650VDC / 310A

Nomor Suku Cadang: A5E36717797

Produsen: Siemens AG (Jerman)

Tipe Produk: Papan Gerbang Penggerak Blok Daya IGD2/R4 (Suku Cadang Pengganti — Tipe TIM)

Keluarga Produk: SINAMICS S120

Gambaran Umum

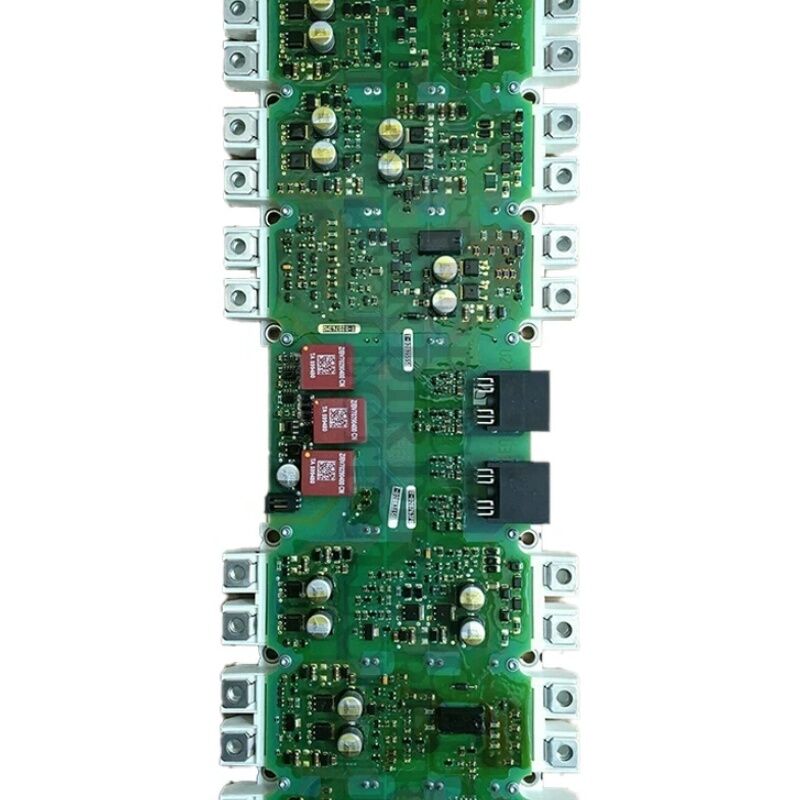

A5E36717797 adalah papan gerbang penggerak blok daya Siemens SINAMICS S120 IGD2/R4 — PCB antarmuka daya dan gerbang penggerak IGBT generasi kedua untuk rakitan Modul Motor SINAMICS S120 yang diberi nilai 310A dan dirancang untuk suplai AC 480V (bus DC 650V).

Papan ini berada di dalam rakitan blok daya Modul Motor S120, berinteraksi langsung dengan modul IGBT.

Papan ini menghasilkan dan mengirimkan pulsa gerbang penggerak yang mengalihkan transistor IGBT, memproses umpan balik arus dari sirkuit penginderaan shunt di blok daya, dan mengimplementasikan logika perlindungan tingkat perangkat keras yang mematikan IGBT jika terjadi kesalahan arus berlebih, tegangan berlebih, atau saturasi IGBT.

SINAMICS S120 adalah platform penggerak modular berkinerja tinggi Siemens untuk kontrol servo dan vektor multi-sumbu dan sumbu tunggal.

Dalam format sasis, Modul Motor menampung tahap inverter IGBT yang mengubah daya bus DC menjadi suplai AC frekuensi variabel, tegangan variabel yang diperlukan untuk menggerakkan motor.

Kinerja dinamis motor — akurasi kecepatan, respons torsi, dan presisi posisi — bergantung langsung pada kualitas sinyal gerbang penggerak yang dihasilkan oleh papan ini. Waktu pengalihan yang salah meningkatkan kerugian dan mengurangi presisi kontrol motor.

Penunjukan IGD2/R4 mengidentifikasi ini sebagai papan IGD (Inverter Gate Driver) generasi kedua dalam faktor bentuk R4.

Penunjukan TIM menunjukkan tipe rakitan bahan antarmuka termal, mengonfirmasi konfigurasi rakitan di dalam blok daya S120.

Pada 310A, papan ini melayani Modul Motor dalam kisaran 160kW pada sistem 400V — penggerak yang ditemukan di mesin perkakas besar, lini ekstruder, mesin kertas, dan aplikasi proses berat.

Spesifikasi Utama

IGD2/R4 — Arsitektur Gerbang Penggerak Generasi Kedua

Penunjukan IGD mengidentifikasi fungsi gerbang penggerak IGBT dalam arsitektur blok daya S120 Siemens. Papan gerbang penggerak generasi pertama (IGD1) melayani blok daya arus lebih rendah.

Generasi kedua — IGD2 — memperkenalkan peningkatan desain yang mencerminkan kemajuan dalam teknologi IGBT dan persyaratan gerbang penggerak pada tingkat arus yang lebih tinggi.

Papan gerbang penggerak beroperasi di batas antara sinyal kontrol tegangan rendah dan pengalihan daya tegangan tinggi.

Unit Kontrol menghasilkan pola pengalihan PWM digital — urutan perintah hidup/mati pada beberapa kilohertz — untuk setiap dari enam IGBT dalam jembatan inverter tiga fasa. A5E36717797 menerima perintah ini dan menerjemahkannya menjadi pulsa gerbang penggerak yang benar-benar mengalihkan IGBT.

Terjemahan ini tidak sepele. Gerbang IGBT membutuhkan muatan tertentu untuk menyala — gerbang penggerak harus menyediakan muatan ini cukup cepat untuk mencapai kecepatan pengalihan yang diinginkan tanpa menyebabkan lonjakan tegangan yang berlebihan. Saat mati, gerbang penggerak harus menghilangkan muatan gerbang pada tingkat yang terkontrol — terlalu cepat, dan tegangan kolektor-emitor melonjak berbahaya; terlalu lambat, dan kerugian pengalihan meningkat.

Sirkuit gerbang penggerak papan IGD2/R4 dioptimalkan secara khusus untuk modul IGBT 310A yang berinteraksi dengannya, menyeimbangkan persyaratan yang bersaing ini untuk karakteristik perangkat aktual.

Penginderaan Arus dan Perlindungan

Selain gerbang penggerak, A5E36717797 menangani pengukuran arus fasa motor. Sensor arus di blok daya menghasilkan sinyal analog yang sebanding dengan arus motor sesaat di setiap fasa.

Papan memproses sinyal ini, melakukan konversi ADC dan mengirimkan nilai arus digital ke Unit Kontrol. Umpan balik ini adalah inti dari loop kontrol arus CNC — pengontrol menggunakannya untuk menghitung komponen arus penghasil torsi dari kontrol vektor.

Papan juga mengimplementasikan perlindungan IGBT tingkat perangkat keras.

Ketika IGBT menyala dan tegangan di seluruhnya (VCE) tidak turun mendekati nol — menunjukkan kondisi korsleting atau kelebihan beban — papan mendeteksinya dalam mikrodetik dan menegaskan pematian perangkat keras.

Perlindungan desaturasi ini merespons lebih cepat daripada perangkat lunak apa pun, memutus sinyal gerbang sebelum IGBT rusak. Pada 310A, energi yang tersimpan dalam peristiwa arus kesalahan yang tidak terkontrol sangat besar.

Sirkuit perlindungan A5E36717797 adalah fungsi kritis keselamatan.

Rakitan dan Pemasangan TIM

Penunjukan TIM dalam deskripsi A5E36717797 mengacu pada tipe rakitan bahan antarmuka termal yang digunakan dalam varian blok daya ini. Modul IGBT menghasilkan panas yang signifikan selama operasi — pada 310A, beban termal pada heatsink dan antarmuka termal antara modul IGBT dan heatsink sangat besar.

Rakitan TIM memastikan bahwa antarmuka termal antara rakitan papan IGD dan modul IGBT mempertahankan kontak termal yang konsisten.

Saat mengganti A5E36717797, bahan antarmuka termal harus diaplikasikan dengan benar sesuai dengan instruksi servis Siemens untuk tipe blok daya ini.

Aplikasi TIM yang salah memengaruhi resistansi termal pada antarmuka IGBT-ke-heatsink dan dapat menyebabkan kegagalan termal dini bahkan dengan papan yang berfungsi dengan benar.

Tindakan pencegahan keselamatan untuk pekerjaan ini sama dengan layanan penggerak sasis S120 lainnya: isolasi utama AC penuh, periode tunggu pembuangan bus DC minimal lima menit, konfirmasi bus DC di bawah 50V sebelum akses, dan penanganan ESD untuk papan gerbang penggerak.

FAQ

T1: Modul Motor sasis S120 pada 310A menunjukkan kesalahan arus berlebih F30001 berulang pada beban parsial. Motor dan kabel dipastikan sehat. Mungkinkah A5E36717797 menjadi penyebabnya?

F30001 pada beban parsial dengan motor dan kabel yang sehat menunjukkan penyimpangan offset penginderaan arus pada papan IGD2/R4, atau ketidakseimbangan gerbang penggerak IGBT yang menciptakan pembagian arus yang tidak merata antara perangkat IGBT paralel (jika dipasang).

Kesalahan penginderaan arus menghasilkan arus terukur yang secara artifisial tinggi yang memicu trip sebelum arus sebenarnya mencapai batas. Periksa konektor penginderaan arus papan dan coba atur ulang kesalahan tanpa beban motor — jika F30001 tetap ada pada arus nol, bagian penginderaan arus dari A5E36717797 telah gagal.

T2: Setelah mengganti papan A5E36717797, Modul Motor S120 menunjukkan alarm F30015 (kegagalan fasa) saat startup. Apa yang harus diperiksa?

F30015 setelah penggantian papan IGD biasanya menunjukkan bahwa salah satu konektor gerbang penggerak antara papan IGD2/R4 baru dan modul IGBT belum terpasang sepenuhnya. Keluaran gerbang penggerak untuk satu fasa hilang atau intermiten, menghasilkan keluaran yang tidak seimbang yang dideteksi oleh pengontrol sebagai kegagalan fasa.

Matikan daya, buang bus DC, dan periksa kembali setiap konektor antara A5E36717797 dan terminal gerbang IGBT.

Juga verifikasi pemasangan konektor penginderaan arus.

T3: Apa perbedaan fungsional antara A5E36717797 (310A) dan suku cadang terdekat A5E36717799 (380A)? Bisakah papan 380A menggantikan aplikasi 310A?

Ini adalah papan yang berbeda yang dicocokkan dengan spesifikasi modul IGBT yang berbeda. Papan 310A dan 380A berbeda dalam parameter gerbang penggerak — nilai resistansi gerbang, tingkat tegangan gerbang, dan pengaturan ambang batas desaturasi — yang dioptimalkan untuk perangkat IGBT yang berbeda yang digunakan dalam setiap peringkat arus. Memasang papan gerbang penggerak 380A di blok daya 310A akan menghasilkan perilaku pengalihan yang salah, peningkatan kerugian pengalihan, dan potensi ambang batas perlindungan yang salah.

Hanya A5E36717797 yang boleh digunakan di Modul Motor 310A.

T4: A5E36717797 dijelaskan sebagai tipe TIM. Apa artinya ini untuk pemasangan dibandingkan dengan varian blok daya non-TIM?

Penunjukan TIM (Thermal Interface Material) menunjukkan bahwa antarmuka termal antara rakitan papan IGD dan modul IGBT menggunakan konfigurasi senyawa atau bantalan termal tertentu.

Selama pemasangan, bahan termal lama harus dihilangkan sepenuhnya dari permukaan modul IGBT dan papan baru harus dipasangkan dengan bahan antarmuka termal segar yang diaplikasikan sesuai prosedur servis Siemens.

TIM yang tidak mencukupi atau salah diaplikasikan meningkatkan resistansi termal antara IGBT dan heatsink, yang dapat menyebabkan kesalahan suhu berlebih dini di bawah beban bahkan dengan papan yang berfungsi dengan benar.

T5: Modul Motor sasis S120 pada 310A mengalami kegagalan IGBT berulang. Setelah IGBT diganti, haruskah A5E36717797 juga diganti?

Ya. Kegagalan IGBT — terutama yang disebabkan oleh kesalahan arus berlebih atau desaturasi IGBT — mengekspos papan gerbang penggerak ke peristiwa tegangan listrik yang sama yang merusak IGBT.

Sirkuit perlindungan desaturasi pada A5E36717797 mungkin telah mendeteksi kesalahan dan mati dengan benar, tetapi energi transien selama peristiwa kesalahan dapat merusak komponen pada papan gerbang penggerak yang tidak menyebabkan kegagalan yang terlihat segera.

Mengganti modul IGBT dan papan gerbang penggerak A5E36717797 secara bersamaan adalah praktik yang benar — ini memastikan bahwa IGBT baru tidak dikenai bentuk gelombang gerbang penggerak yang berpotensi terganggu dari papan yang rusak.
