SIEMENS 430/440 INVERTER/CONVERTER SCR Trigger Board TDB BOARD A5E02822120 A5EO282212O

Siemens A5E02822120 | TDB Rectifier Trigger Board — Papan Penggerak Thyristor 480V AC/DC untuk Modul Konverter

Nomor Suku Cadang: A5E02822120

Produsen: Siemens AG (Jerman)

Jenis Produk: TDB — Papan Penggerak Thyristor / Papan Pemicu Penyearah (PCB terakit)

Keluarga Produk: Seri penggerak konverter dan sasis SINAMICS G120 / S120

Gambaran Umum

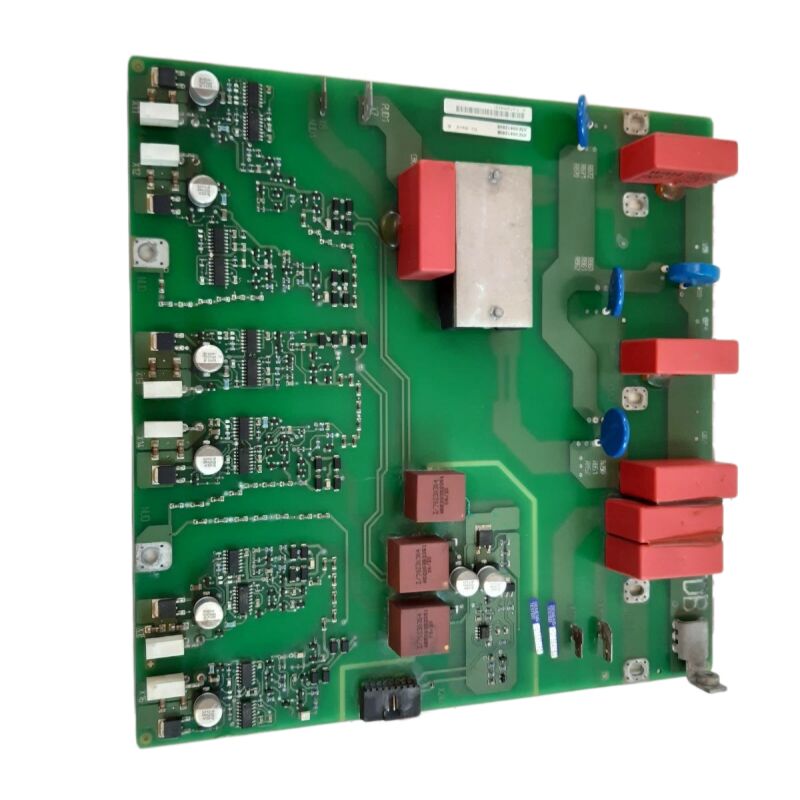

A5E02822120 adalah TDB (Thyristor Drive Board / Trigger Drive Board) — papan pemicu penyearah untuk rakitan modul konverter Siemens SINAMICS G120 dan S120. Fungsinya adalah pembuatan dan distribusi pulsa pemicuan gerbang untuk perangkat thyristor (SCR) di tahap masukan penyearah penggerak.

Pada tingkat arsitektur penggerak SINAMICS ini, modul konverter menyearahkan suplai tiga fasa AC 480V yang masuk menjadi tegangan bus DC yang memberi daya pada bagian inverter. A5E02822120 adalah PCB kontrol yang memberi tahu setiap thyristor di jembatan penyearah tersebut kapan harus beralih.

Penunjukan "TDB" muncul pada label papan itu sendiri dan dalam dokumentasi Siemens-nya — ini adalah singkatan dari Thyristor Drive Board, yang mengidentifikasi tujuan inti papan dalam arsitektur konversi daya penggerak.

TDB berbeda dari papan penggerak gerbang IGBT (seri IGD) yang mengontrol bagian keluaran inverter: papan IGD menangani pensaklaran PWM arus motor yang cepat, sementara TDB menangani pensaklaran thyristor masukan penyearah yang lebih lambat dan tersinkronisasi fasa.

A5E02822120 adalah bagian dari keluarga papan yang juga mencakup A5E02822121 dan sub-varian-nya.

Papan-papan ini melayani konfigurasi modul konverter yang berbeda dalam jajaran SINAMICS, mencakup aplikasi penggerak sasis daya yang lebih tinggi dari sekitar 90 kW hingga 250 kW di mana penyearah masukan penggerak menggunakan thyristor untuk penyearahan terkontrol.

Spesifikasi Utama

Fungsi TDB — Kontrol Penyearah Thyristor

Penggerak sasis SINAMICS G120 dan S120 dalam rentang daya yang lebih tinggi menggunakan penyearah yang dikontrol thyristor (SCR) di bagian konverter masukan, daripada jembatan dioda tak terkontrol sederhana.

Penyearah terkontrol ini memberi penggerak kemampuan untuk mengatur pembentukan tegangan bus DC selama pra-pengisian, untuk mengimplementasikan start lunak kapasitor bus DC tanpa kerusakan arus lonjakan, dan dalam beberapa konfigurasi, untuk memungkinkan umpan balik regeneratif energi pengereman kembali ke suplai AC.

TDB A5E02822120 menghasilkan pulsa pemicuan gerbang untuk thyristor di jembatan penyearah ini.

Papan ini terus memantau tegangan suplai AC tiga fasa untuk mendeteksi persilangan nol — referensi fasa dari mana sudut pemicuan dihitung.

Kemudian menghasilkan pulsa gerbang pada sudut pemicuan yang diperintahkan untuk setiap posisi thyristor di jembatan enam pulsa. Sudut pemicuan menentukan berapa banyak dari setiap siklus setengah AC yang diubah menjadi DC: sudut pemicuan kecil (dekat persilangan nol) menghasilkan keluaran DC maksimum; sudut pemicuan besar menghasilkan keluaran DC yang berkurang.

Selama operasi normal, TDB menahan sudut pemicuan pada nilai yang menjaga tegangan bus DC dalam jendela operasi SINAMICS.

Selama pra-pengisian, sudut pemicuan secara bertahap dikurangi dari maksimum ke minimum untuk menaikkan tegangan bus DC pada laju yang terkontrol.

Selama peristiwa pengereman regeneratif (pada penggerak dengan penyearah regeneratif), sudut pemicuan bergerak ke wilayah inversi, memungkinkan energi bus DC mengalir kembali sebagai AC ke suplai.

Papan TDB dalam Arsitektur Penggerak SINAMICS

Arsitektur penggerak sasis SINAMICS G120 dan S120 memisahkan elektronik kontrol menjadi beberapa papan: Unit Kontrol utama (CU320 atau serupa), papan kontrol Modul Daya, dan TDB untuk unit yang dilengkapi konverter. A5E02822120 berada di antara terminal suplai AC dan bus DC, beroperasi di bawah perintah dari papan kontrol tingkat yang lebih tinggi.

Berat papan (~550 g) mencerminkan PCB yang substansial dengan komponen penanganan daya — transformator pulsa untuk isolasi galvanik pulsa gerbang thyristor, jaringan deteksi persilangan nol untuk ketiga fasa suplai, IC penggerak gerbang, dan elektronik regulasi yang menghasilkan perintah sudut pemicuan dari sinyal umpan balik tegangan bus DC.

Peringkat substrat MV27 / UL 94V-0 mengonfirmasi bahwa bahan PCB papan memenuhi standar tertinggi dalam klasifikasi pembakaran vertikal UL.

Dalam kabinet penggerak di mana thyristor arus tinggi, kapasitor bus DC, dan kipas pendingin berbagi ruang tertutup, substrat PCB yang tidak menyebarkan api adalah sifat keselamatan pasif yang penting.

Varian Papan Terkait

A5E02822120 adalah varian dasar dari keluarga papannya. Suku cadang terkait yang muncul dalam dokumentasi servis SINAMICS meliputi:

A5E02822121 — varian TDB yang sangat terkait untuk konfigurasi modul konverter yang berbeda atau keadaan produksi yang direvisi.

Akhiran A5E02822121A dan B menunjukkan revisi produksi lebih lanjut dari desain dasar ini.

A5E02822104-001 — sub-rakitan atau papan varian yang terkait dengan keluarga TDB yang sama; beberapa dokumentasi servis merujuknya ke aplikasi penggerak yang sama.

A5E01105817 — kartu pemicu SCR SINAMICS V50, yang melayani fungsi pemicu thyristor serupa di tahap penyearah platform V50, berbeda dari keluarga TDB SINAMICS G120/S120.

Mengonfirmasi varian yang benar untuk penggerak tertentu memerlukan pemeriksaan silang nomor A5E yang tepat dari papan yang terpasang dengan dokumentasi perangkat keras internal penggerak.

FAQ

Q1: Penggerak sasis SINAMICS G120 menunjukkan alarm tegangan bus DC rendah segera saat startup. Tegangan suplai AC pada terminal masukan penggerak telah dikonfirmasi normal. Mungkinkah A5E02822120 menjadi penyebabnya?

Tegangan bus DC rendah dengan suplai AC yang dikonfirmasi menunjuk langsung ke TDB. Jika TDB tidak menghasilkan pulsa pemicuan thyristor yang benar, jembatan SCR tidak menyearahkan suplai AC dan bus DC gagal mengisi daya.

Atau, sirkuit sinkronisasi fasa TDB mungkin kehilangan sinkronisasi dengan frekuensi suplai, menghasilkan pulsa pemicuan pada waktu yang salah dan menghasilkan keluaran DC yang disearahkan sangat rendah.

Sebelum menyimpulkan papan rusak, verifikasi koneksi dari sirkuit penginderaan tegangan suplai ke TDB utuh — koneksi penginderaan yang rusak menghasilkan gejala yang sama.

Q2: Papan A5E02822120 memiliki peringkat MV27 / UL 94V-0 pada substrat PCB-nya. Apa artinya ini dalam praktik untuk tim pemeliharaan penggerak industri?

UL 94V-0 adalah klasifikasi tertinggi dalam seri uji pembakaran vertikal UL. Substrat yang diberi peringkat V-0 padam sendiri dalam waktu 10 detik setelah setiap aplikasi nyala uji, tanpa tetesan terbakar.

Dalam istilah praktis untuk kabinet penggerak, ini berarti PCB tidak akan mempertahankan api atau menyebarkan pembakaran ke komponen yang berdekatan jika terjadi kegagalan komponen lokal yang menghasilkan panas.

Ini tidak membuat papan tahan api, tetapi secara signifikan mengurangi risiko kegagalan komponen yang berlanjut menjadi kebakaran kabinet. Untuk tim pemeliharaan, ini adalah sertifikasi yang mengonfirmasi papan memenuhi standar keselamatan kebakaran industri.

Q3: A5E02822120 telah dihentikan. Bisakah A5E02822121 (atau revisi A/B-nya) digunakan sebagai pengganti langsung?

A5E02822121 dan varian revisinya sangat terkait dengan A5E02822120 dalam keluarga papan TDB yang sama dan melayani aplikasi penggerak yang tumpang tindih. Dalam banyak kasus, mereka dirujuk silang sebagai padanan fungsional.

Namun, sebelum memasang A5E02822121 pada penggerak yang awalnya dilengkapi dengan A5E02822120, pastikan dokumentasi servis penggerak atau daftar suku cadang menerima substitusi ini — perbedaan kecil dalam pinout konektor atau kompatibilitas firmware antara kedua varian terkadang dapat memengaruhi keadaan produksi penggerak tertentu.

Q4: Penggerak sasis SINAMICS menunjukkan arus masukan tiga fasa yang tidak seimbang pada beban parsial. Suplai masukan telah dikonfirmasi seimbang. Apakah TDB A5E02822120 kemungkinan bersalah?

Arus masukan yang tidak seimbang dengan suplai yang seimbang konsisten dengan sudut pemicuan thyristor yang tidak seragam di keenam posisi SCR — satu atau lebih saluran pemicuan TDB mengirimkan pulsa pada sudut fasa yang berbeda dari yang lain.

Asimetri ini dapat timbul dari komponen waktu yang bergeser dalam jaringan pemicuan TDB, atau dari sirkuit sinkronisasi fasa yang rusak untuk satu fasa suplai.

Ukur waktu pulsa gerbang dari setiap sinyal gerbang thyristor dengan osiloskop dan bandingkan sudut pemicuan di ketiga fasa. Sudut yang tidak teratur mengonfirmasi kesalahan TDB.

Q5: Apakah mungkin untuk memperbaiki A5E02822120 pada tingkat komponen daripada mengganti seluruh papan?

Perbaikan tingkat komponen layak ketika kesalahan terlokalisasi pada komponen yang dapat diidentifikasi dan diganti. Pada A5E02822120, komponen yang paling rentan terhadap kegagalan adalah: transformator pulsa (yang dapat mengalami korsleting antar kumparan di bawah tekanan termal yang berkelanjutan), optokopler dan IC penggerak gerbang dalam sirkuit pemicuan, dan komponen pasif dalam jaringan deteksi persilangan nol.

Perusahaan perbaikan penggerak spesialis dengan pengalaman TDB SINAMICS sering kali dapat mengidentifikasi komponen yang rusak dari gejala kesalahan dan menggantinya, mengembalikan papan ke fungsi penuh. Ketika kesalahan adalah jejak PCB yang rusak atau IC yang gagal yang tidak memiliki pengganti tingkat komponen, penggantian papan penuh diperlukan.
