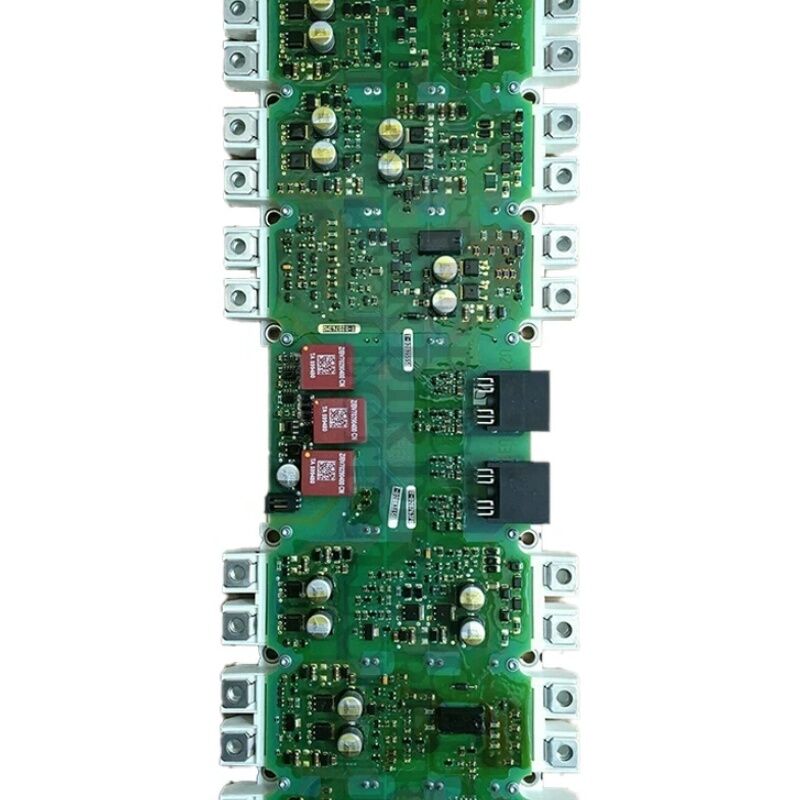

SIEMENS S120 INVERTER/CONVERTER DRIVER BOARD IGD Papan pemicu A5E00714563 A5EOO714563

Siemens A5E00714563. SINAMICS IGD2-Series Inverter Power Block Drive Board Bagian perbaikan AC Drive

Nomor Bagian:A5E00714563

Produsen:Siemens AG (Jerman)

Jenis produk:SINAMICS Power Block Drive Board √ Seri Pengemudi Gerbang IGD2

Keluarga produk:Bagian perbaikan blok daya inverter SINAMICS (seri A5E00714560)

Generasi Gate Driver:IGD2 (driver gerbang IGBT generasi kedua)

Gambaran umum

The A5E00714563 is a SINAMICS power block drive board from the A5E00714560 series — the family of second-generation IGBT gate driver (IGD2) repair assemblies that Siemens produced for the SINAMICS G120, G120C, G150, dan platform penggerak sasis S120.

Seri ini mencakup A5E00714560, A5E00714561, A5E00714562, dan A5E00714563, masing-masing menangani kelas tegangan dan kombinasi arus peringkat tertentu dalam kisaran produk drive sasis SINAMICS.

A5E00714563 adalah bagian perbaikan yang diproduksi oleh Siemens yang dimaksudkan untuk memulihkan blok daya inverter drive sasis SINAMICS ketika gate driver board atau modul IGBT terkait gagal.

Seperti semua anggota seri A5E00714560, the assembly integrates the IGD2 gate driver board with the IGBT output module as a matched pair — ensuring that the gate drive characteristics precisely match the switching requirements of the specific IGBT device used.

Papan seri A5E00714560 mewakili generasi yang berbeda dari blok daya berbasis IGD1 yang digunakan dalam drive MICROMASTER.

IGD2 menggabungkan antarmuka serat optik kecepatan tinggi yang kompatibel dengan SINAMICS Control Unit (CU320, CU310, dan sejenisnya), peningkatan respon deteksi desaturasi gerbang,dan arsitektur pengukuran arus yang sesuai dengan persyaratan regulasi arus loop tertutup kontrol vektor SINAMICS.

Spesifikasi Utama

A5E00714560 Seri

Seri A5E00714560 terdiri dari beberapa papan yang mencakup kombinasi tegangan dan arus yang berbeda di seluruh kisaran drive sasis SINAMICS.seri ini mencakup papan dengan nilai arus 380A dan 490A, masing-masing dipasangkan dengan modul IGBT tertentu yang sesuai dengan tingkat daya tersebut.

A5E00714563 memperluas seri untuk menangani konfigurasi khusus dalam jajaran drive SINAMICS yang tidak tercakup oleh nomor bagian yang berdekatan langsung.

Setiap papan dalam seri ini memiliki arsitektur pengemudi gerbang IGD2 yang sama: penerimaan perintah PWM serat optik dari Unit Kontrol SINAMICS,Generasi pulsa gerbang enam posisi dan distribusi ke posisi jembatan IGBT, deteksi desaturasi perangkat keras, dan pengukuran arus bidirectional kembali ke unit kontrol.

Perbedaan antara nomor bagian individu dalam seri mencerminkan perbedaan dalam spesifikasi modul IGBT (penomoran arus yang berbeda,kelas tegangan yang berbeda) dan dalam nilai resistor gerbang drive khusus dan kemampuan arus driver yang dikalibrasi untuk setiap perangkat IGBT.

Pengemudi Gerbang IGD2 Kemajuan Generasi Kedua

Generasi IGD2 memperkenalkan beberapa perbaikan terhadap IGD1 yang digunakan dalam drive MICROMASTER 440.Antarmuka serat optik pada IGD2 mendukung kecepatan data yang lebih tinggi yang kompatibel dengan waktu siklus kontrol yang lebih cepat dari platform SINAMICS.

Jika MICROMASTER 440 menggunakan siklus kontrol PWM yang relatif konservatif, SINAMICS vector and servo control requires shorter control cycle times — down to 125 microseconds in some configurations — which demands faster gate driver response and higher-fidelity current feedback.

Sirkuit deteksi desaturasi di IGD2 juga beroperasi dengan kecepatan dan sensitivitas yang lebih baik.

Jika terjadi kesalahan IGBT,IGD2 mendeteksi gagal menyala dalam acara konduktor IGBT dan memulai soft turn-off reducing the rate of current fall to avoid overvoltage spikes from stray inductancesPerlindungan mati yang lembut ini sangat penting dalam kisaran daya drive sasis SINAMICS,di mana arus IGBT dan di/dt yang terkait selama mati menghasilkan transisi tegangan induktif yang signifikan.

Konteks Prosedur Penggantian Blok Daya Drive

Mengganti blok daya IGD2 dalam drive sasis SINAMICS membutuhkan bekerja di dalam bagian daya drive dengan bus DC dikonfirmasi terbuang dan terkunci.Platform SINAMICS termasuk DC bus indikator LED indikator ini harus dikonfirmasi mati sebelum setiap pekerjaan bagian daya dimulaiSetelah isolasi pasokan AC, waktu tunggu debit minimal (biasanya lima menit) harus diperhatikan,diikuti dengan pengukuran langsung tegangan bus DC dengan voltmeter yang dikalibrasi untuk mengkonfirmasi tingkat tegangan yang aman sebelum menyentuh komponen bagian daya.

Perangkat A5E00714563 dipasang pada drive heat sink, dengan base plate IGBT module dalam kontak termal dengan permukaan heat sink.

Bahan antarmuka termal harus diterapkan pada permukaan kontak ini selama pemasangan.menghubungkan kembali kabel serat optik ke posisi yang benar kabel individu tidak bergantung pada polaritas tetapi harus menghubungkan sumbu penggerak yang benar ke posisi papan pengemudi gerbang yang benar.

FAQ

Q1: Bagaimana A5E00714563 yang benar dikonfirmasi untuk drive SINAMICS tertentu sebelum memesan?

Label pada papan blok daya yang dipasang membawa nomor bagian A5E yang awalnya ditentukan untuk drive itu.Periksa label di papan yang gagal .

Catat juga sebutan tipe lengkap drive dari pelat rating drive.

Siemens' spare parts documentation cross-references drive type to power block part number — confirming both the board label and the drive type against this documentation removes any ambiguity before ordering.

T2: Sebuah drive SINAMICS G120 tersandung pada F30022 (detected ground fault) tanpa beban yang terhubung.

F30022 dihasilkan ketika SINAMICS Control Unit mendeteksi ketidakseimbangan yang signifikan dalam arus output tiga fase, konsisten dengan kesalahan tanah.Sirkuit pengukuran arus blok daya menyediakan data arus fase yang digunakan untuk deteksi ini.

Saluran pengukuran arus yang gagal di papan IGD2 menghasilkan ketidakseimbangan arus yang jelas bahkan tanpa beban yang terhubung, memicu F30022. Confirm by checking whether the three output current readings in the drive's diagnostic display show a realistic zero-current condition — a non-zero reading on one channel with the drive in a stopped state confirms a current measurement fault on the power block.

T3: Drive menunjukkan F30021 (IGBT overcurrent) dan kemudian blok daya ditemukan memiliki modul IGBT yang rusak secara fisik.Apakah Unit Kontrol atau papan lainnya harus diperiksa sebelum memasang pengganti A5E00714563?

Ya, IGBT membuat arus listrik yang mengalir di bus DC yang menyebar melalui kabel internal drive.Tapi kesalahan yang parah dapat menekan komponen pasokan daya dari Unit Kontrol.

Sebelum memasang blok daya pengganti, hidupkan drive dengan blok daya terputus (jika memungkinkan) untuk memverifikasi pasokan 24V dari Unit Kontrol dalam spesifikasi.Periksa juga sirkuit pra-muatan, DC bus sekering, dan setiap snubber kondensator yang mungkin telah terkena kesalahan transient.

Q4: A5E00714563 terdaftar sebagai dihentikan. Apakah seri A5E36717xxx merupakan penerus yang dikonfirmasi?

Seri A5E36717xxx mewakili generasi berikutnya dari perakitan blok daya SINAMICS dan berfungsi sebagai keluarga penerus seri A5E00714560. Specific successor mapping — which A5E36717xxx number replaces A5E00714563 specifically — should be confirmed against Siemens' spare parts migration documentation for the specific drive type and production state.

Penerusnya menggabungkan generasi berikutnya IGD2 gate driver board sambil mempertahankan kompatibilitas fungsional dengan keluarga drive SINAMICS yang sama.

T5: Dapatkah A5E00714563 diuji sebelum dipasang untuk memverifikasi bahwa tidak rusak?

Tes fungsional dasar dari blok daya IGD2 tanpa sasis drive tidak mudah, karena papan membutuhkan antarmuka serat optik SINAMICS dan catu daya untuk beroperasi.

The most reliable approach for an aftermarket board is to procure from a supplier that offers functional test documentation — confirming the board was powered up on a SINAMICS-compatible test rig and all gate channels were verified active.

Hal ini memberikan jaminan yang wajar sebelum instalasi dalam drive produksi.
