Siemens A5E00825001 | Papan Penggerak IGBT IGD1/R3 — Blok Daya 210A / 400V untuk MICROMASTER 440 / 430

Nomor Suku Cadang: A5E00825001

Referensi Internal GWE: GWE:A5E00825001

Produsen: Siemens AG — Gerätewerk Erlangen (GWE), Jerman

Jenis Produk: Papan Penggerak IGBT — Perakitan Perbaikan Blok Daya IGD1/R3

Gambaran Umum

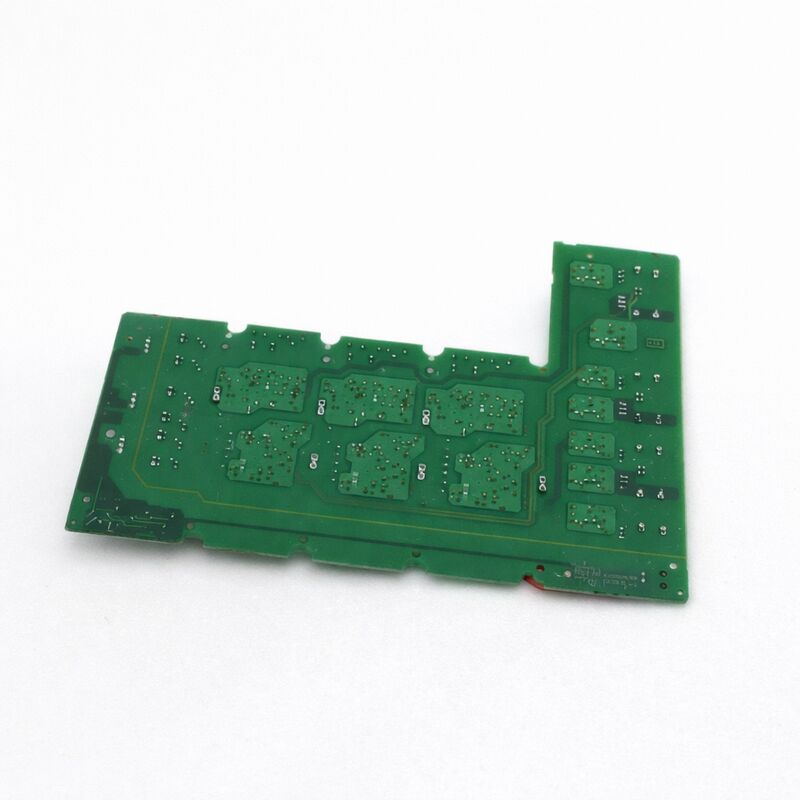

A5E00825001 adalah papan penggerak blok daya IGBT IGD1/R3 untuk penggerak AC Siemens MICROMASTER 440 dan MICROMASTER 430 dalam kelas daya 90–132 kW.

Ini adalah perakitan perbaikan yang lengkap: papan Penggerak Gerbang IGBT generasi pertama (IGD1) dipasok bersama dengan modul daya IGBT FS300R12KE3-S1, menyediakan semua yang diperlukan untuk memulihkan bagian daya inverter penggerak dalam satu operasi penggantian.

Siemens memproduksi perakitan ini di fasilitas Gerätewerk Erlangen — awalan GWE dalam referensi internalnya mengonfirmasi asal ini.

Suku cadang yang ditunjuk GWE mewakili produksi Siemens sendiri untuk perakitan blok daya penggerak, berbeda dengan komponen pihak ketiga yang dibeli oleh Siemens untuk perakitan.

Garis keturunan produksi internal ini tercermin dalam karakteristik penggerak gerbang dan IGBT yang sangat cocok yang menjadikan A5E00825001 pengganti berkualitas pabrik daripada alternatif generik.

Papan ini dihentikan produksinya pada tanggal 30 April 2016 seiring dengan platform MICROMASTER 440/430 yang bergerak melalui siklus akhir masa pakainya. Bagi banyak lokasi yang terus menjalankan penggerak MM440 dan MM430 dalam kisaran 90–132 kW, pasar purna jual tetap menjadi satu-satunya sumber pasokan.

Perusahaan perbaikan penggerak spesialis menyimpan perakitan pertukaran yang telah diuji, dan suku cadang tersebut tetap diperdagangkan secara aktif di pasar suku cadang industri lebih dari satu dekade setelah tanggal penghentiannya.

Spesifikasi Utama

Bentuk Faktor dan Arsitektur Perakitan IGD1/R3

Bentuk faktor R3 menunjukkan konfigurasi pemasangan fisik untuk blok daya ini — ukuran dan bentuk tertentu yang pas di kompartemen elektronik penggerak MM440/MM430 bingkai GX dan yang lebih besar dalam kisaran daya yang berlaku.

Papan penggerak gerbang IGD1 dipasang langsung pada modul IGBT FS300R12KE3-S1, dan perakitan gabungan dibaut ke pendingin aluminium penggerak, yang menghilangkan panas switching dari sambungan IGBT.

Dengan peringkat berkelanjutan 210A, A5E00825001 mengoperasikan FS300R12KE3-S1 pada penurunan peringkat yang berarti di bawah kemampuan arus puncaknya 300A.

Penurunan peringkat ini disengaja. Arus keluaran penggerak yang diberi peringkat pada input 400V AC sesuai dengan rentang motor 90–132 kW, dan anggaran daya termal sasis penggerak — area pendingin, aliran udara pendingin, selubung suhu sekitar — menetapkan batas arus berkelanjutan praktis di bawah puncak absolut modul IGBT.

Penurunan peringkat juga memberikan margin untuk kemampuan beban berlebih 150% MM440 (hingga 60 detik) tanpa mendorong modul IGBT ke dalam tekanan termal.

Modul IGBT FS300R12KE3-S1

FS300R12KE3-S1 adalah jembatan IGBT tiga fase penuh dari Infineon dalam satu paket modul, diberi peringkat arus kolektor 300A dan tegangan tembus kolektor-emitor 1200V.

Peringkat perangkat 1200V memberikan margin keamanan yang memadai untuk tegangan bus DC 650V, yang timbul dari penyearahan suplai tiga fase 400V AC.

Konstruksi paket tunggal — keenam IGBT dari jembatan tiga fase dalam satu modul — mengurangi jumlah sambungan antarmuka termal dan sambungan bus internal dalam penggerak, meningkatkan keandalan manufaktur dan kesederhanaan servis lapangan.

Status Dihentikan dan Pasar Purna Jual

Dengan Siemens mengakhiri produksi pada April 2016, lokasi yang terus mengandalkan penggerak MM440 atau MM430 pada tingkat daya ini memiliki dua jalur pasar purna jual: mendapatkan perakitan pertukaran yang telah diuji dari dealer suku cadang industri, atau melibatkan perusahaan perbaikan penggerak spesialis untuk perbaikan tingkat papan A5E00825001 yang rusak.

Perbaikan tingkat papan layak ketika modul IGBT itu sendiri utuh dan kegagalan ada di sirkuit penggerak gerbang IGD1 — optocoupler yang rusak, komponen deteksi desaturasi yang rusak, atau sirkuit antarmuka serat optik yang rusak semuanya adalah kesalahan tingkat komponen yang dapat ditangani oleh teknisi perbaikan penggerak yang terlatih.

Ketika modul IGBT itu sendiri rusak (hubungan pendek atau sirkuit terbuka), perakitan lengkap harus diganti.

FAQ

Q1: MM440 bingkai GX 110kW menunjukkan kesalahan F0022 segera saat dinyalakan, sebelum perintah jalan diberikan. Apakah A5E00825001 penyebabnya?

F0022 (kesalahan komunikasi papan serat optik) saat dinyalakan sebelum perintah jalan apa pun menunjukkan pemutusan komunikasi antara papan kontrol dan papan penggerak gerbang IGD1 — baik kabel serat optik yang rusak atau papan penggerak gerbang yang rusak.

Periksa terlebih dahulu semua kabel serat optik antara A5E00825001 dan papan kontrol penggerak, termasuk konektor di kedua ujungnya.

Serat yang retak atau terkontaminasi adalah penyebab paling umum. Jika serat dipastikan baik dan F0022 tetap ada, sirkuit IGD1 pada A5E00825001 telah rusak.

Q2: A5E00825001 (210A) terdaftar bersama dengan A5E00825002 (260A) untuk platform MM440/MM430 yang sama. Apa yang menentukan papan mana yang digunakan penggerak tertentu?

Kedua papan melayani peringkat daya yang berbeda dalam kisaran MM440/MM430. A5E00825001 pada 210A melayani model 90–132 kW, sedangkan A5E00825002 pada 260A melayani model 110 kW ke atas dalam konfigurasi bingkai GX yang lebih besar di mana arus bus DC yang lebih tinggi diperlukan.

Papan spesifik yang diperlukan ditentukan oleh nomor pesanan penggerak — bagian daya dari penggerak yang terpasang secara fisik hanya mengakomodasi satu dari dua bentuk faktor.

Selalu konfirmasikan nomor A5E dari papan yang terpasang dari labelnya sendiri sebelum memesan pengganti.

Q3: Saat mengganti A5E00825001, apakah perlu mengkalibrasi ulang parameter penggerak apa pun?

Tidak — A5E00825001 tidak menyimpan parameter penggerak apa pun. Parameter penggerak MM440/MM430 disimpan di papan kontrol. Setelah penggantian papan, penggerak menyala secara normal dan membaca parameternya dari papan kontrol tanpa langkah kalibrasi ulang apa pun.

Namun, verifikasi sambungan serat optik terpasang dengan benar dan lakukan uji coba tanpa beban singkat untuk mengonfirmasi bahwa papan pengganti menghasilkan arus fasa keluaran yang benar sebelum melanjutkan beban produksi.

Q4: A5E00825001 diganti tetapi penggerak sekarang menunjukkan F0004 (suhu berlebih) pada beban penuh dalam beberapa menit. Apa penyebabnya?

F0004 segera setelah penggantian blok daya pada beban penuh hampir pasti bahan antarmuka termal (TIM) yang salah atau hilang antara pelat dasar modul FS300R12KE3-S1 dan pendingin.

Tanpa aplikasi TIM yang benar, resistansi termal dari sambungan IGBT ke pendingin beberapa kali lebih tinggi dari nilai desain, dan sambungan IGBT mencapai suhu berlebih di bawah beban meskipun pendingin terasa hanya hangat sedang.

Lepaskan perakitan, bersihkan kedua permukaan, dan aplikasikan kembali TIM dengan benar sesuai prosedur pemasangan Siemens.

Q5: Dengan A5E00825001 dihentikan sejak 2016, apakah ada padanan SINAMICS untuk lokasi yang meningkatkan dari MM440 ke SINAMICS G120?

Dalam platform SINAMICS G120, fungsi daya yang setara disediakan oleh Modul Daya G120 — PM240, PM250, atau PM260 tergantung pada aplikasinya.

Tidak ada papan IGD1 terpisah untuk didapatkan; Modul Daya G120 diganti sebagai unit lengkap.

Untuk lokasi yang bermigrasi dari MM440 90–132 kW ke SINAMICS G120, Modul Daya G120 dengan peringkat yang sesuai (biasanya PM240-2 atau PM250-2 pada 90 kW atau 110 kW, 400V) memberikan kinerja kontrol motor yang setara dengan firmware dan dukungan perangkat keras SINAMICS saat ini.
