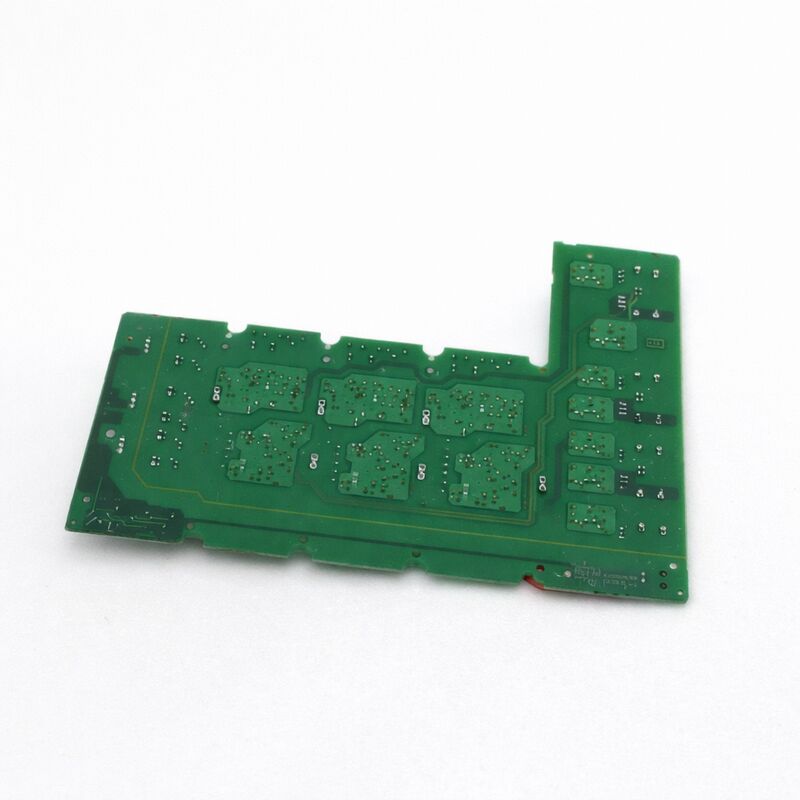

SIEMENS 430/440 INVERTER/CONVERTER DRIVER BOARDTrigger Board A5E00825002 A5EOO825OO2

Siemens A5E00825002 ∙ IGD1/R3-BGR Drive Board dengan IGBT Output Module ∙ 480V / 650V DC / 260A

Nomor Bagian:A5E00825002

Produsen:Siemens AG (Jerman)

Jenis produk:Papan Penggerak ️ IGD1/R3-BGR IGBT Gate Driver dengan Output Module

Keluarga produk:MICROMASTER 440 / MICROMASTER 430 (MM440 / MM430)

Gambaran umum

The A5E00825002 is the IGD1/R3-BGR drive board — the first-generation IGBT gate driver assembly complete with IGBT output modules — for Siemens MICROMASTER 440 and MICROMASTER 430 AC drives in the 110 kW class.

Papan adalah jantung bagian daya MM440 pada tingkat daya ini: ia membawa sirkuit driver gerbang yang menyalakan inverter IGBTs,jalur pengukuran saat ini yang memberi makan kembali ke algoritma kontrol vektor drive, dan modul IGBT itu sendiri yang melakukan pengalihan AC bertenaga tinggi.

MICROMASTER 440 dengan daya 110 kW (6SE6440-2UD41-1FA1 dan sejenisnya) ditemukan dalam beberapa aplikasi industri yang paling menuntutkipas industri, dan pompa proses di mana drive berjalan dekat dengan daya nominal untuk jangka waktu yang lama.

Pada tingkat daya ini, ukuran fisik driver gerbang IGBT dan modul meningkat secara signifikan dibandingkan dengan varian MM440 bertenaga rendah.

A5E00825002 mencerminkan hal ini: faktor bentuk R3-BGR adalah perakitan yang lebih besar dan lebih substansial daripada papan seri R yang digunakan dalam ukuran bingkai yang lebih kecil.

Penggantinya "BGR" dalam sebutan R3-BGR mengidentifikasi revisi dewan khusus untuk kombinasi IGBT dan rating saat ini.

It distinguishes this board from the closely related A5E00825001 — which serves the 210A variant at the same 480V/650VDC bus — confirming that the 260A rating is specific to the A5E00825002 and the two boards are not interchangeable.

Spesifikasi Utama

IGD1 ¢ Generasi Pertama IGBT Gate Driver

Penunjukan IGD1 mengidentifikasi papan ini sebagai milik generasi pertama seri driver gerbang IGBT (IGD) Siemens untuk drive SINAMICS dan MICROMASTER.

Generasi IGD1 menetapkan arsitektur dasar yang kemudian berevolusi menjadi IGD2 yang digunakan dalam platform sasis SINAMICS S120 dan SINAMICS G120.

IGD1 berfungsi dengan cara yang sama seperti generasi berikutnya: ia menerima perintah PWM beralih dari unit kontrol drive melalui link serat optik,menghasilkan pulsa gerbang untuk masing-masing dari enam posisi IGBT di jembatan tiga fase, dan memantau setiap IGBT untuk desaturasi (deteksi overcurrent) melalui jalur umpan balik driver gerbang.

Hubungan serat optik antara papan kontrol dan IGD1 menyediakan isolasi galvanik antara elektronik kontrol tegangan rendah dan bagian daya tegangan tinggi pada bus 650V DC,isolasi ini sangat penting untuk keselamatan dan untuk mencegah suara switching frekuensi tinggi dari menyebar kembali ke elektronik kontrol.

A5E00825002 menggabungkan antarmuka serat optik untuk jalur komunikasi ini sebagai bagian dari perakitan PCB.

FS450R12KE3-S1 Modul IGBT pada 260A

FS450R12KE3-S1 adalah modul jembatan IGBT tiga fase lengkap yang dinilai 450A terus menerus (1200V VCES), digunakan di A5E00825002 pada arus operasi 260A.Derating ini disengaja ️ mengoperasikan modul di bawah nilai arus puncaknya memperpanjang umur termal, mengurangi ekskursi suhu persimpangan selama transisi beban, dan memberikan margin terhadap overload sesaat selama kemampuan overload 150% MM440 pada interval 60 detik.

Pada input 480V AC, bus DC berada pada sekitar 650V DC.

VCES 1200V dari FS450R12KE3-S1 memberikan margin tegangan yang memadai pada tegangan bus ini, memperhitungkan lonjakan tegangan mati yang dihasilkan oleh reaktor output drive dan induktansi kabel.

Siemens menentukan perangkat 1200V untuk tegangan bus ini karena margin keamanan pada kondisi output nominal drive diperlukan untuk umur layanan IGBT yang panjang.

F022 Kesalahan dan A5E00825002

Kode kesalahan MM440 F022 yang menunjukkan kesalahan antarmuka serat optik antara papan kontrol dan papan IGD adalah salah satu kode kesalahan yang paling umum terkait dengan A5E00825002 yang digunakan.

Ketika kesalahan ini muncul pada MM440 110kW, papan kontrol drive telah kehilangan komunikasi dengan papan pengemudi gerbang melalui koneksi serat optik.memeriksa kabel serat optik antara A5E00825002 dan papan kontrol: periksa serat yang rusak, konektor yang terkontaminasi, atau kabel yang telah ditekuk cukup erat untuk retak serat.

Serat yang rusak jauh lebih umum daripada kegagalan papan yang sebenarnya sebagai penyebab F022.

Jika koneksi serat utuh dan F022 tetap ada, sirkuit driver gerbang pada A5E00825002 sendiri telah gagal dan perlu mengganti papan.

FAQ

Q1: drive MM440 110kW menunjukkan F022 (salah papan serat optik). A5E00825002 telah diperiksa secara visual dan tidak ada kerusakan fisik yang terlihat. Apa yang harus diperiksa sebelum mengganti papan?

F022 tanpa kerusakan fisik yang terlihat hampir selalu masalah kabel serat optik daripada kegagalan papan.Hapus setiap kabel serat optik dari konektor A5E00825002 dan dari konektor papan kontrol. Periksa ujung kabel di bawah cahaya terang ‡ cari kontaminasi, retakan jaket serat plastik, atau perubahan warna di ujungnya.

Uji transmisi setiap kabel dengan sumber LED sederhana dan detektor jika tersedia. Ganti kabel yang mencurigakan. Sambungkan kembali dan hidupkan sebelum menyimpulkan papan A5E00825002 gagal.

T2: A5E00825002 diberi rating 260A tetapi FS450R12KE3-S1 IGBT diberi rating 450A. Mengapa ada perbedaan besar?

Rating 450A IGBT adalah puncak atau absolut maksimum kolektor arus di bawah kondisi berdenyut pada suhu kasus terkontrol.lingkungan termal yang dibatasi dari kabinet penggerak tertutup, dengan kehilangan switching dari PWM pada frekuensi pembawa drive dan kapasitas overload drive diperhitungkan, arus terus menerus praktis dari modul ini jauh lebih rendah.

Nomor 260A terus menerus dari A5E00825002 adalah output termik yang berkelanjutan pada kondisi lingkungan nominal untuk sasis drive MM440, memperhitungkan semua faktor ini.Ruang kepala antara 260A dan 450A memberikan margin untuk 150% kelebihan beban drive dan untuk umur panjang modul.

T3: Dapatkah papan A5E00825002 (260A) digunakan dalam MM440 yang awalnya memiliki papan A5E00825001 (210A)?

Tidak Kalibrasi sensor arus, dan parameter antarmuka kontrol dicocokkan dengan drive spesifik yang mereka layani.

Menginstal papan 260A ke dalam drive berukuran untuk papan 210A memperkenalkan ketidakcocokan pengukuran arus ̇ skala arus papan kontrol akan salah, menghasilkan pembatasan arus yang tidak tepat,kesalahan overcurrent palsuSelalu konfirmasi nomor A5E yang tepat terhadap label papan yang dipasang sebelum memesan pengganti.

T4: Ketika mengganti A5E00825002, apakah perlu juga menerapkan bahan antarmuka termal antara modul IGBT dan heat sink?

Ya, tanpa pengecualian modul IGBT membuat kontak intim dengan aluminium heat sink drive di atas base plate nya.

Bahan antarmuka termal biasanya senyawa atau pad perubahan fase mengisi celah udara mikroskopis antara kedua permukaan,secara dramatis mengurangi resistensi termal dari IGBT junction ke heatsinks.

Tanpa TIM yang tepat, suhu persimpangan IGBT di bawah beban penuh bisa puluhan derajat lebih tinggi dari suhu heatsink, dengan mudah mencapai suhu persimpangan maksimum absolut modul.

Hasilnya adalah kesalahan suhu tinggi (F0004 dalam MM440) atau kegagalan IGBT dini.

Q5: Drive sebelumnya berjalan pada beban penuh 110kW tanpa masalah. Setelah peristiwa pemadaman listrik, drive sekarang menunjukkan F0001 (overcurrent) pada tingkat beban di atas 50%. Apakah ini A5E00825002?

Ambang kesalahan kelebihan arus yang turun setelah kejadian daya khususnya pada persentase beban tertentu biasanya menunjukkan bahwa satu posisi IGBT di A5E00825002 telah rusak sebagian.

IGBT masih dapat melakukan konduksi dan beralih tetapi dengan karakteristik VCE ((sat) yang terdegradasi, menyebabkan desaturasi pada arus yang lebih rendah daripada sebelum peristiwa tersebut.Sirkuit deteksi desaturasi pengemudi gerbang memicu F0001 ketika mendeteksi VCE abnormal ini.

Beban penuh menunjukkan kesalahan karena arus cukup tinggi untuk memicu ambang perlindungan yang rusak.

An oscilloscope measurement of the three motor phase currents during the fault will typically show asymmetry on one phase — pointing to the specific damaged IGBT position before full board replacement is decided.
