Siemens A5E01105817 | SINAMICS V50 SCR Firing Card — PCB Pemicu Thyristor Analog untuk Penggerak Pompa Air

Nomor Suku Cadang: A5E01105817

Produsen: Siemens AG (Jerman)

Tipe Produk: SCR Firing Card — PCB Pemicu Analog (Gate Drive Thyristor)

Keluarga Produk: SINAMICS V50

Aplikasi: Pompa air, kipas, dan infrastruktur HVAC/W/WW

Tinjauan

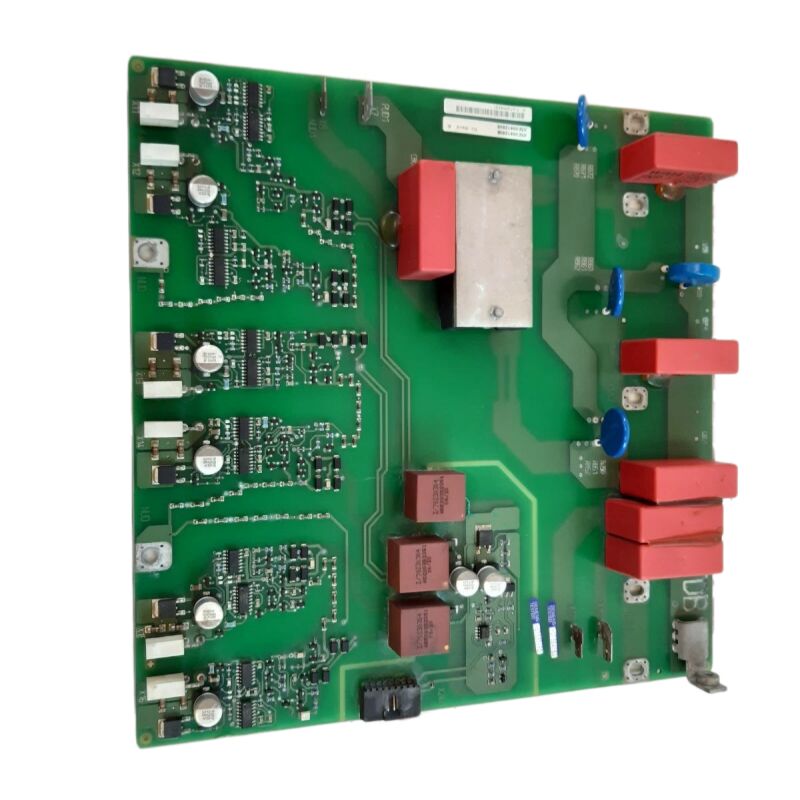

A5E01105817 adalah SCR firing card — papan pemicu thyristor dan pemrosesan sinyal analog — untuk drive Siemens SINAMICS V50. V50 adalah platform drive infrastruktur Siemens yang dirancang khusus untuk aplikasi air dan air limbah, HVAC, dan pompa dalam rentang daya dari 37 kW hingga 250 kW (50 hingga 400 hp).

Ini adalah drive yang mengoperasikan sistem air bangunan, pompa instalasi pengolahan, kipas sirkulasi besar, dan instalasi menara pendingin — beban di mana kecepatan variabel memberikan penghematan energi yang signifikan dibandingkan dengan operasi kecepatan tetap dengan kontrol aliran mekanis.

A5E01105817 menempati posisi penting dalam rantai konversi daya V50.

Tahap input AC drive menggunakan penyearah thyristor (SCR) — bank penyearah terkontrol silikon — untuk mengubah suplai AC tiga fasa yang masuk menjadi tegangan tautan DC yang memberi daya pada bagian inverter.

Berbeda dengan penyearah dioda pasif, penyearah thyristor dikontrol fasa: sudut pemicu setiap thyristor disesuaikan untuk mengatur tegangan bus DC dan untuk mengelola pengisian awal kapasitor tautan DC selama startup.

A5E01105817 menghasilkan pulsa pemicu thyristor ini dan menangani fungsi pengkondisian sinyal analog yang terkait dengan sirkuit input AC dan pengisian awal.

Penunjukan "kartu analog" yang diterapkan pada papan ini mencerminkan perannya dalam memproses sinyal pengukuran dan kontrol analog di ujung depan konversi daya V50 — pengukuran tegangan, penginderaan arus, dan sinyal waktu yang tersinkronisasi fasa yang menentukan kapan setiap thyristor di jembatan penyearah dipicu.

Ini pada dasarnya adalah fungsi analog yang berada di hulu prosesor kontrol digital drive.

Spesifikasi Utama

Pemicu SCR — Kontrol Sudut Fasa dalam Penyearah V50

Thyristor (SCR) adalah perangkat semikonduktor yang menghantarkan arus setelah menerima pulsa gerbang, dan terus menghantarkan hingga arus melaluinya turun menjadi nol. Dalam jembatan konverter tiga fasa, enam thyristor diatur sedemikian rupa sehingga masing-masing menghantarkan selama bagian dari siklus gelombang AC yang ditugaskan untuk posisinya.

Dengan memvariasikan sudut pemicu — titik dalam siklus AC di mana pulsa gerbang dikirimkan — tegangan output DC rata-rata penyearah dapat dikontrol.

A5E01105817 menangani kontrol sudut pemicu ini.

Ia mendeteksi persilangan nol dari ketiga fasa suplai AC — menetapkan referensi fasa untuk setiap posisi thyristor — dan menghasilkan pulsa pemicu pada sudut yang diperintahkan relatif terhadap referensi ini.

Sudut pemicu diatur oleh elektronik kontrol utama drive berdasarkan setpoint tegangan bus DC. Selama operasi normal, sudut pemicu dikelola untuk menjaga tegangan tautan DC dalam rentang operasinya. Selama pengisian awal startup, sudut pemicu secara bertahap dimajukan untuk secara bertahap membangun tegangan bus DC tanpa membebani kapasitor.

Sirkuit sinkronisasi fasa papan harus tetap terkunci pada frekuensi suplai AC selama operasi.

Kehilangan sinkronisasi — dari gangguan suplai sementara atau kegagalan papan — menghasilkan kesalahan waktu pulsa pemicu yang segera mengganggu output terkontrol penyearah.

Fungsi Pemrosesan Sinyal Analog

Selain pemicu SCR, A5E01105817 melakukan pengkondisian sinyal analog untuk pengukuran input V50. Pengukuran tegangan AC dari terminal suplai diproses melalui sirkuit pengkondisian sinyal papan untuk menghasilkan sinyal umpan balik tegangan yang digunakan oleh regulator tegangan bus DC.

Besaran magnitudo tegangan fasa suplai dan data simetri diekstraksi dari pengukuran ini dan dibandingkan dengan parameter ambang batas drive — deteksi kegagalan suplai bergantung pada jalur ini.

Papan juga mengkondisikan pengukuran arus armatur dari sirkuit penyearah.

Umpan balik arus ini memberi daya pada fungsi batas arus penyearah dan algoritma deteksi kegagalan tanah.

Oleh karena itu, pengukuran arus yang akurat melalui A5E01105817 sangat penting tidak hanya untuk regulasi normal, tetapi juga untuk perilaku perlindungan drive.

Konteks Platform SINAMICS V50

SINAMICS V50 melayani segmen pasar tertentu: instalasi air, air limbah, dan HVAC besar di mana peringkat drive dari 37 kW hingga 250 kW adalah tipikal, dan di mana profil aplikasi — periode berjalan panjang dengan beban variabel, siklus mulai-berhenti yang relatif jarang, fungsi kontrol khusus pompa — menuntut solusi yang dibuat khusus daripada drive serbaguna.

V50 menyertakan fungsi khusus pompa bawaan: kontrol kaskade multi-pompa, rutinitas pengisian pipa untuk mencegah water hammer, deteksi dry-run, dan pemantauan energi yang disesuaikan dengan profil operasi infrastruktur air.

Ketika platform V50 dihentikan, Siemens mengarahkan penggantian ke SINAMICS G120X untuk segmen aplikasi ini.

G120X melanjutkan fokus aplikasi V50 — dioptimalkan untuk pompa dan kipas, fungsi penghematan energi bawaan — tetapi menggunakan penyearahan berbasis IGBT daripada penyearahan thyristor, dan menggunakan arsitektur kontrol SINAMICS G saat ini daripada arsitektur internal V50.

FAQ

T1: SINAMICS V50 menunjukkan kesalahan tegangan bus DC di bawah batas saat startup, tetapi suplai AC telah dikonfirmasi dalam spesifikasi. Mungkinkah A5E01105817 menjadi penyebabnya?

Tegangan bus DC di bawah batas saat startup dengan suplai AC yang sehat terkonfirmasi langsung menunjukkan masalah di bagian penyearah atau kontrol pemicunya.

A5E01105817 adalah sumber kesalahan yang paling mungkin — kegagalan sirkuit pemicu berarti thyristor di jembatan penyearah tidak dipicu, sehingga tidak ada tegangan bus DC yang terbangun meskipun suplai AC ada. Periksa apakah ada kesalahan pengisian awal thyristor yang tercatat sebelum kesalahan tegangan di bawah batas muncul.

Juga verifikasi input sinkronisasi fasa AC ke papan utuh — koneksi sinyal sinkronisasi yang rusak menghasilkan sudut pemicu yang salah yang mengakibatkan output DC yang dikoreksi rendah atau nol.

T2: Bisakah SCR firing card A5E01105817 diperbaiki di tingkat papan daripada diganti?

Perbaikan tingkat komponen layak untuk papan seperti A5E01105817 di mana kegagalan terlokalisasi pada komponen yang dapat diidentifikasi — transformator pulsa, optocoupler, IC deteksi persilangan nol, atau komponen pasif dalam jaringan waktu RC.

Perusahaan perbaikan drive khusus dengan pengalaman pada papan pemicu analog Siemens seringkali dapat mengidentifikasi dan mengganti komponen yang rusak dengan biaya sebagian kecil dari biaya pengadaan papan pengganti.

Perbaikan sangat menarik untuk suku cadang yang dihentikan di mana pasokan papan pengganti dari pasar sekunder terbatas atau tidak pasti.

Selalu minta uji beban fungsional setelah perbaikan untuk mengonfirmasi keenam saluran pemicu berfungsi dengan benar.

T3: Drive V50 memicu jembatan SCR tetapi menunjukkan arus fasa yang tidak seimbang pada input. Suplai telah dikonfirmasi seimbang. Mungkinkah A5E01105817 menyebabkannya?

Arus input yang tidak seimbang dengan suplai yang seimbang terkonfirmasi adalah tanda klasik dari sudut pemicu yang tidak seragam di keenam posisi SCR — satu atau lebih saluran pada A5E01105817 memberikan pulsa pemicunya pada sudut fasa yang berbeda dari yang lain.

Ini dapat disebabkan oleh komponen RC yang bergeser dalam jaringan waktu untuk satu saluran, atau dari transformator pulsa yang rusak.

Verifikasi dengan mengukur sudut fasa setiap pulsa gerbang thyristor relatif terhadap persilangan nol AC yang sesuai, menggunakan osiloskop.

Sudut yang tidak seragam mengonfirmasi masalah kartu pemicu.

T4: A5E01105817 pengganti telah dipasang dan drive dimulai tanpa kesalahan, tetapi waktu pengisian awal tampaknya lebih lama dari sebelumnya. Apakah ini normal?

Waktu pengisian awal yang sedikit lebih lama setelah penggantian papan dapat terjadi jika parameter ramp sudut pemicu pengisian awal papan baru berbeda dari toleransi komponen papan asli.

Dalam kebanyakan kasus ini tidak berbahaya dan drive beroperasi secara normal setelah pengisian awal selesai.

Jika waktu pengisian awal secara signifikan lebih lama — beberapa menit daripada detik — verifikasi bahwa tegangan bus DC benar-benar terbangun dengan kecepatan yang wajar selama pengisian awal.

Pembangunan yang terlalu lambat dengan kartu pemicu yang berfungsi dapat menunjukkan masalah resistor pengisian awal atau kontaktor yang tidak terkait dengan kartu pemicu SCR.

T5: SINAMICS V50 telah mencapai akhir masa pakainya dan drive pengganti sedang direncanakan. Apa jalur migrasi yang direkomendasikan?

Untuk aplikasi pompa dan kipas dalam rentang daya V50, SINAMICS G120X adalah platform penerus saat ini dari Siemens. Ini mencakup rentang 37–250 kW yang sama dengan fungsi kontrol khusus pompa, optimasi energi, dan konektivitas fieldbus.

Berbeda dengan penyearah thyristor V50, G120X menggunakan opsi front-end aktif berbasis IGBT untuk kualitas daya yang lebih baik, atau penyearah dioda pasif dalam konfigurasi standar. Perencanaan migrasi harus memperhitungkan perbedaan dalam kabel kontrol, parameterisasi, dan konfigurasi fieldbus antara kedua platform.

Siemens menyediakan dokumentasi dukungan migrasi khusus aplikasi untuk transisi V50 ke G120X.
