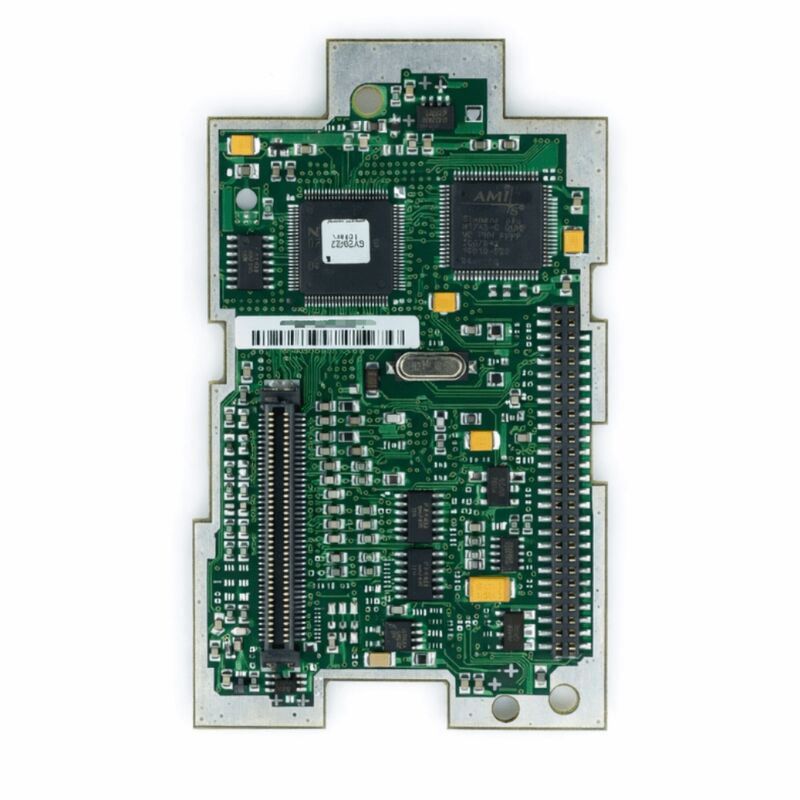

ORIGINAL SIEMENS MM430 INVERTER/CONVERTER CPU CONTROL BOARD/MAIN BOARD MC00160783M01 MCOO16O783MO1

MC00160783M01 ∙ Inverter CPU / IO Control Board ∙ Sistem Penggerak Frekuensi Variabel Industri

Nomor Bagian:MC00160783M01

Jenis produk:Inverter CPU / IO Control Board (Integrated Control PCB)

Fungsi:Papan kontrol antarmuka CPU pusat dan input/output untuk sistem konverter frekuensi industri / inverter

Aplikasi:Mesin penggerak kecepatan variabel industri AC, inverter frekuensi, sistem penggerak otomatis

Gambaran umum

MC00160783M01 adalah papan sirkuit cetak CPU terintegrasi dan kontrol I / O yang dirancang untuk drive frekuensi variabel industri (VFD) dan sistem inverter.Dalam arsitektur inverter industri modern, papan kontrol CPU IO adalah inti operasional: ia menyatukan prosesor drive yang menjalankan algoritma kontrol motor, manajemen parameter,dan protokol komunikasi dengan sirkuit antarmuka input / output yang menghubungkan drive ke sistem otomatisasi yang lebih luas.

Pada satu papan, kartu kontrol CPU IO menangani perhitungan waktu nyata yang diperlukan untuk kontrol motor dan secara bersamaan mengelola sinyal diskrit dan analog yang menghubungkan drive ke sensor,alat pemicu, PLC, dan panel operator.

Konverter frekuensi industri mengandalkan papan IO CPU sebagai pusat pengambilan keputusan mereka.

Referensi kecepatan datang dari sistem kontrol pabrik. sinyal umpan balik dari sensor arus motor, umpan balik encoder, dan monitor suhu diproses. output kontrol untuk memulai, berhenti, maju,KembaliSemua ini melewati MC00160783M01.

Ketika papan ini gagal, drive biasanya kehilangan semua kemampuan operasional - mungkin akan menyala tetapi tidak dapat menerima perintah, atau mungkin tidak menyelesaikan urutan pengujian sendiri sama sekali.

Penunjuk versi MC00160783M01 M01 mengidentifikasi ini sebagai versi pertama dari papan khusus ini, menetapkan perannya dalam garis dasar konfigurasi drive.

Papan kontrol industri dari jenis ini dirancang untuk standar keandalan yang ketat. Mereka harus beroperasi terus menerus tanpa gangguan di lingkungan industri di mana getaran,perubahan suhu, dan kebisingan elektromagnetik adalah rutin.

Spesifikasi Utama

Arsitektur CPU dan IO Terintegrasi

MC00160783M01 mengintegrasikan dua fungsi yang pada generasi drive sebelumnya sering menempati papan terpisah: CPU dan antarmuka IO.Bagian CPU mengeksekusi algoritma pengendalian motor dalam drive modern ini biasanya kontrol vektor atau torsi langsung kontrol algoritma yang membutuhkan waktu yang tepat dan tingkat pengambilan sampel yang tinggi.

Algoritma menghitung vektor tegangan yang diperlukan untuk diterapkan pada motor berdasarkan kecepatan atau torsi yang diperintahkan dan arus motor yang diukur.

Ini menghasilkan perintah switch PWM yang pergi ke driver gerbang IGBT drive, dan itu dilakukan pada waktu siklus diukur dalam mikrodetik.

Bagian IO menangani tugas yang lebih lambat tetapi sama pentingnya untuk menghubungkan drive ke lingkungan pabrik.

Masukan digital menerima sinyal dari sumber eksternal: perintah PLC mulai, sinyal pengakuan kesalahan, input switch termal motor, loop darurat berhenti.Output digital mengirim sinyal status kembali ke PLC: drive berjalan, pada kecepatan, kesalahan, siap.

Input analog mengambil referensi kecepatan dari sistem kontrol proses biasanya sinyal arus 4 20 mA atau sinyal tegangan 0 10 V.

Output analog melaporkan kecepatan motor atau torsi aktual kembali ke sistem DCS atau SCADA.

Menggabungkan kedua fungsi pada MC00160783M01 mengurangi jumlah papan di drive, menyederhanakan kabel internal,dan meningkatkan integritas sinyal ¢ antarmuka CPU dan IO berbagi referensi dasar umum tanpa jalur sinyal antar papan yang dibutuhkan desain terpisah.

Pengolahan Kontrol Motor

CPU pada MC00160783M01 melakukan kontrol motor real-time pada tingkat yang dibutuhkan oleh strategi modulasi drive.,Siklus kontrol berjalan pada frekuensi yang sama CPU harus menyelesaikan perhitungan loop kontrol penuhnya dalam satu periode switching.

Pada frekuensi 4 kHz, yaitu 250 mikrodetik per siklus kontrol.

Dalam jendela itu CPU membaca input ADC, menjalankan algoritma kontrol, memperbarui siklus tugas PWM, dan menangani setiap permintaan komunikasi.

Prosesor IO, berjalan bersamaan,memindai masukan digital dengan kecepatan yang cukup cepat untuk menangkap sinyal dari pabrik sinyal start/stop atau input kesalahan harus terdeteksi dalam beberapa milidetik untuk merespons dengan tepat.

The analogue inputs are sampled at rates appropriate for the slowest process variable (typically speed reference at 10ms update rate) up to the fastest feedback signal (current feedback sampled at the control cycle rate).

Pertimbangan Penggantian

Saat mengganti MC00160783M01, set parameter drive yang menyimpan semua data konfigurasi untuk motor, mode kontrol, penugasan IO, pengaturan komunikasi,dan ambang perlindungan harus di backup dari drive sebelum penghapusan.

Setelah memasang papan pengganti dan menyalakan daya pada drive, periksa apakah memori drive mempertahankan set parameter (beberapa drive menyimpan parameter dalam memori nonvolatile pada board itu sendiri,sementara yang lain menyimpannya di modul memori terpisah atau di Control Unit).

Jika set parameter disimpan pada papan yang diganti, ia harus dimuat kembali dari cadangan sebelum dikomisi.

Pengaturan jumper, posisi saklar DIP, dan setiap saklar konfigurasi perangkat keras pada papan asli harus ditransfer atau dicocokkan pada papan pengganti sebelum pemasangan.

FAQ

Q1: Setelah petir menyerang pasokan pabrik, inverter tidak lagi merespons perintah jalan. Tahap daya tampak tidak rusak dan DC bus mengisi dengan benar. Apakah MC00160783M01 yang salah?

Kejadian gelombang yang disebabkan oleh petir biasanya merusak bagian antarmuka IO papan kontrol

Jika drive power up (DC bus charge, display lights) tapi tidak merespons sinyal input dan tidak menghasilkan output motor, antarmuka IO pada MC00160783M01 kemungkinan telah rusak.

Periksa untuk indikator lain: kode kesalahan pada layar yang menunjukkan kesalahan perangkat keras internal mengkonfirmasi kerusakan tingkat papan.

T2: Tampilan drive benar-benar kosong setelah menyalakan. Tegangan pasokan dikonfirmasi benar. Apakah MC00160783M01 yang salah?

Tampilan kosong dengan konfirmasi tegangan pasokan yang benar menunjukkan baik sumber daya internal papan CPU telah gagal,atau komunikasi tampilan antara papan CPU dan panel tampilan telah terganggu.

Sebelum menyimpulkan bahwa papan CPU IO telah gagal, periksa kabel penghubung antara papan dan panel tampilan

Periksa juga setiap sekring daya kontrol di papan. Jika pasokan mencapai papan tetapi tampilan tetap kosong, papan CPU membutuhkan penggantian.

P3: Drive menjalankan motor dengan benar dalam mode manual lokal tetapi tidak merespons sinyal perintah jarak jauh melalui masukan digital.Apa kemungkinan kesalahan?

A drive that responds locally but not remotely with confirmed correct IO wiring suggests that the digital input section of the MC00160783M01 has a fault — the optocouplers for the remote command inputs may have failed while other circuitry remains functional.

Memverifikasi pengaturan parameter yang memilih antara sumber kontrol lokal dan remote memastikan drive dikonfigurasi untuk remote input control.

Jika pengaturan benar dan indikator LED masukan digital pada papan tidak menyala saat sinyal jarak jauh diterapkan, optocouplings masukan telah gagal.

T4: MC00160783M01 pengganti telah dipasang. drive berjalan tetapi menampilkan kecepatan motor yang salah pada output analog dan PLC menerima umpan balik kecepatan yang salah. Apa yang harus diperiksa?

Sinyal output analog yang salah setelah penggantian papan biasanya disebabkan oleh pergeseran kalibrasi di bagian output analog papan baru,atau oleh ketidakcocokan dalam parameter konfigurasi rentang output. Periksa pengaturan parameter untuk kisaran output analog (pilihan 10V atau 420mA, dan skala output).

Jika parameter sesuai dengan konfigurasi asli tetapi output masih tidak benar, sirkuit output analog pada papan pengganti memiliki masalah kalibrasi atau komponen yang membutuhkan servis.

T5: MC00160783M01 digambarkan sebagai versi M01. Jika pengganti menunjukkan M02 atau revisi berikutnya, apakah aman digunakan?

Revisions of a control board within the same part number family are generally backward compatible — the M02 revision would include component updates or reliability improvements while maintaining the same functional specification and physical interface.

Namun, konfirmasi dengan dokumentasi produsen drive atau katalog suku cadang bahwa revisi M02 tercantum sebagai pengganti langsung untuk M01 sebelum pemasangan.

Beberapa perubahan revisi melibatkan pembaruan firmware yang mempengaruhi kompatibilitas parameter.
