ORIGINAL SIEMENS S120 INVERTER/CONVERTER IGD Papan pemicu A5E36717803 A5E367178O3

Siemens A5E36717803 | Perbaikan Blok Daya SINAMICS — Modul IGBT IGD2/R4 480V/490A dengan Dual FS450R12KE3-S1

Nomor Suku Cadang: A5E36717803

Referensi WLX: WLX_999999

Produsen: Siemens AG (Jerman)

Jenis Produk: Perakitan Perbaikan Blok Daya SINAMICS — Papan Inverter Kontrol Penggerak

Gambaran Umum

A5E36717803 adalah perakitan Perbaikan Blok Daya SINAMICS dalam seri IGD2/R4 untuk aplikasi 480V/490A — papan driver gerbang generasi berikutnya dan set modul IGBT yang menggantikan perakitan A5E00714562 dan A5E00825002 sebelumnya. Di mana blok daya sebelumnya masing-masing menyertakan satu modul IGBT FS450R12KE3-S1, A5E36717803 membawa konfigurasi selangkah lebih maju: ia menyertakan dua modul IGBT FS450R12KE3-S1, memberikan perakitan ini peringkat arus kontinu 490A yang lebih tinggi yang dibutuhkan untuk penggerak SINAMICS di bagian atas rentang daya sasis 480V.

Penunjukan WLX_999999 — terlihat pada label produk di samping nomor A5E — adalah referensi rekayasa layanan internal Siemens untuk konfigurasi blok daya spesifik ini. Referensi berawalan WLX mengidentifikasi perakitan perbaikan berdasarkan kelompok rekayasa layanannya, membedakannya dari nomor produk pesanan pasar.

Nomor A5E36717803 adalah apa yang muncul dalam sistem pemesanan dan basis data suku cadang; referensi WLX adalah apa yang digunakan oleh insinyur layanan saat mendokumentasikan perbaikan lapangan dan catatan layanan.

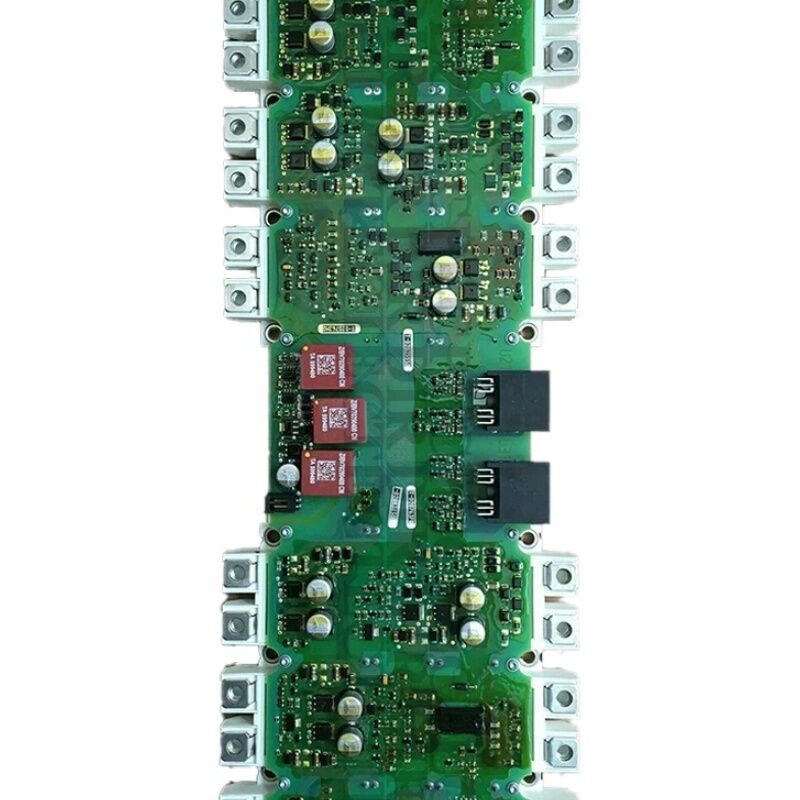

Perakitan ini dipasok sebagai unit yang lengkap dan serasi — papan driver gerbang IGD2 dan kedua modul IGBT tiba bersama, siap untuk antarmuka termal untuk pemasangan.

Pencocokan papan driver gerbang dengan modul IGBT spesifik bukanlah kebetulan: parameter penggerak gerbang (nilai resistor gerbang, kemampuan arus keluaran, waktu) di papan IGD2 dikalibrasi secara khusus untuk karakteristik gerbang FS450R12KE3-S1.

Memisahkan perakitan dan mencari komponen secara individual menimbulkan risiko ketidakcocokan penggerak gerbang yang dapat memperpendek umur IGBT atau menghasilkan perilaku switching yang abnormal.

Spesifikasi Utama

Konfigurasi Dual-IGBT pada 490A

Langkah dari konfigurasi single-IGBT ke dual-IGBT didorong oleh batas termal modul IGBT individu. FS450R12KE3-S1 memiliki peringkat 450A, tetapi dalam praktiknya, pada arus keluaran kontinu tertinggi dan dengan operasi frekuensi pembawa penuh, anggaran termal satu modul membatasi arus yang dapat digunakan di bawah 490A.

Dengan memasang dua modul FS450R12KE3-S1 — satu untuk setiap setengah pasangan fasa inverter atau diatur dalam konfigurasi paralel — A5E36717803 menyebarkan arus dan panas di antara dua perangkat, mencapai peringkat 490A yang lebih tinggi sambil menjaga setiap modul dalam area operasi yang aman.

Desain dual-modul ini juga meningkatkan keandalan melalui derating. Setiap modul beroperasi pada fraksi yang lebih rendah dari peringkat maksimum absolutnya, yang mengurangi ayunan suhu sambungan selama siklus beban dan memperpanjang umur pakai modul dibandingkan dengan desain single-modul yang beroperasi lebih dekat ke batasnya.

Papan driver gerbang IGD2 di A5E36717803 diadaptasi untuk menggerakkan kedua modul IGBT secara sinkron — kedua perangkat dalam posisi fasa inverter yang diberikan menerima pulsa gerbangnya secara bersamaan, memastikan pembagian arus yang seimbang antara dua modul paralel.

Arsitektur IGD2/R4

Bentuk faktor R4 mengidentifikasi format pemasangan fisik yang digunakan di seluruh rentang daya penggerak sasis SINAMICS ini. Papan IGD2 dipasang langsung pada perakitan modul IGBT dan terhubung ke Unit Kontrol penggerak melalui antarmuka standar.

Antarmuka ini membawa perintah switching PWM dari CU ke IGD2, dan membawa data pengukuran arus dan sensor suhu dari IGD2 kembali ke algoritma kontrol loop tertutup CU.

Papan IGD2 mengimplementasikan perlindungan desaturasi tingkat perangkat keras pada setiap posisi IGBT. Ketika IGBT diperintahkan untuk menyala, IGD2 memantau tegangan kolektor-emitor.

Jika tegangan gagal turun ke tingkat saturasi yang diharapkan — menunjukkan bahwa perangkat tidak dapat menghantarkan arus yang diperintahkan — IGD2 segera menekan semua pulsa gerbang. Respons tingkat mikrodetik ini mencegah jenis arus berlebih yang berkelanjutan yang menghancurkan sambungan IGBT, bertindak lebih cepat daripada respons kesalahan perangkat lunak apa pun di Unit Kontrol.

Catatan Bahan Antarmuka Termal (TIM)

Akhiran "TIM" yang terkadang dirujuk dalam dokumentasi layanan A5E36717803 menunjukkan bahwa perakitan dipasok dengan Bahan Antarmuka Termal yang sudah terpasang atau disertakan. Kopling termal yang benar antara pelat dasar modul IGBT dan heatsink penggerak sangat penting — resistansi termal pada antarmuka ini secara langsung menentukan seberapa tinggi suhu sambungan IGBT naik selama operasi beban penuh.

TIM yang hilang atau salah diterapkan adalah penyebab umum alarm suhu berlebih IGBT pasca-pemasangan (F30022) bahkan ketika heatsink itu sendiri didinginkan dengan baik.

FAQ

T1: Penggerak saat ini memiliki blok daya A5E00714562. Bisakah A5E36717803 dipasang langsung sebagai pengganti?

A5E36717803 adalah pengganti yang ditunjuk Siemens untuk A5E00714562 dan dirancang sebagai pengganti lapangan untuk perakitan tersebut. Di sebagian besar konfigurasi sasis SINAMICS G120 dan G150 dalam rentang daya yang berlaku, ia dipasang di posisi yang sama dan berinteraksi dengan cara yang sama.

Namun, konfirmasikan status produksi dan versi firmware penggerak spesifik terhadap tabel penerapan pengganti Siemens.

Beberapa penggerak produksi awal mungkin memerlukan pembaruan firmware sebelum identifikasi elektronik papan IGD2 yang lebih baru dikenali dengan benar oleh sistem manajemen komponen penggerak.

T2: Apa arti penunjukan "WLX_999999" pada label?

WLX adalah sistem referensi kelompok rekayasa layanan internal Siemens untuk perakitan perbaikan penggerak. WLX_999999 mengidentifikasi konfigurasi blok daya tertentu ini dalam sistem suku cadang perbaikan Siemens.

Ini digunakan oleh insinyur layanan Siemens untuk dokumentasi perbaikan dan catatan layanan.

Untuk tujuan pemesanan dan suku cadang, nomor A5E36717803 adalah referensi yang benar. Nomor WLX tidak menggantikan nomor A5E dalam konteks pembelian atau inventaris apa pun.

T3: Penggerak menunjukkan F30022 (suhu berlebih IGBT) dalam waktu 10 menit operasi beban penuh setelah blok daya A5E36717803 dipasang. Heatsink tidak terasa panas. Apa penyebab yang paling mungkin?

F30022 segera setelah pemasangan dengan heatsink dingin adalah tanda klasik bahan antarmuka termal yang salah atau hilang antara pelat dasar modul IGBT dan permukaan heatsink.

Jika TIM tidak diterapkan selama pemasangan, atau diterapkan secara tidak merata, resistansi termal dari sambungan IGBT ke heatsink jauh lebih tinggi daripada yang diharapkan oleh model termal penggerak.

Sambungan IGBT mencapai suhu berlebih sebelum badan heatsink sempat menghangat secara signifikan.

Lepaskan dan pasang kembali blok daya dengan aplikasi TIM yang benar mengikuti prosedur pemasangan Siemens.

T4: A5E36717803 menyertakan dua modul IGBT. Jika salah satu dari dua modul gagal dalam layanan, bisakah hanya modul itu yang diganti?

Tidak — mengganti satu modul sambil mempertahankan yang lain mengubah karakteristik pasangan yang serasi dari perakitan.

Kedua modul FS450R12KE3-S1 di A5E36717803 beroperasi secara paralel dan harus memiliki karakteristik switching yang serasi untuk pembagian arus yang seimbang.

Ketika satu gagal, perakitan A5E36717803 yang lengkap harus diganti.

Memasang modul IGBT baru di samping modul lama dengan karakteristik ambang gerbang dan kecepatan switching yang berbeda berisiko pembagian arus yang tidak setara, yang dapat membebani modul baru atau menyebabkan ketidakseimbangan waktu.

T5: Blok daya ini terdaftar sebagai dihentikan. Apakah A5E36717803 masih tersedia melalui saluran apa pun?

Dengan suku cadang yang dihentikan oleh Siemens, pasar purna jual industri adalah sumber utama. Perusahaan perbaikan penggerak SINAMICS spesialis sering kali memiliki perakitan blok daya yang teruji dari seri ini.

Saat mencari, konfirmasikan referensi WLX pada label cocok untuk memverifikasi bahwa perakitan adalah konfigurasi yang benar, dan minta dokumentasi yang menunjukkan hasil pengujian fungsional sebelum pengiriman.

Program pertukaran layanan — di mana unit yang rusak dikembalikan dengan imbalan pengganti yang teruji — adalah pilihan lain yang ditawarkan oleh banyak spesialis perbaikan penggerak industri.
