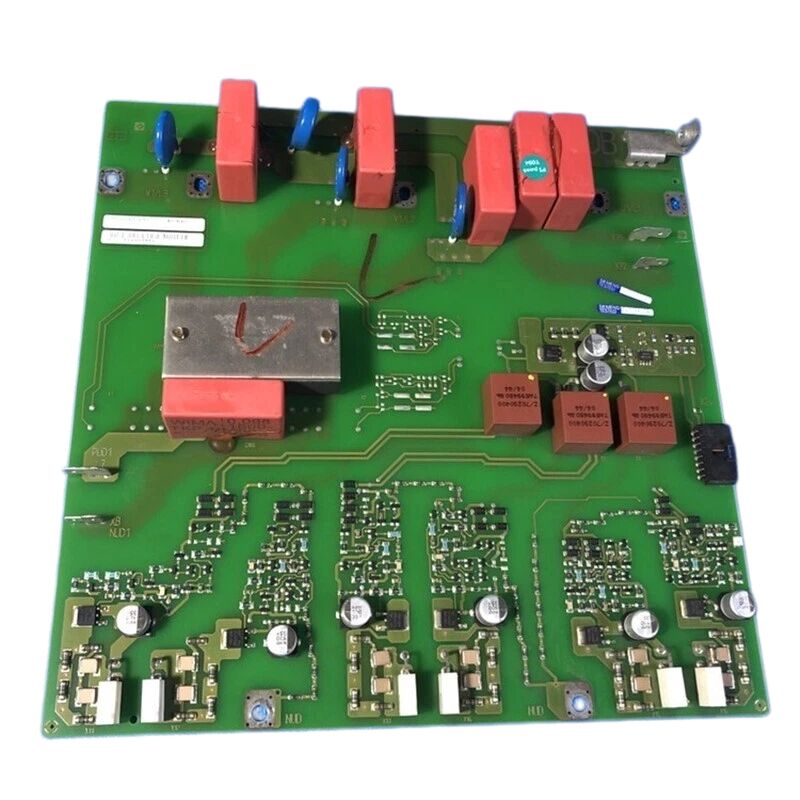

SIEMENS 430/440 INVERTER/CONVERTER SCR Papan pemicu TDB Papan A5E00173192 A5EOO173192

Siemens A5E00173192 A5E-Series internal drive papan sirkuit

Nomor Bagian:A5E00173192

Produsen:Siemens AG (Jerman)

Jenis produk:Papan sirkuit penggerak internal

Keluarga produk:Komponen drive internal seri Siemens A5E

Aplikasi:Papan elektronik internal untuk sistem penggerak dan inverter industri Siemens

Status produksi:Dihentikan oleh Produsen

Negara asal:Jerman

Gambaran umum

A5E00173192 adalah papan sirkuit penggerak internal seri Siemens A5E, salah satu dari banyak rangkaian cetak yang digunakan dalam platform penggerak dan inverter industri Siemens.A5E adalah sistem penomoran komponen internal Siemens yang diterapkan di seluruh keluarga drive, dari seri MICROMASTER melalui SIMOVERT MASTERDRIVES dan SINAMICS.

Setiap kumpulan bernomor A5E adalah sub-board fungsional tertentu dalam arsitektur elektronik unit drive, apakah itu melayani catu daya, sinyal kontrol, pengukuran, atau fungsi antarmuka.

Unit penggerak Siemens modular dalam konstruksi elektronik mereka. daripada satu papan monolitik, elektronik internal sebuah drive dibagi menjadi beberapa PCB,masing-masing menangani serangkaian fungsi yang ditentukan. Beberapa papan mengelola power supply switching untuk elektronik kontrol drive.

Yang lain menangani input analog dan kondisi sinyal output, antarmuka I / O digital, atau kipas dan sirkuit manajemen termal.

Yang lain berfungsi sebagai papan antarmuka antara papan kontrol utama drive dan bagian daya.

A5E00173192 adalah salah satu perakitan fungsional internal dalam arsitektur berlapis ini.

Kehadiran papan dalam catatan pemeliharaan biasanya muncul ketika drive sedang diperbaiki atau elektronik internalnya diganti setelah kegagalan tingkat komponen.

Mengidentifikasi papan yang benar dengan nomor A5E sangat penting ️ sebutan A5E unik untuk perakitan produksi tertentu,dan mengganti papan yang terlihat mirip dengan nomor bagian yang berbeda dapat mengakibatkan sirkuit yang tidak kompatibel yang tidak berfungsi dengan benar di tumpukan elektronik drive.

Spesifikasi Utama

A5E Penomoran dan Identifikasi Papan

A5E dalam nomor bagian internal Siemens mewakili kelas tertentu dari suku cadang dan layanan yang diproduksi di fasilitas manufaktur Jerman Siemens.Nomor ini muncul pada label dewan sendiri, pada diagram kabel internal drive, dan dalam dokumentasi layanan drive.

Mereka berbeda dari nomor pesanan pasar utama drive (6SE, 6SL, 6RA, dan awalan serupa).

Ketika drive dibuka untuk pemeliharaan internal, nomor A5E pada setiap papan adalah pengidentifikasi definitif untuk sumber pengganti.

Angka tersebut secara langsung mengkodekan desain sirkuit khusus papan, spesifikasi komponen, dan revisi produksi yang semuanya harus cocok agar pengganti berfungsi dengan benar.

A5E00173192 berada di kisaran komponen drive A5E yang bernomor lebih rendah, menunjukkan bahwa itu diproduksi selama periode sebelumnya dalam sejarah produk drive Siemens.

Papan dalam kisaran jumlah ini biasanya dikaitkan dengan SIMOVERT MASTERDRIVES warisan dan awal platform SINAMICS,serta dengan keluarga MICROMASTER yang mendahului SINAMICS dalam portofolio drive Siemens.

Sumber Daya Papan A5E yang Dihentikan

Dengan A5E00173192 yang dihentikan oleh Siemens, pilihan sumber terbagi menjadi dua kategori: pasar suku cadang industri dan layanan perbaikan drive khusus.

Pasar industri menawarkan papan yang dikeluarkan dari drive yang sudah tidak digunakan, papan yang disimpan di stok cadangan lama, dan perakitan yang telah dibersihkan, diuji,dan diberikan garansi oleh perusahaan perbaikan.

Ini adalah sumber yang paling mudah diakses untuk suku cadang yang tidak lagi tersedia melalui saluran resmi Siemens.

Perusahaan-perusahaan khusus perbaikan drive ∙ perusahaan yang membangun kembali Siemens MASTERDRIVES, MICROMASTER,dan unit SINAMICS awal di tingkat dewan kadang-kadang menyimpan persediaan komponen A5E sebagai bagian dari stok pertukaran perbaikan mereka.

Beberapa perusahaan juga dapat memperbaiki papan A5E00173192 yang rusak di tingkat komponen daripada mengganti seluruh perakitan, yang dapat menjadi pilihan yang hemat biaya ketika mode kegagalan papan terlokalisasi.

Dalam kedua kasus, mengkonfirmasi nomor A5E00173192 terhadap label pada papan yang dipasang sebelum sumber sangat penting untuk menghindari menerima bagian yang salah.

Penanganan dan Keamanan ESD

Semua rangkaian PCB seri A5E mengandung komponen yang sensitif terhadap pelepasan elektrostatik (ESD).papan tidak boleh ditempatkan di permukaan yang tidak konduktif (meja plastik), nampan plastik), tidak boleh bersentuhan dengan pakaian yang terbuat dari serat sintetis, dan harus diangkut dan disimpan dalam kemasan konduktif (metal).Sebuah tali pergelangan tangan anti-statis yang tertanam diperlukan saat menangani papan.

Ujung besi pengelasan harus diikat tanah jika ada pekerjaan ulang yang dilakukan.

Tindakan pencegahan ini berlaku untuk A5E00173192 pada semua tahap ¥ menerima pemeriksaan, penyimpanan, pemasangan, dan penghapusan.

FAQ

P1: Sebuah drive Siemens memiliki papan internal berlabel A5E00173192. Bagaimana ini dikonfirmasi sebagai bagian yang benar sebelum memesan penggantian?

Rujuk silang nomor A5E yang dicetak pada label papan yang dipasang dengan diagram kabel internal drive atau daftar bagian.

Untuk unit MASTERDRIVES dan MICROMASTER, daftar suku cadang biasanya ditemukan dalam dokumentasi suku cadang drive (tersedia dari Siemens Industry Support untuk pengguna terdaftar).

Label pada papan itu sendiri adalah referensi utama tidak bergantung pada kesamaan visual dengan papan lain ketika mengidentifikasi nomor A5E yang benar.

T2: A5E00173192 gagal. Apakah layak mencoba perbaikan tingkat komponen daripada sumber papan pengganti?

Perbaikan pada tingkat komponen dapat dilakukan ketika kegagalan terlokalisasi dan komponen yang rusak dapat diidentifikasi - resistor yang terbakar, kapasitor yang gagal, atau konektor yang rusak.Papan seri A5E dari periode ini menggunakan komponen lubang standar dan SMD yang dapat diperbaiki oleh teknisi elektronik yang berkualitas.

Namun, jika kegagalan berada di IC driver gerbang eksklusif atau ASIC khusus Siemens yang tidak tersedia secara komersial, penggantian tingkat papan adalah satu-satunya jalan praktis.

T3: Bisakah drive beroperasi sementara tanpa papan A5E00173192 dipasang?

Ini tergantung pada fungsi khusus papan yang dilakukan dalam tumpukan elektronik drive. papan yang menangani fungsi kontrol utama (sumber daya ke papan kontrol, umpan balik arus utama,Penggerak gerbang) adalah wajib untuk operasi.

Papan yang melayani fungsi tambahan atau tambahan dapat memungkinkan operasi terbatas atau modus diagnostik.Konsultasikan skema drive untuk menentukan apakah A5E00173192 berada dalam jalur sinyal kritis sebelum mencoba operasi tanpa itu.

T4: Apakah ada penerus Siemens atau setara modern untuk A5E00173192 dalam upgrade SINAMICS?

Untuk drive yang dimodernisasi dari platform lama (MASTERDRIVES, versi MICROMASTER yang lebih tua) ke SINAMICS,seluruh perubahan arsitektur elektronik SINAMICS menggunakan DRIVE-CLiQ untuk komunikasi internal daripada antarmuka papan paralel generasi MASTERDRIVES.

Tidak ada setara langsung plug-in untuk papan A5E individu di SINAMICS.dan A5E00173192 tidak memiliki komponen penerus individu dalam arsitektur SINAMICS.

T5: Bagaimana A5E00173192 harus disimpan jika disimpan sebagai cadangan?

Simpan dalam kemasan konduktif aslinya atau, jika kemasan aslinya tidak tersedia, bungkus papan dengan bahan kantong anti-statis termetal dan letakkan dalam wadah konduktif kaku.Kondisi penyimpanan harus kering, dengan suhu antara -25°C dan +70°C dan tanpa kondensasi.

Hindari menempatkan papan di dekat medan magnet yang kuat atau sumber getaran.dan menyertakan catatan pengisian drive yang relevan yang dapat membantu pemasangan di masa depan.
