Siemens A5E00714562 | Perakitan Papan Sirkuit Daya Inverter SINAMICS IGD2/R4 — Driver Gerbang dengan Modul IGBT FS450R12KE3-S1

Nomor Suku Cadang: A5E00714562

Produsen: Siemens AG — Jerman

Jenis Produk: Perakitan Papan Sirkuit Daya Inverter IGD2/R4 (Driver Gerbang + Modul IGBT)

Gambaran Umum

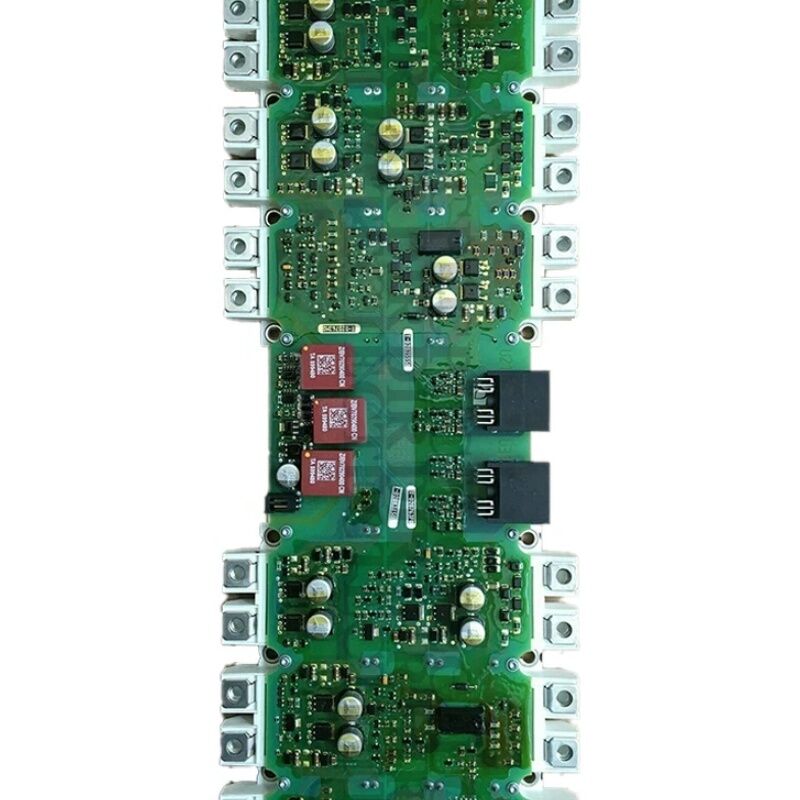

A5E00714562 adalah perakitan papan sirkuit daya SINAMICS Power Block dalam seri IGD2/R4 — perakitan perbaikan blok daya inverter lengkap yang terdiri dari papan Driver Gerbang IGBT generasi kedua (IGD2) yang dipasangkan dengan modul daya IGBT FS450R12KE3-S1.

Perakitan ini merupakan pengganti tingkat perbaikan untuk blok daya bagian inverter pada drive format sasis SINAMICS G120, G120C, dan G150.

Produk ini dihentikan produksinya pada tanggal 1 April 2016, dengan A5E36717803 ditunjuk sebagai penggantinya.

Berada tepat di jantung tahap konversi daya drive, A5E00714562 melakukan pekerjaan inti operasi drive AC: ia mengalihkan tegangan bus DC ke keluaran tiga fasa terkontrol yang menjalankan motor.

Papan driver gerbang IGD2 menghasilkan pulsa switching; modul IGBT FS450R12KE3-S1 melakukan switching daya tinggi yang sebenarnya.

Bersama-sama, keduanya merupakan perakitan konversi daya aktif lengkap untuk bagian inverter sisi motor.

Modul IGBT FS450R12KE3-S1 memiliki peringkat arus yang lebih tinggi daripada FS300R12KE3-S1 yang digunakan dalam perakitan saudara A5E00714561.

Hal ini segera mengidentifikasi A5E00714562 sebagai blok daya untuk drive SINAMICS dalam braket daya yang lebih tinggi — di mana beban motor menuntut ruang termal dan arus tambahan dari modul berkemampuan 450A.

Kedua perakitan melayani ukuran bingkai drive dan peringkat daya yang berbeda dan tidak dapat dipertukarkan, meskipun berbagi format papan IGD2/R4 yang sama dan arsitektur fisik yang sama.

Spesifikasi Utama

Arsitektur IGD2/R4 — Driver Gerbang dan IGBT Bersama-sama

Akhiran R4 dalam penunjukan IGD2/R4 mengacu pada faktor bentuk fisik — revisi keempat dari faktor bentuk blok daya SINAMICS Siemens, yang digunakan dalam rentang daya menengah hingga atas dari keluarga drive sasis G120 dan G150.

Baik papan driver gerbang IGD2 maupun modul IGBT FS450R12KE3-S1 terintegrasi secara fisik dalam perakitan R4, yang dipasang sebagai satu unit pengganti ke pendingin drive.

Papan IGD2 melakukan tiga fungsi simultan: menghasilkan pulsa gerbang PWM dari perintah switching Unit Kontrol, mengakuisisi pengukuran arus fasa motor dari sensor bawaan, dan mengimplementasikan perlindungan arus berlebih tingkat perangkat keras melalui deteksi desaturasi pada setiap enam posisi IGBT.

Modul IGBT FS450R12KE3-S1 menangani sisi daya — mengalihkan arus hingga 450A dalam jembatan inverter pada tegangan bus DC hingga sekitar 700V (untuk input AC 480V) atau 930V (untuk input AC 690V, tergantung pada konfigurasi drive tertentu).

Fakta bahwa papan driver gerbang dan modul IGBT dipasok sebagai perakitan yang cocok — daripada sebagai item terpisah — mencerminkan filosofi desain: resistor gerbang papan IGD2 dan karakteristik driver dioptimalkan secara khusus untuk modul FS450R12KE3-S1.

Mengganti hanya modul IGBT tanpa mengganti papan IGD2 (atau sebaliknya) berisiko ketidakcocokan kinerja antara karakteristik penggerak gerbang dan perilaku switching IGBT.

Status Dihentikan dan Pengganti

A5E00714562 dihentikan produksinya pada 1 April 2016. Penggantinya yang ditunjuk adalah A5E36717803, yang menggabungkan papan driver gerbang IGD2 generasi berikutnya (bagian dari seri IGD2 A5E36717xxx) yang dipasangkan dengan modul IGBT yang kompatibel untuk tingkat daya yang sama.

A5E36717803 berfungsi sebagai pengganti fungsional langsung dalam konfigurasi drive yang sama.

Untuk lokasi yang masih menyimpan perakitan A5E00714562 dalam stok cadangan atau perlu mendapatkannya, pasar industri sekunder tetap menjadi saluran utama.

Suku cadang pengganti A5E36717803 adalah opsi yang direkomendasikan untuk pesanan perbaikan baru di mana inventaris A5E00714562 dari pasar sekunder tidak tersedia.

Modul IGBT FS450R12KE3-S1

FS450R12KE3-S1 adalah jembatan IGBT tiga fasa penuh dalam format paket tunggal, dinilai untuk arus kolektor berkelanjutan 450A dengan peringkat VCES 1200V. Tegangan perangkat 1200V memberikan margin yang cukup untuk aplikasi pasokan AC 480V dan 690V, di mana bus DC beroperasi masing-masing sekitar 650V dan 930V.

Konstruksi jembatan penuh menyederhanakan perakitan — semua enam IGBT dari inverter tiga fasa berada dalam satu modul, mengurangi kompleksitas pengkabelan internal dan titik manajemen termal.

Pada arus pengenal 450A, modul ini melayani peringkat daya drive SINAMICS dalam kelas 200–280kW (pada 380–480V) — aplikasi seperti drive pompa besar, kompresor, kipas, dan peralatan proses berkelanjutan di mana beban motor cukup besar dan drive berjalan pada atau mendekati arus penuh untuk waktu yang lama.

FAQ

T1: Drive SINAMICS G120 menunjukkan F30001 (arus berlebih) saat startup. Pengujian Unit Kontrol mengonfirmasi tidak ada kesalahan perangkat lunak. Apakah blok daya A5E00714562 kemungkinan penyebabnya?

F30001 saat startup pada CU yang dipastikan sehat dapat mengakibatkan IGBT yang rusak (kesalahan sirkuit pendek atau sirkuit terbuka) di FS450R12KE3-S1, atau kesalahan driver gerbang di IGD2 yang menyebabkan pengapian yang salah. Uji modul IGBT untuk korsleting di seluruh terminal utama sebelum mengganti seluruh perakitan.

Korsleting di posisi IGBT mana pun dikonfirmasi dengan mengukur resistansi yang sangat rendah antara terminal bus DC dengan sinyal gerbang dilepas.

Kegagalan IGBT yang terkonfirmasi berarti penggantian blok daya penuh — baik papan IGD2 maupun modul IGBT, seperti yang dipasok dalam A5E00714562.

T2: A5E00714562 telah dihentikan. Bisakah penggantinya A5E36717803 dipasang sebagai pengganti langsung?

A5E36717803 adalah pengganti yang ditunjuk Siemens dan dirancang sebagai pengganti fungsional dalam konfigurasi drive yang sama. Untuk sebagian besar instalasi, pemasangan fisik, antarmuka DRIVE-CLiQ, dan koneksi bus DC kompatibel.

Namun, konfirmasikan model drive SINAMICS, status produksi, dan versi firmware tertentu terhadap dokumentasi penerapan pengganti Siemens sebelum memasang.

Beberapa unit SINAMICS produksi awal mungkin memerlukan pembaruan firmware sebelum blok daya generasi yang lebih baru dipasang, karena fungsi pengenalan blok daya drive berkomunikasi dengan papan IGD2 melalui bus data drive.

T3: Setelah memasang blok daya A5E00714562, drive menunjukkan alarm A30031 (suhu berlebih unit daya). Suhu sekitar berada dalam spesifikasi. Apa penyebab yang paling mungkin?

A30031 segera setelah pemasangan blok daya hampir selalu merupakan masalah antarmuka termal. Modul IGBT FS450R12KE3-S1 harus dipasang pada pendingin dengan bahan antarmuka termal yang benar (biasanya senyawa termal atau bantalan perubahan fasa) di antara pelat dasar modul dan permukaan pendingin.

Jika bahan termal dihilangkan, diterapkan secara tidak merata, atau jenisnya salah, resistansi termal sambungan-ke-pendingin meningkat secara signifikan.

Ini menyebabkan suhu sambungan IGBT naik lebih cepat di bawah beban daripada suhu badan pendingin, memicu alarm suhu berlebih sebelum pendingin itu sendiri terasa hangat.

Periksa kembali pemasangan antarmuka termal.

T4: Dua drive dengan model SINAMICS G120 yang sama dipasang pada jalur produksi yang sama. Satu telah gagal dan perlu diganti blok dayanya. Bisakah blok daya dipindahkan dari drive yang berfungsi sebagai tindakan sementara sambil menunggu pengganti?

Ini secara teknis mungkin — blok daya dari drive yang berfungsi kompatibel dengan drive yang rusak. Namun, ini mentransfer risiko waktu henti ke drive yang berfungsi, yang sekarang beroperasi tanpa suku cadang yang teruji.

Secara umum praktik yang lebih baik adalah menjalankan kedua drive dalam keadaan semula dan mendapatkan suku cadang pengganti secara darurat dari pasar sekunder.

Memindahkan blok daya antar drive hanya disarankan jika konsekuensi produksi dari kedua drive mati secara bersamaan lebih kecil daripada konsekuensi satu drive mati selama waktu tunggu pengadaan.

T5: Drive SINAMICS G150 mengalami kegagalan blok daya A5E00714562 setelah kejadian lonjakan tegangan jaringan yang terkonfirmasi. Haruskah sisa elektronik drive diperiksa sebelum blok pengganti dipasang?

Ya — lonjakan tegangan jaringan yang cukup untuk menghancurkan blok daya juga dapat membebani komponen lain. Sebelum memasang blok daya pengganti, periksa kapasitor tautan DC untuk pembengkakan atau kebocoran (inspeksi visual) dan ukur sirkuit pengisian awal bus DC untuk fungsi yang benar.

Periksa Unit Kontrol untuk kode kesalahan yang tersimpan sebelum kejadian kegagalan. Konfirmasikan resistor pengereman (jika terpasang) dan sirkuit chopper rem utuh.

Memasang blok daya baru ke drive dengan sirkuit pengisian awal yang terbebani, kapasitor yang rusak, atau sistem pengereman yang terganggu berisiko merusak kembali perakitan baru.

Inspeksi masuk yang menyeluruh terhadap sisa elektronik drive membutuhkan waktu jauh lebih sedikit daripada mendapatkan blok daya pengganti kedua.
