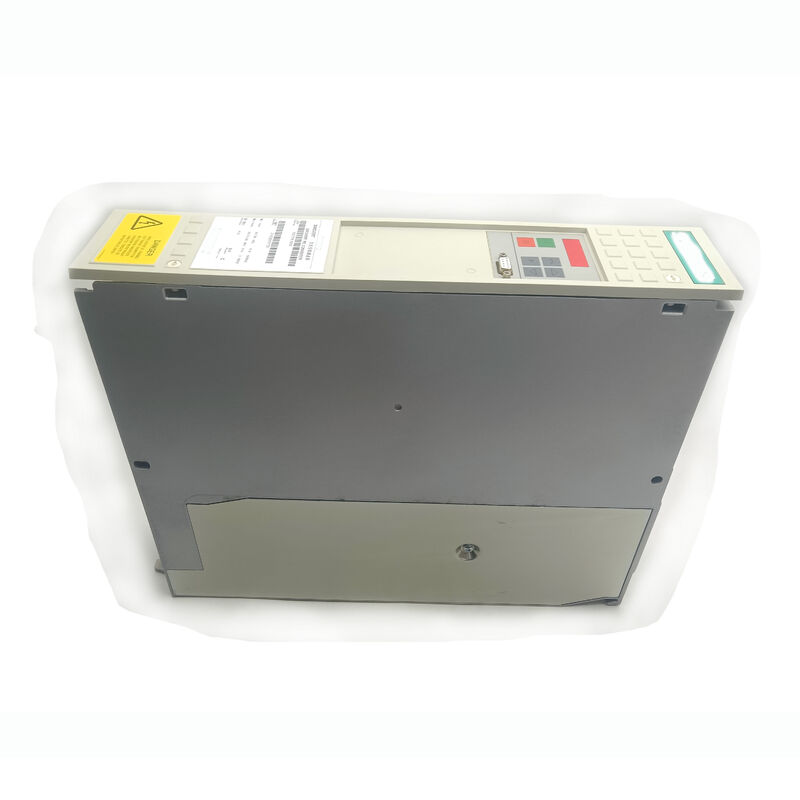

6SE7016-1EA51 | Siemens SIMOVERT Masterdrives VC AC Compact Converter — Perangkat Keras 380–480V AC / 2.2kW / 6.1A / 51-Revisi

6SE7016-1EA51 dan 6SE7016-1EA61 — Revisi Sebelumnya dan Selanjutnya

6SE7016-1EA51 adalah varian revisi sebelumnya dari konverter kompak AC-AC 6SE7016-1EA61. Keduanya merupakan unit kompak kontrol vektor SIMOVERT MASTERDRIVES VC dengan input AC 380–480V pada 2,2kW / 6,1A. Akhiran revisi membedakan generasi perangkat kerasnya:

Revisi "51" mewakili generasi produksi SIMOVERT MASTERDRIVES sebelumnya. Kinerja kelistrikan — nilai daya, arus, rentang tegangan, dan kemampuan kontrol — konsisten antara revisi 51 dan 61. Perbedaan perangkat keras bersifat internal pada setiap unit kompak.

Spesifikasi Utama

Pengoperasian Mandiri AC-AC

Seperti 6SE7016-1EA61, 6SE7016-1EA51 adalah konverter AC-AC — konverter ini terhubung langsung ke pasokan listrik AC 380–480V dan mencakup tahap penyearah dan inverter internalnya sendiri. Tidak diperlukan modul suplai bus DC eksternal.

Konfigurasi AC-AC mandiri ini merupakan keunggulan utama seri 6SE7016-1EA dibandingkan seri DC-AC 1TA untuk aplikasi drive tunggal:

Desain sistem yang lebih sederhana:Satu drive, satu sambungan listrik, satu kabel motor. Tidak ada bus DC bersama untuk diukur, dipasang, atau dikomisi.

Operasi independen:Setiap unit kompak seri 1EA beroperasi secara independen — kesalahan pada satu drive tidak mempengaruhi drive lain dalam instalasi.

Skenario Aplikasi

Penggantian serupa di mesin lama:Mesin produksi dengan konverter ringkas SIMOVERT 51 revisi asli mengalami kesalahan penggerak. 6SE7016-1EA51 menyediakan pengganti yang sesuai dengan perangkat keras — menjaga konsistensi dengan generasi perangkat keras instalasi yang ada.

Cadangan pemeliharaan terencana:Fasilitas yang memelihara peralatan SIMOVERT MASTERDRIVES VC dari era produksi sebelumnya menyimpan unit 6SE7016-1EA51 di rak untuk pemulihan kesalahan yang cepat tanpa menunggu waktu tunggu sumber.

Pertanyaan Umum

Q1: Bisakah 6SE7016-1EA51 (51 revisi) diganti dengan 6SE7016-1EA61 (61 revisi)?

Secara kelistrikan ya — keduanya berbagi input AC 380–480V yang sama, spesifikasi 2,2kW, 6,1A. Di sebagian besar instalasi, revisi 61 adalah pengganti listrik langsung untuk revisi 51. Verifikasi kompatibilitas papan opsi sebelum mengganti jika papan opsi (PROFIBUS, encoder, papan teknologi) dipasang — konfirmasikan dari dokumentasi SIMOVERT MASTERDRIVES bahwa versi papan opsi tertentu kompatibel dengan perangkat keras revisi 61 sebelum mentransfer.

Q2: Apa perbedaan AC-AC 6SE7016-1EA51 dengan DC-AC 6SE7016-1TA51?

1EA51 dilengkapi penyearah internalnya sendiri — ia terhubung ke pasokan listrik 380–480V AC secara langsung dan beroperasi sebagai penggerak mandiri. 1TA51 tidak memiliki penyearah internal dan memerlukan bus DC 510–650V yang sudah ada sebelumnya dari modul suplai SIMOVERT. Tanda "EA" dan "TA" pada nomor bagian mengidentifikasi kelas tegangan masukan: EA = masukan listrik AC (380–480V AC), TA = masukan bus DC (510–650V DC).

Q3: Berapa rating VT dan CT saat ini untuk 6SE7016-1EA51?

Seperti revisi 61 yang setara, 6SE7016-1EA51 memberikan dua peringkat kelebihan beban: VT (Torsi Variabel) pada nominal 6,1A — mendukung kelebihan beban 136% selama 1 menit; CT (Torsi Konstan) pada arus yang sedikit diturunkan — mendukung kelebihan beban 150% selama 1 menit. Peringkat ini ditetapkan oleh konfigurasi parameter P penggerak (parameter P072 atau setara) agar sesuai dengan profil torsi aplikasi.

Q4: Tindakan pencegahan keselamatan apa yang berlaku saat mengganti 6SE7016-1EA51?

Isolasi dan kunci pasokan listrik 3 fase. Kapasitor internal 1EA51 mempertahankan tegangan berbahaya setelah listrik dilepas — tunggu waktu pengosongan dari dokumentasi pemeliharaan SIMOVERT MASTERDRIVES dan verifikasi tegangan DC pada kapasitor di bawah 50V sebelum menangani. Tangani unit kompak dengan tindakan pencegahan ESD industri normal.
