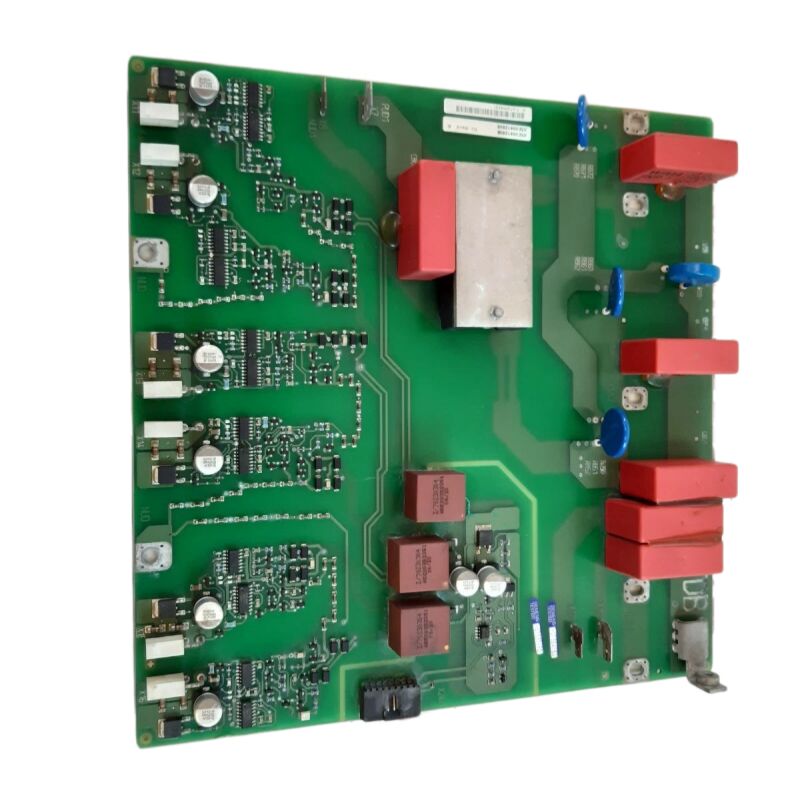

ORIGINAL SIEMENS SCR Trigger Board TDB Board A5E00412608 A5EOO4126O8

Siemens A5E00412608 | MICROMASTER 440 Inverter/Converter Papan Pemicu — PCB Pengapian IGBT untuk Bagian Daya Penggerak

Nomor Suku Cadang: A5E00412608

Referensi Alternatif: A5E00412705

Produsen: Siemens AG (Jerman)

Jenis Produk: Papan Pemicu — PCB Pengapian IGBT untuk Bagian Daya Inverter/Konverter AC

Keluarga Produk: MICROMASTER 440 (MM440)

Berat: ~490 g

Peringkat Api: UL 94V-0

Status Produksi: Dihentikan oleh Produsen

Negara Asal: Jerman

Gambaran Umum

A5E00412608 adalah papan pemicu — rakitan sirkuit cetak pengapian IGBT — untuk penggerak frekuensi variabel AC Siemens MICROMASTER 440. Papan ini berada di antarmuka antara elektronik kontrol digital MM440 dan transistor switching fisik di bagian daya inverter penggerak.

Tugas utamanya lugas namun penting: menerima perintah modulasi lebar pulsa dari papan kontrol dan menerjemahkannya menjadi pulsa gerbang yang tepat waktu yang benar-benar menyalakan dan mematikan transistor IGBT.

Ketika papan ini gagal, tahap keluaran penggerak menjadi sunyi — tidak ada switching, tidak ada tegangan ke motor, tidak ada gerakan.

MICROMASTER 440 adalah platform penggerak AC serbaguna Siemens yang mencakup 0,12 kW hingga 250 kW, dan selama masa produksinya yang panjang, papan ini menjadi salah satu penggerak yang paling banyak digunakan dalam otomatisasi industri di seluruh dunia.

Konveyor, sentrifugal, kompresor, lini ekstruder, peralatan pengangkat, mesin pengemas — daftar aplikasinya hampir sepanjang daftar industri yang mengandalkan penggerak MM440.

Banyak dari instalasi ini tetap produktif hingga saat ini. Menjaga agar tetap berjalan membutuhkan akses yang andal ke komponen penggerak internal seperti A5E00412608, itulah sebabnya pasar purna jual yang sehat terus melayani lokasi lama setelah Siemens menghentikan suku cadang tersebut.

Referensi alternatif A5E00412705 muncul pada papan generasi fungsional yang sama dan sering terdaftar bersama A5E00412608 dalam database suku cadang.

Kedua referensi tersebut menangani posisi yang sama di bagian daya MM440, meskipun mengonfirmasi nomor spesifik terhadap label papan yang terpasang tetap merupakan langkah teraman sebelum melakukan pemesanan.

Spesifikasi Utama

Apa yang Dilakukan Papan Pemicu — dan Mengapa Itu Penting

Bagian inverter MM440 menggunakan jembatan IGBT tiga fasa untuk mengubah tegangan tautan DC penggerak menjadi tegangan AC terkontrol yang dilihat oleh motor. Enam IGBT membentuk jembatan ini — dua per fasa, disusun dalam posisi sakelar atas dan bawah.

Papan pemicu menghasilkan pulsa gerbang untuk masing-masing dari enam perangkat ini.

Pulsa gerbang ini harus tepat waktu. Bahkan kesalahan kecil dalam waktu — pulsa gerbang yang datang sedikit terlalu cepat atau terlambat, atau gagal datang sama sekali — menyebabkan masalah langsung. Pengapian dini perangkat yang salah menciptakan kondisi shoot-through: baik sakelar atas maupun bawah dalam satu fasa menghantarkan secara bersamaan, korsleting tautan DC dan menghasilkan arus berlebih yang merusak.

Pulsa yang hilang membuat fasa motor tidak terdorong, menciptakan bentuk gelombang arus yang tidak simetris, denyutan torsi, dan pemanasan motor.

A5E00412608 mencegah hasil ini. Papan ini mencakup sirkuit deteksi desaturasi yang memantau setiap IGBT selama keadaan aktifnya.

Jika IGBT gagal jenuh secara normal — menunjukkan aliran arus yang tidak dapat didukung oleh perangkat — papan bertindak sebelum perangkat lunak kontrol dapat merespons, menekan semua pulsa gerbang untuk melindungi bagian daya. Respons perangkat keras ini beroperasi dalam mikrodetik.

Peringkat Api UL 94V-0

Peringkat UL 94V-0 dari bahan substrat papan adalah klasifikasi tertinggi dalam seri uji api vertikal UL. Dalam kondisi pengujian, substrat UL 94V-0 harus padam sendiri dalam sepuluh detik setelah setiap lima aplikasi api, dan tidak boleh meneteskan partikel yang terbakar.

Klasifikasi ini mengonfirmasi bahwa bahan PCB A5E00412608 tidak mempertahankan atau menyebarkan pembakaran jika terjadi kesalahan internal atau sumber panas yang berdekatan.

Dalam kabinet penggerak industri di mana banyak papan, kapasitor, dan konduktor arus tinggi menempati ruang tertutup bersama, peringkat ini bukanlah kotak centang — ini adalah properti keselamatan kebakaran praktis yang membatasi bagaimana kesalahan lokal dapat meningkat.

Persyaratan Penanganan ESD

IC driver gerbang dan optocoupler pada A5E00412608 sensitif terhadap ESD. Penanganan apa pun di luar lingkungan yang terkontrol ESD — tangan kosong pada area komponen, kontak dengan permukaan plastik atau pakaian sintetis — berisiko kerusakan yang mungkin tidak terlihat segera tetapi memperpendek masa pakai papan atau menyebabkan perilaku kesalahan intermiten dalam layanan.

Selama pemasangan atau pelepasan, gunakan tali pergelangan tangan yang dibumikan, bekerja di permukaan konduktif, dan bawa papan dalam kemasan metalisasi anti-statis.

Tindakan pencegahan yang sama berlaku untuk pelepasan papan yang rusak — papan tersebut harus dikemas dengan benar untuk dikembalikan ke perusahaan perbaikan jika penilaian tingkat komponen direncanakan.

FAQ

Q1: MM440 memicu kesalahan F022 (kesalahan tanah) saat perintah dijalankan, tetapi kabel motor dan keluaran telah dikonfirmasi bebas dari kesalahan tanah melalui pengujian resistansi isolasi. Mungkinkah A5E00412608 menghasilkan sinyal kesalahan palsu?

F022 dapat berasal dari papan pemicu jika sirkuit pengukuran arus papan menghasilkan pembacaan arus diferensial palsu.

Sensor arus papan memberi makan algoritma deteksi kesalahan tanah penggerak, dan sensor yang bergeser atau rusak menghasilkan tanda kesalahan tanah yang tampak bahkan pada instalasi yang sehat.

Verifikasi koneksi sensor arus papan sebelum mengganti papan — kabel serat optik yang longgar antara papan pemicu dan papan kontrol adalah penyebab umum trip F022 palsu.

Q2: Suku cadang alternatif A5E00412705 tersedia tetapi A5E00412608 terdaftar sebagai stok habis. Apakah ini dapat dipertukarkan tanpa konfigurasi ulang penggerak?

A5E00412705 dan A5E00412608 adalah papan yang sangat terkait untuk aplikasi MM440 yang sama. Berbagai pemasok purna jual mendaftarkannya sebagai pengganti yang dapat dipertukarkan. Namun, riwayat produksi internal Siemens terkadang mencakup revisi perangkat keras kecil antara suku cadang yang diberi nomor berdekatan.

Langkah teraman adalah memeriksa ulang nomor seri dan tanggal produksi penggerak terhadap label papan yang terpasang sebelum mengonfirmasi pertukaran.

Tidak ada perubahan parameter penggerak yang diperlukan saat mengganti papan pemicu — parameter penggerak disimpan di papan kontrol.

Q3: Setelah memasang pengganti A5E00412608, MM440 berjalan tetapi bentuk gelombang arus motor menunjukkan sedikit ketidaksimetrisan pada satu fasa. Apakah ini tanda papan pengganti yang rusak?

Ketidaksimetrisan kecil segera setelah pemasangan papan terkadang mencerminkan offset pengukuran arus sisa di sirkuit sensor papan baru, yang akan mengoreksi sendiri setelah penggerak menyelesaikan siklus beban penuh pertamanya.

Jika ketidaksimetrisan berlanjut setelah beberapa menit operasi yang dibebani, periksa koneksi serat optik antara papan pemicu dan papan kontrol — serat yang terpasang sebagian dapat menimbulkan penundaan fasa pada satu saluran penggerak gerbang yang tampak sebagai ketidaksimetrisan arus pada keluaran motor.

Q4: Papan A5E00412608 memiliki bekas gosong yang terlihat di area penggerak gerbang untuk satu posisi IGBT. Apakah akar penyebabnya adalah papan atau IGBT?

Bekas gosong pada posisi penggerak gerbang tertentu hampir selalu menunjukkan bahwa IGBT yang sesuai mengalami kesalahan yang memaksa arus abnormal kembali melalui sirkuit gerbang. Ini hampir selalu merupakan tanda bahwa IGBT gagal terlebih dahulu (korsleting atau kerusakan oksida gerbang) dan merusak papan pemicu sebagai akibatnya.

Sebelum memasang papan pemicu pengganti, uji modul daya IGBT — pastikan keenam posisi IGBT menunjukkan resistansi gerbang-katoda normal dan tidak ada korsleting kolektor-emitor.

Memasang A5E00412608 baru pada penggerak dengan IGBT yang rusak akan mengulang kegagalan.

Q5: MM440 dengan A5E00412608 sedang dinonaktifkan. Papan pemicu dalam kondisi kerja yang sempurna. Bisakah itu disimpan sebagai cadangan untuk MM440 lain dengan ukuran bingkai yang sama?

Ya — papan pemicu yang terkonfirmasi berfungsi dari penggerak yang dinonaktifkan adalah cadangan yang berharga untuk unit MM440 lain dengan rentang daya yang sama.

Simpan dalam kemasan metalisasi anti-statis (konduktif) dengan label yang menunjukkan nomor suku cadang A5E, model dan ukuran bingkai penggerak yang dilepas, dan tanggal pelepasan.

Simpan di lingkungan yang kering jauh dari sumber panas.

Sebelum menggunakannya dalam instalasi pengganti, lakukan inspeksi bangku di bawah pencahayaan yang baik untuk memeriksa kerusakan mekanis atau korosi pada area konektor.

Papan yang telah disimpan dengan benar selama bertahun-tahun biasanya akan berfungsi normal.
