Papan penguat daya 6SE7014-0TP70 A5E00161042 6SE70140TP70 6SE7O14-OTP7O A5EOO161O42 6SE7 014-0TP70

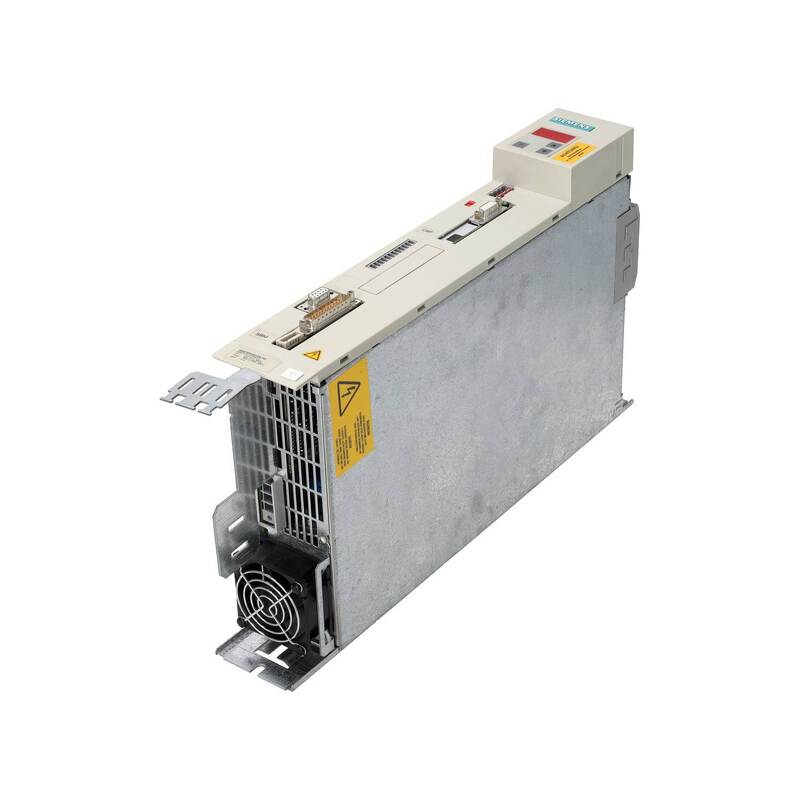

Siemens 6SE7014-0TP70∙ SIMOVERT MASTERDRIVES MC Performance 2 ∙ 1.5 kW Kompak Plus DC-AC Inverter

Nomor Bagian:6SE7014-0TP70

Produsen:Siemens AG (Jerman)

Jenis produk:DC-AC Inverter Compact Plus Unit

Keluarga produk:SIMOVERT MASTERDRIVES Kinerja Pengendalian Gerak 2

Gambaran umum

6SE7014-0TP70 adalah inverter DC-AC 1,5 kW dari keluarga SIMOVERT MASTERDRIVES Motion Control (MC) Performance 2 dari Siemens.Ini beroperasi dari bus DC bersama pada 510 ¢ 650V DC ¢ yang disediakan oleh rectifier umum ¢ dan memberikan output AC tiga fase terkontrol untuk kontrol sumbu servoKinerja 2 berarti kemampuan kontrol gerak penuh: kontrol posisi, gigi elektronik, dan kontrol vektor dinamis.

Ini adalah unit input DC saja. tidak memiliki pengoreksi front-end. dipasang berdampingan dengan inverter Compact Plus lainnya pada bus DC bersama,arsitektur standar untuk alat mesin multi-sumbu dan jalur pengemasan.

Varian Z-sufiks (misalnya, 6SE7014-0TP70-Z C33+G91+K80) mencakup opsi yang dipasang di pabrik seperti papan umpan balik resolver, PROFIBUS, dan aman berhenti.

Spesifikasi Utama

FAQ

T1: Jika penggerak sumbu ini gagal, apakah bus DC bersama akan mati?

Tidak. kesalahan inverter individu hanya trip sumbu itu. pengoreksi bersama dan sumbu lainnya terus beroperasi normal.

T2: Apakah pengganti 6SE7014-0TP70 perlu dikomisi ulang sepenuhnya?

Tanpa cadangan parameter, ya motor data dan kontrol keuntungan harus dimasukkan kembali.mengembalikan parameter yang ditetapkan dan drive beroperasi dalam hitungan menit.

T3: Apa setara Siemens saat ini untuk instalasi baru?

SINAMICS S120 Modul Motor berukuran buku berperan sama pada bus DC bersama. Migrasi membutuhkan desain ulang sistem lengkap

T4: Drive memulai F028 pada awal setiap gerakan penentuan posisi.

Memverifikasi parameter P102 (motor arus nominal) sesuai dengan nama pelat motor. Batas arus yang diletakkan di bawah menyebabkan drive untuk berhenti selama akselerasi dan pemicu F028.

T5: Bisakah inverter Compact Plus 4 kW mengganti unit 1,5 kW pada motor yang sama?

Ya pada prinsipnya inverter direduksi ke arus nominal motor melalui parameterisasi.Konfirmasi unit bernomor tinggi secara fisik sesuai dengan posisi pemasangan dan bahwa bus DC memiliki kapasitas yang cukup untuk arus puncaknya.
