FANUC A16B-1212-0901 | Catu Daya A1 (Tipe C1) — Rak Utama CNC Seri 16/18 / 200V / 0,91 kg

Catu Daya A1 — Kekuatannya dan Mengapa Baterai di Dalamnya Penting

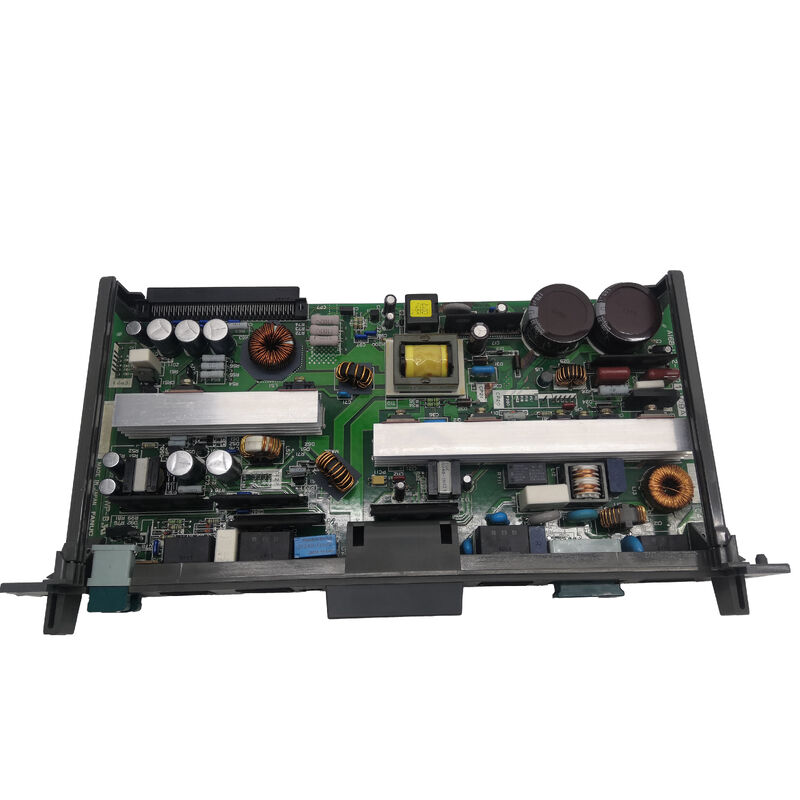

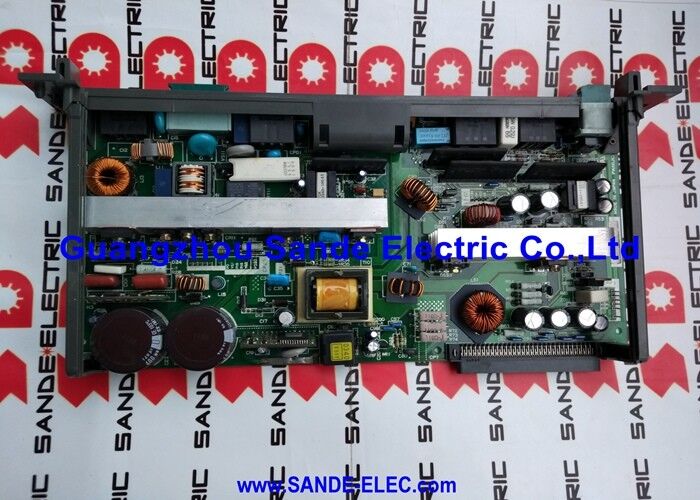

A16B-1212-0901 adalah PSU A1 tipe C1 yang cocok dengan rak utama 2 slot kontrol CNC FANUC Seri 16 dan 18 — format kontrol ringkas yang digunakan pada mesin bubut, pusat permesinan, dan EDM yang dibuat berdasarkan generasi pengontrol ini. Itu terletak di rak yang berdekatan dengan papan CPU utama dan papan I/O, dan memberi daya pada semua papan di rak itu.

Catu daya ini memiliki unit I/P internal — sirkuit relai daya input terintegrasi yang mengatur urutan penyalaan dan penonaktifan CNC. Interlock relai antara sirkuit penghentian darurat eksternal dan logika penyalaan internal CNC dijalankan melalui unit ini.

Baterai cadangan secara fisik ada di dalam PSU ini— tidak pada papan CPU utama. Baterai tersebut menyimpan data SRAM pada papan CPU utama (parameter CNC, program, offset alat) setiap kali CNC dimatikan. Hal ini memiliki konsekuensi langsung terhadap penggantian: jika A16B-1212-0901 dikeluarkan dari rak selama lebih dari sekitar 30 menit, baterai tidak dapat lagi menyuplai SRAM papan CPU, dan data yang disimpan mungkin hilang. Biarkan unit asli tetap terpasang sampai unit pengganti siap dipasang. Jika catu daya telah padam dalam waktu lama sebelum kedatangan, verifikasi bahwa data CNC masih utuh dari cadangan saat ini sebelum menghidupkan mesin.

Spesifikasi Utama

Indikasi Kesalahan dan Lokasi Sekring

Dua LED di bagian depan catu daya memberikan status langsung:

PIL (hijau):Menyala ketika daya input AC ada di CP1. Jika PIL mati dengan mesin hidup, periksa suplai AC masuk dan sekring pada F1 (sekring input AC 200V: Daito GP75).

LED merah:Menyala ketika catu daya mendeteksi kesalahan internal. LED menyala dengan PIL juga menyala menunjukkan catu daya menerima AC tetapi mengalami kegagalan internal — PSU memerlukan penggantian atau perbaikan.

Sekering tambahan melindungi output CRT/LCD 9" (F3) dan daya unit I/O (F4). Baterai yang digunakan dalam PSU ini adalah A98L-0031-0012 — tidak disertakan dengan unit dan harus dipesan terpisah jika baterai yang ada habis.

Pertanyaan Umum

Q1: Mengapa A16B-1212-0901 asli harus tetap terpasang sampai penggantinya tiba?

Baterai cadangan SRAM secara fisik ada di dalam catu daya ini. Ini terus menerus memasok SRAM papan CPU utama melalui koneksi backplane. Melepaskan PSU akan memotong daya baterai ke SRAM, dan parameter CNC serta data program dapat hilang dalam waktu 30 menit. Biarkan yang asli terpasang sampai Anda siap untuk segera memasang penggantinya.

Q2: LED hijau PIL mati dan CNC tidak mau hidup. Apakah PSU-nya rusak?

PIL mati berarti tidak ada daya AC pada input PSU. Sebelum mengasumsikan PSU rusak, verifikasi tegangan AC yang masuk di CP1 dengan meteran. Periksa sekring input F1 (Daito GP75). Jika tegangan AC ada dan sekring masih utuh namun PIL tetap mati, rangkaian masukan PSU telah rusak dan unit memerlukan perbaikan atau penggantian.

Q3: Kontrol FANUC manakah yang kompatibel dengan A16B-1212-0901?

Unit ini cocok dengan kontrol generasi pertama FANUC Seri 16 dan 18 dalam varian model A dan B: 16-MA, 16-MB, 16-TA, 16-TB, 16-W, 18-MA, 18-MB, 18-TA, 18-TB, 18-MC, dan 18-TC. Beberapa pengontrol robot RJ juga menggunakan catu daya ini. Ini cocok dengan konfigurasi rak kompak 2 slot — bukan rak multi-slot yang lebih besar yang digunakan oleh konfigurasi CNC berkemampuan lebih tinggi.

Q4: Baterai apa yang digunakan A16B-1212-0901, dan seberapa sering harus diganti?

Nomor komponen baterai adalah A98L-0031-0012 dan tidak disertakan dengan PSU. FANUC biasanya merekomendasikan penggantian setiap 2–3 tahun atau saat alarm baterai muncul di CNC. Ganti baterai dengan CNC yang dihidupkan jika memungkinkan untuk menghindari kehilangan data SRAM — baterai dapat ditukar dalam kondisi aktif.

Q5: Apakah A16B-1212-0901 dapat diperbaiki atau perlu diganti?

Perbaikan tersedia secara luas melalui spesialis perbaikan FANUC CNC PSU. Titik kegagalan yang umum termasuk kapasitor filter keluaran DC, komponen tahap penyearah, dan relai di unit I/P. Unit yang diperbaiki dari spesialis dengan verifikasi uji beban penuh pada kontrol FANUC 16/18 yang berfungsi adalah alternatif yang andal dan ekonomis untuk mencari penggantinya.
