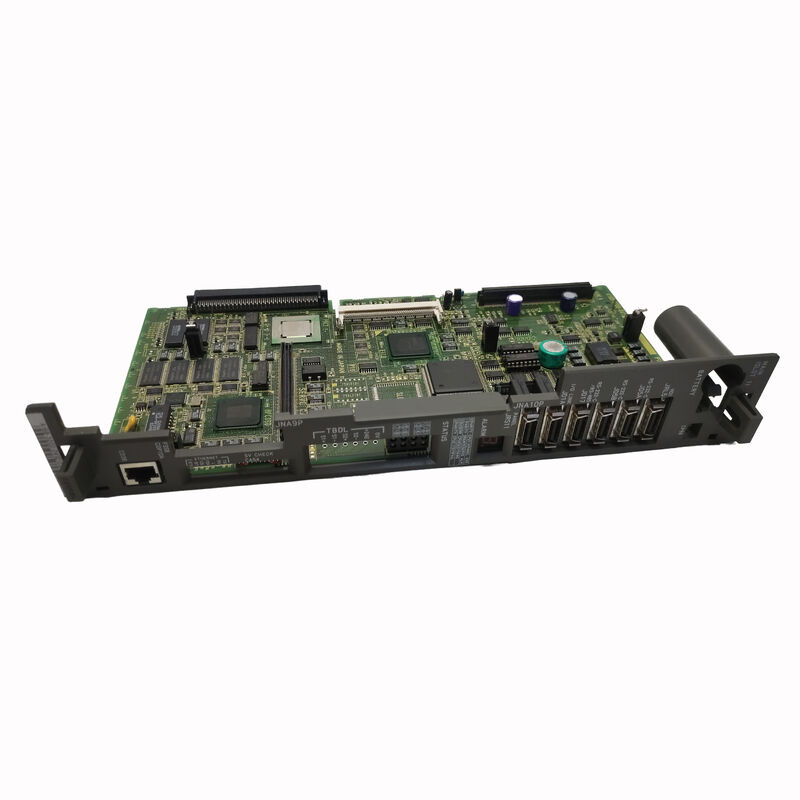

Fanuc A16B-3200-0490 Papan PC A16B32000490 A16B-32OO-O49O

FANUC A16B-3200-0490 | PCB CPU Utama — Papan Master CNC Seri 0i-B, Keluarga A16B-3200, PMC-SB7, Kontrol Multi-Axis, Arsitektur Modul Plug-In, Jepang

Gambaran Umum

FANUC A16B-3200-0490 adalah papan CPU utama — PCB master — untuk kontrol CNC seri i FANUC. Dalam arsitektur fisik sistem CNC FANUC, ini adalah papan pusat tempat segala sesuatu yang lain di kabinet kontrol terhubung atau bergantung.

Amplifier servo berkomunikasi kembali ke papan ini melalui bus serat optik FSSB. PCB tampilan (seperti A20B-3300-0091) dicolokkan ke slot pada papan ini. Tangga PMC (program PLC mesin) berjalan pada prosesor yang terpasang pada papan ini.

Tombol MDI panel operator mengirimkan sinyalnya ke papan ini. Singkatnya: A16B-3200-0490 adalah pusat saraf CNC.

Memahami keluarga A16B-3200 memerlukan pemahaman tentang sistem modul plug-in papan.

Papan A16B-3200-0490 generik, tanpa modul SMD-nya, berisi prosesor, konektor backplane, sirkuit catu daya, susunan LED diagnostik, dan perangkat keras tetap.

Yang membuat papan ini spesifik untuk mesin adalah kumpulan modul SMD yang dicolokkan ke dalamnya:

Modul FROM (Flash ROM) menyimpan perangkat lunak sistem CNC — sistem operasi FANUC, firmware kontrol gerakan, dan opsi perangkat lunak apa pun (opsi grafis, opsi DNC, kompilasi tangga PMC, dll.) yang dibeli oleh pembuat mesin perkakas.

Tanpa modul FROM yang benar, papan tidak memiliki sistem operasi dan tidak dapat dimulai.

Modul SRAM menyimpan data yang didukung baterai yang berubah selama operasi mesin — parameter CNC (nilai backlash, gain servo, batas sumbu, laju umpan), program bagian, tabel offset alat, data PMC, dan offset koordinat kerja.

SRAM adalah penyimpanan data paling berharga di mesin karena berisi akumulasi pengaturan komisioning dan produksi yang membuat mesin berkinerja dengan benar. Masa pakai baterai SRAM biasanya 2–5 tahun.

Modul DRAM menyediakan memori kerja untuk eksekusi program — ruang kerja aktif CNC selama operasi.

Spesifikasi Utama

Keluarga A16B-3200 — Varian Papan dan Generasinya

Seri A16B-3200 mencakup beberapa generasi CNC FANUC, dengan setiap generasi dan sub-seri memiliki akhiran empat digit terakhir tertentu.

0490 menempatkan papan ini dalam generasi 0i-B, terkait erat dengan -0491 (yang dikonfirmasi sebagai papan utama 0i-TB yang menjalankan PMC-SB7). Baik -0490 maupun -0491 adalah anggota dari generasi desain yang sama — mereka berbagi arsitektur dasar yang sama, menerima jenis modul SMD yang sama, dan menjalankan logika tangga mesin PMC-SB7.

Generasi sebelumnya dalam keluarga A16B-3200 (seperti -0190 untuk seri 16C, -0090 untuk 16B) secara mekanis serupa tetapi tidak kompatibel dengan perangkat lunak.

Modul SMD dari papan 16C tidak dapat berjalan di papan 0i-B, dan sebaliknya. Verifikasi nomor suku cadang terhadap mesin dan seri CNC tertentu sangat penting sebelum varian A16B-3200 mana pun dipesan.

Mengapa Papan CPU Utama Gagal — Dan Bagaimana Mengetahuinya

Kegagalan papan CPU utama termasuk mode kegagalan yang lebih jarang terjadi pada sistem CNC FANUC — mereka dinilai untuk masa pakai yang lama, dan sebagian besar mesin mengalami banyak kegagalan PCB drive spindel, PCB servo, dan catu daya sebelum papan utama pernah gagal.

Ketika papan utama gagal, gejalanya biasanya khas:

Kegagalan total untuk boot: CNC menyala, kipas pendingin berjalan, amplifier servo menginisialisasi, tetapi tampilan panel operator tetap kosong dan tidak ada gerakan sumbu yang mungkin.

Kontrol tampak mati.

Gejala ini juga terjadi dengan kerusakan modul FROM atau kegagalan baterai SRAM, jadi diagnosis sistematis penting.

Kesalahan kontrol intermiten: Alarm acak yang muncul pada interval yang tidak dapat diprediksi, terutama yang hilang setelah siklus daya, dapat menunjukkan komponen marjinal pada papan utama — biasanya kapasitor elektrolitik yang gagal atau IC yang tertekan panas di tepi spesifikasi operasinya.

Alarm baterai SRAM dengan kehilangan data: Jika baterai SRAM habis dan data hilang, papan tidak rusak — tetapi modul SRAM dan baterai perlu diganti dan data harus dimuat ulang dari cadangan.

Ini adalah skenario paling umum yang disalahartikan sebagai kegagalan papan.

Kegagalan setelah peristiwa tertentu: Sambaran petir, lonjakan daya, atau peristiwa arus berlebih yang besar di kabinet listrik mesin dapat merusak papan utama secara permanen.

Dalam kasus ini, kegagalan papan pasti terjadi dan penggantian tanpa perbaikan adalah jalur yang tepat.

Mengganti A16B-3200-0490 — Apa yang Harus Disiapkan

Penggantian papan utama adalah peristiwa pemeliharaan yang signifikan — ini menyentuh data dan konfigurasi paling penting di mesin. Hal berikut harus tersedia sebelum papan diganti:

Semua parameter CNC dicadangkan ke sumber eksternal (kartu memori, RS-232, Ethernet jika tersedia).

Program tangga PMC dicadangkan secara terpisah.

Semua program bagian dicadangkan. Data offset alat dan kerja dicatat atau dicadangkan. Identifikasi modul SRAM dan FROM dikonfirmasi (nomor suku cadang modul, versi firmware di FROM).

Saat memasang papan pengganti: transfer modul FROM dan SRAM asli dari papan lama ke papan baru (jika modul berfungsi).

Jika modul FROM rusak (mencegah boot), modul FROM baru yang dimuat dengan perangkat lunak sistem yang benar dari pembuat mesin perkakas atau layanan FANUC diperlukan.

Muat ulang semua parameter dari cadangan setelah boot. Verifikasi gerakan sumbu, operasi spindel, dan fungsi PMC sebelum mengembalikan mesin ke produksi.

FAQ

Q1: Bisakah modul SRAM dari papan yang gagal ditransfer ke A16B-3200-0490 pengganti untuk memulihkan semua data mesin?

Ya, jika modul SRAM itu sendiri tidak rusak. Jika papan asli gagal karena kegagalan lokal (prosesor gagal, bagian catu daya rusak) sementara modul SRAM tetap utuh secara elektrik, mentransfer SRAM ke papan pengganti memulihkan semua parameter, program bagian, offset, dan data PMC dalam satu langkah.

Nyalakan papan pengganti dengan modul SRAM dan FROM yang ditransfer, dan mesin akan boot dengan konfigurasi asli.

Jika baterai SRAM habis sebelum atau selama kegagalan papan, data mungkin hilang — cadangan kemudian menjadi penting.

Q2: CNC menampilkan "SYSTEM ALARM 911" atau "920" setelah penggantian papan. Apa artinya ini?

Alarm 911 (kesalahan paritas DRAM) dan 920 (kesalahan paritas SRAM) menunjukkan kesalahan memori.

Setelah penggantian papan utama, ini biasanya muncul jika: modul DRAM tidak terpasang sepenuhnya di slotnya (pasang kembali dengan kuat); baterai modul SRAM habis dan data rusak (ganti baterai, muat ulang dari cadangan); atau ada kegagalan perangkat keras modul DRAM/SRAM yang sebenarnya (uji dengan modul yang diketahui baik).

Alarm ini tidak selalu menunjukkan papan pengganti yang rusak — mereka menunjukkan masalah sistem memori yang sering diselesaikan dengan pemasangan modul yang benar dan pemuatan ulang data.

Q3: Berapa banyak sumbu yang dapat dikontrol oleh A16B-3200-0490, dan apakah ini ditentukan oleh papan atau oleh perangkat lunak?

Papan fisik menyediakan koneksi backplane untuk modul kontrol sumbu, tetapi jumlah sumbu yang diaktifkan ditentukan oleh registrasi opsi perangkat lunak di modul FROM — bukan oleh perangkat keras papan.

A16B-3200-0490 dengan opsi sumbu yang sesuai terdaftar dapat mengontrol hingga maksimum yang didukung oleh generasi CNC tersebut (biasanya 4 sumbu untuk seri 0i).

Menambahkan sumbu ke mesin yang ada memerlukan pengaktifan opsi ekspansi sumbu dalam perangkat lunak sistem, bukan mengganti papan utama.

Q4: Apakah A16B-3200-0490 dapat diperbaiki di tingkat papan, atau penggantian langsung adalah satu-satunya pilihan?

Perbaikan tingkat papan dimungkinkan melalui pusat perbaikan spesialis FANUC. Item perbaikan umum pada papan utama A16B-3200 meliputi: penggantian kapasitor elektrolitik (kegagalan terkait usia yang paling sering terjadi), penggantian IC individu yang rusak oleh ESD atau lonjakan daya, perbaikan dudukan baterai, dan perbaikan konektor.

Perbaikan hemat biaya ketika kegagalan papan adalah kegagalan komponen lokal daripada kerusakan PCB umum (jalur terbakar, substrat retak) dari peristiwa listrik yang parah.

Pusat perbaikan yang bereputasi akan menguji papan pada rig uji FANUC setelah perbaikan, mengonfirmasi fungsionalitas penuh sebelum pengembalian.

Q5: Apa itu baterai SRAM pada papan utama, dan seberapa sering harus diganti?

Baterai SRAM adalah sel lithium (biasanya sel koin 3V atau lithium AA, tergantung pada konfigurasi dudukan baterai pada varian papan tertentu) yang menjaga daya ke modul SRAM saat mesin dimatikan, mempertahankan semua data yang tersimpan.

FANUC menetapkan interval penggantian sekitar 1 tahun, meskipun dalam praktiknya banyak baterai bertahan 2–5 tahun pada suhu kamar sebelum tegangan turun di bawah tingkat penopang minimum SRAM.

CNC menghasilkan alarm baterai lemah (biasanya ALM 7001 atau serupa) ketika tegangan turun di bawah ambang batas peringatan — alarm ini harus segera ditindaklanjuti, karena kehilangan data terjadi ketika baterai mencapai nol.

Penggantian baterai harus dilakukan saat mesin menyala (sehingga SRAM menarik daya langsung selama pertukaran) untuk mencegah kehilangan data selama prosedur.
