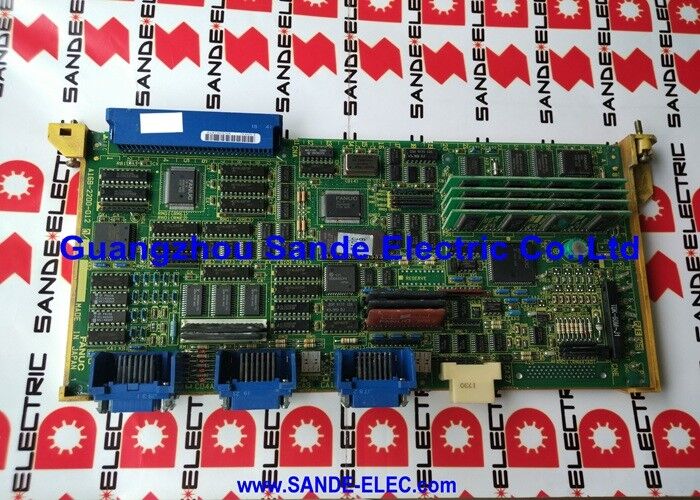

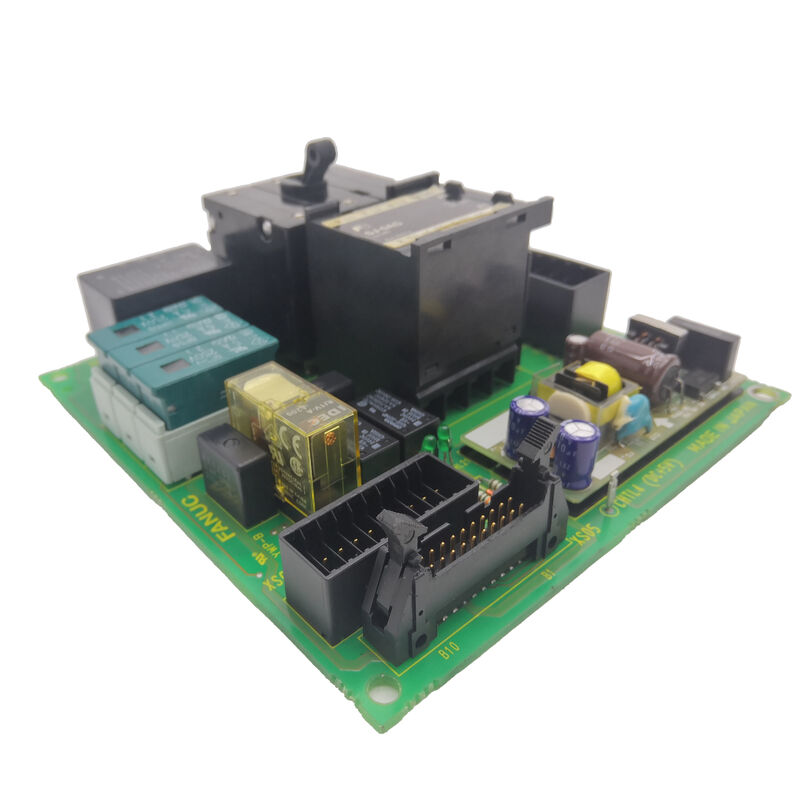

Fanuc AC A20B-1001-0120 Spindle Servo Unit Board A20B10010120 A2OB-1OO1-O12O

FANUC A20B-1001-0120 | PCB Kontrol Penggerak Spindel Digital AC — Untuk Seri Penggerak Spindel A06B-6055, 3 hingga 30kW, 200–240VAC, 165×130×40mm, 1,2kg, B-53425E

Gambaran Umum

The FANUC A20B-1001-0120 adalah PCB kontrol untuk generasi pertama penggerak spindel digital AC FANUC — seri A06B-6055. Keluarga penggerak spindel ini menandai transisi signifikan dalam teknologi mesin perkakas CNC: beralih dari penggerak spindel DC analog sebelumnya (di mana kecepatan dikontrol oleh sinyal analog ±10V) ke penggerak AC digital dengan kontrol kecepatan dan torsi digital loop tertutup, umpan balik enkoder spindel, dan penyimpanan parameter di papan.

A20B-1001-0120 adalah papan yang memungkinkan operasi digital ini.

Dalam penggerak A06B-6055, papan kontrol (A20B-1001-0120) menempati posisi yang dapat diakses dari depan di sasis penggerak — ia membawa mikroprosesor kontrol, sirkuit input referensi kecepatan, sirkuit pemrosesan umpan balik enkoder, generator sinyal PWM untuk driver dasar IGBT, dan tampilan alarm 7-segmen yang digunakan teknisi pemeliharaan untuk mendiagnosis kesalahan tanpa peralatan uji lainnya.

Desain yang menghadap pengguna dan terpasang di depan ini disengaja: insinyur FANUC memahami bahwa akses pemeliharaan di lingkungan produksi harus cepat, dan kode alarm LED di bagian depan papan memberikan identifikasi kesalahan instan tanpa membuka penggerak atau menghubungkan instrumen.

Rentang penggerak yang dicakup oleh A20B-1001-0120 mencakup motor spindel model 1 hingga model 30 — rentang dari sekitar 3kW hingga 30kW output. Papan kontrol yang sama melayani seluruh rentang ini karena parameter spesifik motor (tipe motor, peringkat arus, kecepatan maksimum, resolusi enkoder) disimpan dalam chip NV-RAM yang terpasang di papan. Penggerak yang berbeda dalam keluarga A06B-6055 dikonfigurasi di pabrik dengan memprogram NV-RAM ini dengan parameter motor dan penggerak yang sesuai.

Saat mengganti papan A20B-1001-0120, chip NV-RAM harus ditransfer dari papan asli atau NV-RAM papan pengganti harus diprogram dengan parameter yang benar dari manual pemeliharaan.

Spesifikasi Utama

Pentingnya "Digital" dalam Kontrol Spindel AC Digital

Seri A06B-6055 mewakili pergeseran ke kontrol spindel digital pada saat "digital" memiliki arti rekayasa yang sebenarnya, bukan hanya bahasa pemasaran.

Kemajuan utama dibandingkan pendahulunya analog adalah regulasi kecepatan digital loop tertutup dengan umpan balik enkoder spindel.

Dalam penggerak spindel DC analog, regulasi kecepatan bergantung pada akurasi generator tachometer dan sirkuit analog, dengan penguatan loop dan bandwidth respons dibatasi oleh toleransi komponen analog.

Sistem AC digital menggantikan tachometer dengan enkoder pulsa pada motor spindel, dan regulator kecepatan analog dengan loop kontrol digital yang dieksekusi di mikroprosesor papan kontrol.

Hasil praktis: pemulihan kecepatan yang lebih cepat setelah perubahan beban pemotongan, akurasi penahanan kecepatan yang lebih baik di bawah beban spindel yang bervariasi, dan kemampuan untuk mengimplementasikan orientasi spindel — menghentikan spindel pada posisi sudut yang tepat untuk penggantian alat otomatis — dengan cara yang konsisten dan andal daripada membutuhkan penyetelan yang melelahkan yang dituntut oleh sirkuit orientasi analog.

Orientasi spindel menggunakan algoritma orientasi A20B-1001-0120 diinisiasi oleh CNC melalui perintah orientasi (biasanya M19 dalam program bagian), dan penggerak secara tepat mengurangi kecepatan dan memposisikan spindel pada sudut orientasi yang ditentukan enkoder, siap untuk lengan ATC untuk mengunci pemegang alat.

Seri A06B-6055 — Memahami Rentang Penggerak

Keluarga penggerak spindel A06B-6055 mencakup berbagai peringkat daya spindel dan konfigurasi tegangan, dengan setiap kode model A06B-6055-HXXX sesuai dengan model motor dan peringkat arus tertentu. Beberapa varian yang sering ditemui:

A06B-6055-H002: Salah satu model dasar, dikonfirmasi menggunakan papan kontrol A20B-1001-0120. A06B-6055-H103, H112, H118, H206: Varian lebih lanjut di seluruh rentang daya, semuanya menggunakan PCB kontrol A20B-1001-0120 yang sama — papan umum di seluruh rentang, dengan konfigurasi spesifik penggerak disimpan di NV-RAM.

Bagian dasar (papan daya) dari setiap penggerak A06B-6055 berbeda berdasarkan peringkat arus dan pencocokan motor, tetapi papan kontrol dibagikan di seluruh keluarga produk.

Kesamaan ini adalah keputusan desain FANUC yang disengaja yang mengurangi inventaris suku cadang yang diperlukan untuk memelihara armada penggerak A06B-6055 — satu jenis papan kontrol, yang disimpan dalam jumlah besar, melayani semua ukuran penggerak dalam rentang tersebut.

Kode Alarm LED — Diagnostik di Papan

Tampilan LED 7-segmen di bagian depan A20B-1001-0120 menunjukkan kode alarm dua digit ketika penggerak mendeteksi kesalahan. Kode-kode ini memungkinkan teknisi untuk mendiagnosis kategori kesalahan tanpa instrumen tambahan:

AL-02: Kesalahan deteksi kecepatan motor — sinyal enkoder tidak ada atau terganggu; curigai kabel enkoder, catu daya enkoder, atau kegagalan perangkat keras enkoder.

AL-12: Kelebihan suhu internal — penggerak terlalu panas; periksa kipas pendingin, suhu sekitar, dan siklus kerja.

AL-17: Tegangan berlebih DC link — masalah tegangan suplai atau kegagalan sirkuit pra-pengisian; periksa input tiga fase.

Manual pemeliharaan B-53425E menyediakan tabel lengkap semua kode alarm untuk seri A06B-6055, kondisi kesalahan spesifik mereka, dan tindakan diagnostik dan perbaikan yang direkomendasikan.

Manual ini adalah referensi utama untuk setiap aktivitas servis atau perbaikan A20B-1001-0120 dan harus tersedia bagi teknisi mana pun yang bekerja dengan penggerak ini.

NV-RAM — Komponen Penting untuk Penggantian Papan

Chip NV-RAM (non-volatile RAM) pada A20B-1001-0120 berisi registrasi tipe motor penggerak dan set parameter — data yang disimpan yang memberi tahu papan kontrol motor spindel mana yang dipasangkan dengannya dan apa batas operasi, penguatan, dan orientasinya.

Setiap parameter yang dapat diakses melalui tombol panel depan penggerak (MODE, UP, DOWN, DATA SET) disimpan dalam NV-RAM ini.

Saat mengganti A20B-1001-0120 yang rusak dengan papan pengganti:

Opsi 1 — Transfer NV-RAM: Lepaskan solder dengan hati-hati atau gunakan ekstraktor chip untuk mengeluarkan NV-RAM dari papan yang rusak dan pasang di papan pengganti. Papan pengganti kemudian memiliki set parameter asli yang sama persis. Ini hanya mungkin jika NV-RAM papan asli secara fisik dan elektrik tidak rusak (yang biasanya terjadi jika mode kegagalan papan adalah kegagalan catu daya atau transistor daripada kehancuran listrik total).

Opsi 2 — Entri parameter manual: Menggunakan manual pemeliharaan B-53425E, masukkan semua parameter secara manual melalui tombol panel depan penggerak.

Ini memerlukan pengetahuan nomor model motor untuk mengidentifikasi tabel parameter yang benar dalam manual, kemudian memasukkan setiap nilai parameter secara individual.

Prosedur ini memakan waktu sekitar 30–60 menit dan memerlukan perhatian cermat untuk mencegah kesalahan entri.

FAQ

T1: Bagaimana cara menentukan bahwa PCB A20B-1001-0120 telah gagal, daripada papan daya atau motor spindel?

Mulailah dengan kode alarm LED di bagian depan papan — ia mengidentifikasi kategori kesalahan.

Kode dalam rentang AL-02 hingga AL-07 (kesalahan deteksi enkoder dan kecepatan) sering kali mengimplikasikan enkoder atau kabelnya, bukan papan kontrol.

Kode dalam rentang AL-12 hingga AL-17 (suhu dan daya) mungkin menunjukkan masalah bagian daya.

Kesalahan papan kontrol lebih spesifik dicurigai ketika: penggerak tidak menampilkan LED sama sekali (papan tidak menginisialisasi), kode alarm tidak sesuai dengan kondisi eksternal apa pun, atau kesalahan muncul dan menghilang tanpa pola yang berkorelasi dengan beban atau suhu.

Pertukaran papan dengan A20B-1001-0120 yang diketahui baik (memasang NV-RAM papan asli) adalah diagnosis definitif — jika alarm hilang dan penggerak berjalan dengan benar, papan asli rusak.

T2: Versi penggerak yang tersedia mencakup akhiran /10E, /16F, /19F. Apa artinya ini, dan apakah penting versi mana yang digunakan?

Akhiran revisi firmware (/10E, /16F, /19F, dll.) mengidentifikasi versi perangkat lunak kontrol yang ada di EPROM papan. Versi firmware yang berbeda mungkin memiliki penanganan alarm, rentang parameter, atau set fitur yang berbeda.

Untuk penggantian yang sama persis, mencocokkan revisi firmware lebih disukai — penggerak akan berperilaku persis seperti aslinya. Jika revisi yang tepat tidak tersedia, revisi yang lebih baru dari keluarga A20B-1001-0120 yang sama umumnya akan beroperasi dengan benar dengan parameter NV-RAM yang sama, tetapi harus diuji dengan hati-hati setelah instalasi untuk mengkonfirmasi perilaku yang setara, terutama untuk sudut orientasi spindel dan kinerja profil akselerasi.

T3: Apa penyebab paling umum kegagalan A20B-1001-0120 pada penggerak yang sudah lama digunakan?

Kegagalan kapasitor elektrolitik pada catu daya internal papan adalah penyebab terkait usia yang paling sering — kapasitor menurun melalui penguapan elektrolit setelah 10–15 tahun, menyebabkan tegangan catu daya yang tidak stabil yang menghasilkan kode alarm yang tidak menentu.

Modul transistor pada bagian daya (bukan papan kontrol) lebih umum menjadi sumber kesalahan untuk alarm terkait arus. Pada papan kontrol itu sendiri, chip NV-RAM dapat gagal karena kerusakan data dari ESD atau habisnya baterai yang diperpanjang, dan EPROM yang membawa firmware kontrol dapat gagal karena paparan UV atau penurunan bit terkait usia.

Perbaikan penuh A20B-1001-0120 biasanya mencakup penggantian kapasitor, verifikasi EPROM, cadangan NV-RAM, dan pengujian fungsional pada rig uji penggerak dengan motor spindel.

T4: Apakah orientasi spindel (M19) dipengaruhi oleh versi firmware papan kontrol?

Ya. Algoritma orientasi spindel — perhitungan yang mengurangi kecepatan spindel dan memposisikannya pada sudut orientasi yang diperintahkan — diimplementasikan dalam firmware papan kontrol.

Versi firmware yang berbeda (konten EPROM yang berbeda) mungkin memiliki penyetelan respons orientasi yang sedikit berbeda. Jika akurasi atau pengulangan orientasi spindel dapat diterima sebelum kegagalan papan, memasang pengganti dengan revisi firmware yang sama dan parameter NV-RAM asli harus mengembalikan perilaku orientasi yang identik.

Jika kinerja orientasi berubah setelah penggantian papan dengan revisi firmware yang berbeda, parameter penyesuaian posisi orientasi (dapat diakses melalui tombol panel depan penggerak) mungkin perlu disetel halus.

T5: Informasi apa yang harus disiapkan sebelum mengirim penggerak atau papan ke pusat perbaikan?

Sebelum pengiriman, catat: nomor model penggerak lengkap dari pelat nama (A06B-6055-HXXX), nomor suku cadang papan kontrol dan akhiran revisi (dari label pada A20B-1001-0120 itu sendiri), semua nilai parameter dari penggerak (dibaca melalui urutan tombol MODE/UP/DOWN/DATA SET seperti yang dijelaskan dalam B-53425E — biasanya 20–40 parameter), dan kode alarm yang ditampilkan ketika kesalahan terjadi.

Jika memungkinkan, catat apakah kesalahan muncul tiba-tiba atau berkembang secara bertahap, dan apakah itu berkorelasi dengan suhu (terburuk saat panas, hilang saat dingin) atau beban (muncul di bawah pemotongan berat).

Informasi ini memungkinkan pusat perbaikan untuk mereplikasi kondisi kesalahan, menguji papan yang diperbaiki dalam kondisi yang sama, dan mengkonfirmasi bahwa mode kegagalan spesifik telah terselesaikan sebelum pengembalian.
