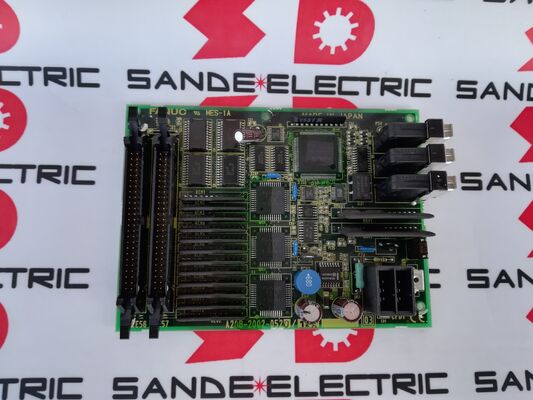

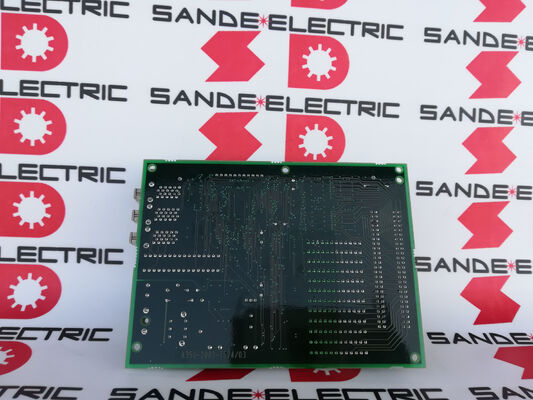

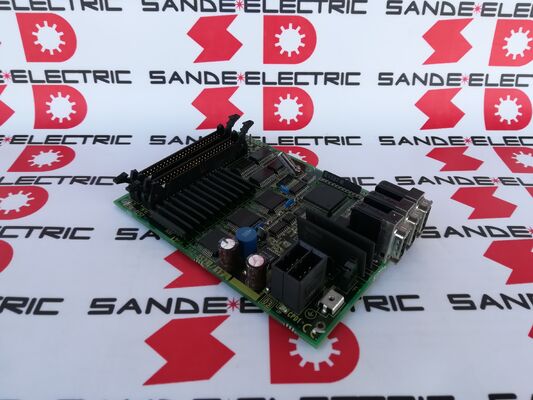

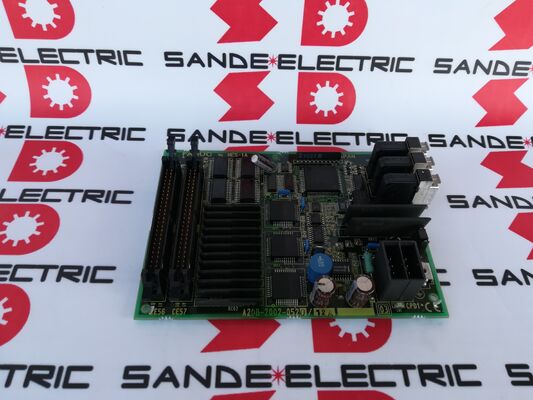

1PC Dipakai GE Fanuc Driver Board A20B-2002-0520 Dalam kondisi baik A20B20020520 A2OB-2OO2-O52O

A20B-2002-0520 | FANUC Seri 16i / 18i Panel Operator I/O PCB — Antarmuka 48 DI / 32 DO / MPG / Papan Panel Operator

Panel Operator I/O — Apa yang Terhubung dengan Board Ini

Setiap mesin CNC memiliki panel operator — antarmuka perangkat keras antara operator mesin dan CNC. Panel operator membawa:

Masukan (DI = 48):Tombol-tombol tekan (mulai siklus, penahan umpan, penghentian darurat), sakelar pemilih mode (otomatis, MDI, jog, pegangan), alihkan sakelar putar (laju gerak makan, cepat, kecepatan spindel), tombol arah jog sumbu, dan tombol khusus fungsi yang ditetapkan oleh pembuat peralatan mesin.

Keluaran (DO = 32):Lampu indikator panel, lampu status operasional (spindel menyala, cairan pendingin menyala, penahan umpan aktif, indikator alarm), penerangan umpan balik mode, dan sinyal status alat berat lainnya diarahkan ke indikator yang terlihat di ruang operator.

A20B-2002-0520 membaca seluruh 48 input sakelar dan menggerakkan seluruh 32 output lampu/indikator secara bersamaan, membentuk antarmuka listrik lengkap antara kontrol fisik operator dan logika tangga PMC CNC.

Spesifikasi Utama

A20B-2002-0520 vs A20B-2002-0521 — Perbedaan MPG

Varian 0521 merupakan versi tanpa antarmuka MPG. Kedua board menyediakan kapasitas 48 DI / 32 DO I/O yang sama untuk panel operator. Perbedaannya adalah satu fitur:

A20B-2002-0520:PCB yang lebih padat penduduknya — termasuk konektor MPG dan sirkuit antarmuka terkait. Papan yang benar untuk panel operator tempat roda tangan elektronik terhubung ke CNC.

A20B-2002-0521:Lebih sedikit penduduknya — bagian konektor MPG tidak ada. Digunakan ketika tidak ada MPG yang dipasang ke panel operator alat berat, atau ketika MPG terhubung melalui antarmuka terpisah, bukan melalui papan I/O panel operator.

Memasang A20B-2002-0521 pada mesin yang menggunakan MPG mengakibatkan roda tangan tidak berfungsi — sinyal MPG tidak memiliki antarmuka untuk dihubungkan. Selalu verifikasi varian mana yang dipasang sebelum memesan penggantinya.

Skenario Aplikasi

Kesalahan papan panel operator pada Seri 18i:Pusat permesinan dengan kontrol FANUC 18i menimbulkan perilaku panel operator yang tidak menentu — beberapa tombol tidak merespons, beberapa lampu indikator tidak menyala seperti yang diharapkan. Papan panel operator A20B-2002-0520 diidentifikasi sebagai sumber kesalahan. Penggantian mengembalikan fungsi I/O panel operator secara penuh.

MPG tidak berfungsi setelah pemeliharaan:Setelah pemeliharaan pada panel operator, roda tangan elektronik berhenti berfungsi. Investigasi memastikan konektor MPG pada A20B-2002-0520 telah rusak. Penggantian papan memulihkan pengoperasian MPG.

Peningkatan mesin:Panel operator lama dengan I/O terbatas ditingkatkan dengan desain panel baru yang memerlukan 48 DI dan 32 DO. A20B-2002-0520 memberikan jumlah I/O yang benar dengan dukungan MPG untuk panel yang ditingkatkan.

Pertanyaan Umum

Q1: Bagaimana A20B-2002-0520 terhubung ke sistem FANUC CNC?

A20B-2002-0520 terhubung ke FANUC CNC melalui I/O Link berkecepatan tinggi — antarmuka komunikasi serial yang membawa semua data input dan output panel operator antara board dan PMC CNC. Kabel I/O Link menghubungkan dari konektor I/O Link papan ke saluran I/O Link CNC. Logika tangga PMC CNC mengalamatkan 48 input dan 32 output melalui alamat yang ditetapkan I/O Link.

Q2: Dapatkah A20B-2002-0520 digunakan dengan kontrol Seri 16i-B atau 18i-B, bukan hanya 16i-A?

A20B-2002-0520 dikonfirmasi untuk digunakan di seluruh keluarga CNC seri FANUC i termasuk varian Seri 16i dan 18i. Board berkomunikasi melalui protokol I/O Link yang konsisten di seluruh generasi CNC i-series. Konfirmasikan alamat I/O Link dari parameter konfigurasi I/O CNC untuk memastikan input dan output board dipetakan dengan benar di PMC.

Q3: Apa yang terjadi jika diperlukan lebih dari 48 input atau 32 output untuk panel operator?

Kapasitas 48 DI / 32 DO pada satu A20B-2002-0520 mencakup sebagian besar konfigurasi panel operator peralatan mesin standar. Untuk panel operator yang lebih besar yang memerlukan lebih dari 48 input atau 32 output, board I/O kedua dapat ditambahkan ke sistem — I/O Link mendukung beberapa board dalam konfigurasi rantai daisy. Setiap papan tambahan menambahkan jumlah DI/DO-nya sendiri ke total I/O panel operator yang tersedia di sistem.

Q4: Apakah MPG pada A20B-2002-0520 mendukung lebih dari satu handwheel?

Antarmuka MPG papan I/O panel operator FANUC biasanya mendukung koneksi hingga tiga unit MPG (Manual Pulse Generator) secara bersamaan — memungkinkan tiga roda tangan terpisah untuk dihubungkan ke satu papan. Hal ini berguna untuk peralatan mesin besar yang roda tangan diposisikan pada beberapa ruang operator atau sumbu. MPG aktif dipilih melalui pengaturan mode CNC atau dengan saklar panel operator.

Q5: Apa yang harus dicadangkan sebelum mengganti A20B-2002-0520?

A20B-2002-0520 tidak menyimpan parameter CNC — ini adalah papan antarmuka I/O murni. Tidak diperlukan cadangan khusus sebelum mengganti board ini. Namun, sebagai tindakan pencegahan umum sebelum melakukan perawatan CNC, buat cadangan konten SRAM CNC (parameter, program, data pahat) dan program tangga PMC. Setelah memasang papan pengganti, verifikasi semua fungsi panel operator — respons tombol tekan, lampu indikator, dan pengoperasian roda tangan — sebelum mengembalikan alat berat ke produksi.
