FANUC A20B-2003-0311 Sensor Motor Spindel — Sensor MZi Purnajual untuk Sistem CNC Seri FANUC αi

Memahami Apa yang Sebenarnya Anda Beli

The A20B-2003-0311 adalah PCB sensor yang membentuk inti dari rakitan sensor motor spindel tipe FANUC MZi A860-2110-V001. Kedua nomor suku cadang ini tidak terpisahkan dalam praktik: A860-2110-V001 adalah unit sensor lengkap — rumah, rotor target, dan PCB — sementara A20B-2003-0311 adalah papan sirkuit spesifik yang terpasang di dalamnya. Sebagian besar pemasok mencantumkan kedua nomor bersama-sama karena ketika sensor dipesan, rakitan lengkap dikirim. Baik Anda mencari berdasarkan satu penunjukan atau yang lain, Anda akan melihat komponen yang sama.

Ini adalah perangkat umpan balik pickup magnetik — sensor 12-pin yang digunakan untuk pengukuran kecepatan dan pemosisian spindel pada motor spindel seri FANUC αi. Ini menggantikan sensor asli yang rusak atau cacat dan memulihkan kontrol spindel loop tertutup penuh pada mesin CNC yang dipasangi.

Apa yang Dilakukan Sensor MZi di Dalam Mesin yang Berjalan

Setiap kali motor spindel FANUC αi berputar, sensor ini menghasilkan data. Sensor mendeteksi putaran roda target magnetik yang terhubung ke poros motor dan mengubah gerakan itu menjadi aliran sinyal digital yang dibaca oleh penguat spindel secara terus-menerus. Dari sinyal-sinyal tersebut, penguat mengetahui dua hal: seberapa cepat spindel berputar, dan persis di mana posisinya dalam setiap putaran.

Data kecepatan menjaga pengontrol kecepatan loop tertutup tetap berfungsi — penguat menyesuaikan keluarannya agar sesuai dengan RPM yang diperintahkan terlepas dari perubahan beban pemotongan, dan spindel mempertahankan kecepatan targetnya tanpa berburu atau menurun. Data posisi memungkinkan sesuatu yang lebih menuntut: penggurdian kaku dan pemotongan ulir, di mana CNC harus menyinkronkan putaran spindel dengan gerakan sumbu Z untuk menghasilkan pitch ulir yang akurat. Agar itu berfungsi, kontrol perlu mengetahui posisi sudut spindel dalam satu putaran, bukan hanya kecepatan rata-rata. Sensor MZi menyediakan resolusi posisi tersebut.

Kehilangan sensor — melalui kontaminasi, kegagalan PCB, kerusakan konektor, atau benturan mekanis — dan CNC kehilangan keduanya. Alarm spindel segera menyusul. Mesin tidak akan menjalankan perintah spindel, dan untuk operasi pengguridan apa pun, produksi berhenti sampai sensor diganti.

Rakitan Sensor: Deskripsi Fisik

Sensor A860-2110-V001 / A20B-2003-0311 dipasang di bagian belakang motor spindel FANUC αi, diposisikan di bawah rakitan kipas pendingin. Rumah sensor berisi:

• A cincin target magnetik yang dipasang ke ekstensi poros motor dan berputar bersamanya

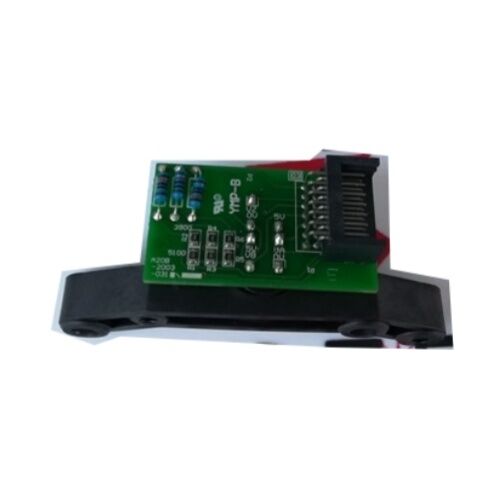

• The PCB A20B-2003-0311, yang menampung elemen pickup magnetik dan sirkuit pengkondisian sinyal
• A konektor 12-pin antarmuka untuk kabel umpan balik yang berjalan ke penguat spindel

Hubungan antara cincin target dan PCB penginderaan adalah desain tanpa kontak — tidak ada sikat, tidak ada permukaan aus di antara elemen yang berputar dan yang diam. Apa yang memburuk seiring waktu biasanya adalah PCB itu sendiri (masuknya cairan pendingin, kelelahan getaran pada sambungan solder, penuaan komponen) daripada keausan mekanis apa pun. Inilah yang membuat sensor dapat diganti secara independen dari motor dalam sebagian besar skenario kegagalan.

Penggantian Purnajual — Kasus Praktis

Rakitan sensor FANUC asli membawa harga OEM yang substansial, seringkali membuat peristiwa downtime mesin penuh lebih mahal daripada yang sebenarnya dibutuhkan perbaikan. Unit pengganti purnajual dan yang kompatibel untuk A860-2110-V001 / A20B-2003-0311 diproduksi dengan spesifikasi fungsional yang sama dan melayani peran umpan balik yang sama dalam sistem penggerak spindel.

Kata kuncinya adalah kompatibel — tidak identik di setiap komponen, tetapi setara secara elektrik dan mekanis di mana itu penting. Antarmuka keluaran 12-pin, format sinyal yang diterima oleh penguat spindel FANUC αi, dan dimensi pemasangan fisik semuanya cocok dengan yang asli. Ketika dipasang dengan benar, penguat tidak dapat membedakan unit purnajual berkualitas dari stok pabrik.

Apa yang penting saat memilih sensor purnajual adalah apakah pemasok telah menguji unit terhadap penggerak spindel FANUC yang aktif dalam kondisi operasi aktual — bukan hanya pemeriksaan kontinuitas statis, tetapi pengujian dinamis pada kecepatan spindel yang representatif. Pengujian statis menangkap kegagalan mati. Pengujian dinamis menangkap masalah yang lebih halus: kebisingan sinyal yang hanya muncul saat berputar, salah hitung pada RPM tinggi, tingkat keluaran marjinal yang berfungsi pada kecepatan rendah tetapi menghasilkan alarm penguat pada kecepatan pemotongan penuh.

Catatan tentang A20B-2200-0751: ini adalah nomor suku cadang FANUC yang lebih baru yang berfungsi sebagai pengganti saat ini untuk rakitan A20B-2003-0311 / A860-2110-V001. Baik yang asli maupun penerusnya banyak direferensikan silang di pasar. Jika Anda mencari unit purnajual, pastikan produk pemasok kompatibel dengan kedua penunjukan sebelum memesan.

Kompatibilitas Penguat Spindel

Sensor A860-2110-V001 dirancang untuk digunakan dengan penguat spindel seri FANUC αi, termasuk seri αiSP yang merupakan peralatan standar di banyak pusat permesinan vertikal, pusat permesinan horizontal, dan pusat pembubutan yang menjalankan kontrol Seri FANUC 0i, 16i, 18i, 30i, dan 31i.

Sensor terhubung ke penguat spindel melalui terminal JY2, menggunakan kabel umpan balik spindel. Kabel ini adalah item terpisah — sensor dikirim tanpa kabel dalam konfigurasi standar, jadi jika kabel rusak, itu harus dicari dan diganti secara independen. Kerusakan kabel patut diperiksa sebelum mengutuk sensor itu sendiri; gejala kabel yang gagal identik dengan PCB sensor yang gagal dari perspektif CNC.

Mengenali Kegagalan Sensor

Gambaran diagnostik bervariasi tergantung pada bagaimana kegagalan bermanifestasi:

Kegagalan keras — sensor sama sekali tidak berfungsi. Penguat spindel kehilangan semua sinyal umpan balik saat dinyalakan. CNC segera menampilkan alarm umpan balik spindel, biasanya dengan kode alarm yang merujuk pada penyimpangan kecepatan atau pemutusan enkoder. Tidak ada perintah spindel yang akan dieksekusi.

Kegagalan intermiten — sensor menurun tetapi masih berfungsi sebagian. Mesin berjalan tetapi menunjukkan perburuan spindel (lonjakan kecepatan dan pemulihan pada RPM yang secara nominal konstan), kesalahan penggurdian kaku di mana ulir keluar tidak konsisten dalam pitch, atau alarm yang hilang saat siklus daya tetapi kembali setelah mesin memanas. Kesalahan yang bergantung pada termal dan getaran ini sangat menunjukkan PCB sensor yang menurun daripada masalah kabel atau konektor.

Kebisingan sinyal / kontaminasi. Cairan pendingin yang masuk ke rumah sensor dapat menyebabkan masalah sinyal intermiten yang tidak menghasilkan alarm yang bersih — sebaliknya, penguat spindel melaporkan kesalahan kelebihan arus atau penyimpangan kecepatan sesekali yang tampaknya tidak terkait. Jika lingkungan mesin melibatkan paparan cairan pendingin yang berat dan sensor telah digunakan selama beberapa tahun tanpa inspeksi, ini adalah mode kegagalan praktis untuk dipertimbangkan.

Sebelum memesan pengganti, periksa kabel umpan balik dan konektornya di kedua ujungnya. Pin yang bengkok, kontak yang berkarat, atau jaket kabel yang retak menyumbang sebagian besar kegagalan sensor yang tampak. Jika kabel teruji bersih dan gejalanya tetap ada, rakitan sensor adalah langkah selanjutnya.

Poin Pemasangan yang Perlu Diketahui

Penyelarasan cincin target relatif terhadap permukaan PCB sensor memerlukan perhatian selama pemasangan. Celah yang terlalu besar antara target dan permukaan penginderaan mengurangi amplitudo sinyal; terlalu kecil berisiko kerusakan kontak ketika poros motor memiliki permainan aksial. Ikuti dokumentasi servis motor untuk jarak yang ditentukan saat memasang sensor.

Konektor 12-pin harus dibersihkan dan diperiksa saat penggantian sensor — tidak hanya dicolokkan. Kontaminasi sisa dari unit yang gagal lama, atau oksidasi yang menumpuk di kontak konektor selama bertahun-tahun penggunaan, dapat menyebabkan sensor baru menunjukkan gejala yang sama dengan yang lama.

Kencangkan perangkat keras pemasangan sensor sesuai spesifikasi. Pemasangan yang longgar memungkinkan getaran memengaruhi celah sensor-ke-target secara dinamis, menghasilkan jenis kebisingan intermiten yang sangat sulit didiagnosis setelah mesin kembali beroperasi.

Pertanyaan yang Sering Diajukan

Q1: Apa hubungan antara A20B-2003-0311 dan A860-2110-V001 — apakah itu bagian yang sama?

Mereka tidak identik tetapi mereka menggambarkan rakitan sensor yang sama ketika dipesan sebagai unit lengkap. A860-2110-V001 adalah rakitan sensor motor spindel MZi lengkap — rumah, cincin target rotor, PCB, dan konektor digabungkan. A20B-2003-0311 secara khusus adalah PCB yang dipasang di dalam rakitan tersebut. Dalam praktik, sebagian besar pemasok mengirimkan sensor lengkap (A860-2110-V001) ketika salah satu nomor suku cadang dipesan, karena PCB secara teknis tidak dijual terpisah sebagai item mandiri. Kedua referensi silang muncul dalam daftar untuk produk yang sama karena pembeli sering mencari menggunakan nomor mana pun yang terlihat pada unit yang gagal atau dalam dokumentasi suku cadang mesin.

Q2: Apakah A20B-2200-0751 pengganti langsung untuk A20B-2003-0311 / A860-2110-V001?

Ya. A20B-2200-0751 adalah nomor suku cadang FANUC yang diperbarui yang menggantikan rakitan A20B-2003-0311 / A860-2110-V001. Ini secara fungsional setara dan cocok dengan lokasi pemasangan motor yang sama dengan antarmuka 12-pin yang sama. Jika Anda mencari sensor OEM atau purnajual dan pemasok menawarkan A20B-2200-0751 sebagai alternatif untuk A20B-2003-0311, substitusi itu sah. Konfirmasikan dengan pemasok bahwa unit telah diverifikasi terhadap sistem penguat spindel FANUC αi sebelum membeli.

Q3: Bagaimana saya tahu apakah sensor telah gagal atau masalahnya ada di kabel umpan balik?

Pendekatan yang paling praktis adalah menukar atau menguji kabel terlebih dahulu, karena kabel jauh lebih murah daripada sensor dan kesalahan kabel menyebabkan presentasi alarm yang identik. Lepaskan kabel umpan balik di ujung penguat spindel dan periksa pin dari korosi, bengkok, atau kontaminasi. Dengan multimeter, periksa kontinuitas setiap konduktor di kabel berpelindung dari satu ujung ke ujung lainnya — sirkuit terbuka intermiten biasanya terungkap jika kabel ditekuk selama pengujian. Jika kabel teruji bersih, dan menukar dengan kabel yang diketahui baik (jika ada) tidak menghilangkan alarm, PCB sensor adalah titik kegagalan berikutnya yang paling mungkin. Kesalahan dinamis yang hanya muncul saat kecepatan dan hilang saat diam lebih sering merupakan masalah PCB sensor daripada kesalahan kabel.

Q4: Apakah sensor pengganti purnajual akan berfungsi dengan benar dengan kontrol seri FANUC 0i atau 30i?

Sensor berinteraksi dengan penguat spindel — bukan langsung dengan kontrol CNC. Selama penguat adalah penguat spindel seri αi (αiSP series) dan sensor memberikan format sinyal tipe MZi yang benar pada keluaran 12-pin, seri CNC di hulu tidak membuat perbedaan. Kontrol FANUC 0i, 16i, 18i, 30i, dan 31i semuanya berkomunikasi dengan penguat αiSP melalui antarmuka serial; penguat pada gilirannya memproses umpan balik sensor mentah secara internal. Sensor purnajual berkualitas yang menghasilkan sinyal yang benar akan bekerja secara transparan di semua generasi kontrol ini.

Q5: Tindakan pencegahan penanganan apa yang diperlukan saat menyimpan atau mengirim sensor sebelum pemasangan?

PCB sensor berisi komponen yang sensitif terhadap statis dan harus disimpan dalam kemasan pelindung ESD. Cincin target rotor, meskipun kuat secara mekanis, dapat dipengaruhi oleh medan magnet eksternal yang kuat — hindari menyimpan sensor di dekat magnet permanen, transformator, atau komponen bermagnet lainnya, karena paparan medan dapat memengaruhi sifat target magnetik. Simpan rakitan dalam kemasan aslinya di lingkungan yang kering dan bersuhu stabil; pin konektor rentan terhadap korosi dalam kondisi lembab. Jika sensor dikembalikan sebagai unit yang rusak untuk evaluasi perbaikan, pastikan konektor dilindungi dengan penutup debu atau penutup konektor yang dibungkus selama transit, karena kerusakan pin selama pengiriman adalah penyebab umum sensor tiba di fasilitas perbaikan dalam kondisi yang lebih buruk daripada saat meninggalkan mesin.
