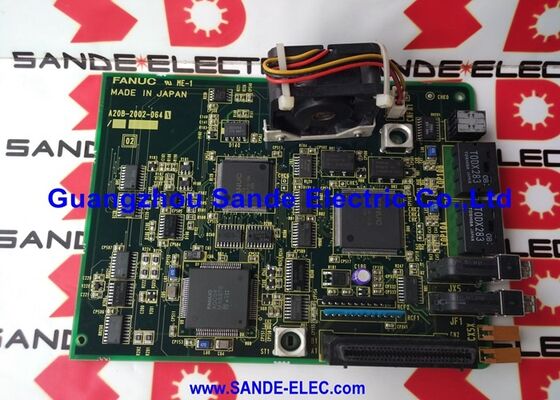

1 PC digunakan Fanuc A20B-2100-0390 papan PCB Dalam kondisi baik A20B21000390 A2OB-21OO-O39O

A20B-2100-0390 | FANUC FSSB Modul I/O Dasar PCB — A02B-0236-C211 / IOU1 / FANUC i CNC / Power Mate i / αi PS HV

A02B-0236-C211 — Modul I/O FSSB (IOU1)

A20B-2100-0390 adalah papan sirkuit tercetak di dalam Modul Input/Output FANUC A02B-0236-C211 FSSB. Modul ini — yang diberi nama IOU1 (I/O Unit 1) — menyediakan konektivitas I/O terdistribusi untuk kontrol CNC seri FANUC i dan pengontrol Power Mate i.

Dalam arsitektur CNC i-series FANUC, modul I/O yang terhubung dengan FSSB memperluas kapasitas I/O mesin CNC dengan menempatkan node I/O dekat dengan perangkat mesin sebenarnya — sensor, solenoid, sakelar batas, dan tombol panel. IOU1 berkomunikasi dengan CNC melalui FSSB (Fibre-optic Servo Serial Bus) daripada melalui kabel I/O paralel tradisional, menggunakan transfer data serial berkecepatan tinggi melalui serat optik.

Spesifikasi Utama

Input 24V DC — Catatan Diagnostik FUSE 1

Input daya 24V DC modul A02B-0236-C211 FSSB I/O dilindungi oleh FUSE 1 pada PCB A20B-2100-0390. Indikator diagnostik praktis:

Pemeriksaan status LED1:Modul ini memiliki LED1 yang menyala ketika pasokan 24V sehat. Jika LED1 tidak menyala setelah dinyalakan, langkah diagnostik pertama adalah memeriksa kontinuitas FUSE 1 menggunakan multimeter. Sekering yang putus diganti setelah mengidentifikasi dan mengatasi penyebabnya — hubungan pendek hilir atau kondisi kelebihan beban pada kabel I/O yang terhubung pada modul.

Perlindungan sekering onboard ini adalah fitur keselamatan standar — mencegah kerusakan pada PCB A20B-2100-0390 akibat kejadian arus berlebih pada kabel I/O 24V mesin.

Skenario Aplikasi

Kesalahan modul I/O FSSB — LED1 tidak menyala:Pusat permesinan CNC seri i FANUC kehilangan komunikasi dengan node I/O FSSB. LED1 modul gelap. FUSE 1 pada A20B-2100-0390 ditemukan putus. Setelah memperbaiki kesalahan kabel 24V, sekring diganti dan komunikasi I/O dipulihkan.

Penggantian papan kontrol catu daya αi PS HV:Modul catu daya FANUC αi PS HV (seri A06B-6150) menimbulkan kesalahan tingkat kontrol. PCB kontrol A20B-2100-0390 diidentifikasi. Penggantian memulihkan pengoperasian modul catu daya.

Pertanyaan Umum

Q1: Apa itu FSSB, dan bagaimana modul IOU1 menggunakannya?

FSSB (Fibre-optic Servo Serial Bus) adalah bus serial berkecepatan tinggi FANUC untuk menghubungkan CNC ke drive servo dan modul I/O. Modul IOU1 A02B-0236-C211 dengan A20B-2100-0390 terhubung ke CNC melalui kabel serat optik FSSB — menerima perintah I/O dari CNC dan mengembalikan data status I/O melalui tautan serial yang sama. Ini menggantikan kabel I/O paralel tradisional dengan sepasang serat tunggal, memungkinkan node I/O terdistribusi di mana saja di sepanjang rantai FSSB.

Q2: Sistem CNC apa yang kompatibel dengan modul IOU1 A02B-0236-C211 (dengan A20B-2100-0390)?

Modul IOU1 dikonfirmasi untuk Kontrol FANUC i CNC dan Power Mate i (Model D dan H). Seri Power Mate i adalah pengontrol CNC ringkas FANUC yang terintegrasi dengan sistem penggerak servo — biasanya digunakan pada peralatan otomatis sumbu tunggal atau sumbu terbatas. Seri FANUC i mengacu pada platform CNC generasi i (Seri 0i, 16i, 18i, 21i) yang menggunakan FSSB untuk komunikasi servo dan I/O.

Q3: Mengapa PCB A20B-2100-0390 yang sama ditemukan di modul FSSB I/O dan catu daya αi PS HV?

Filosofi desain modular FANUC menggunakan kembali desain PCB yang terverifikasi di berbagai platform perangkat keras di mana fungsi elektronik yang mendasarinya — pemrosesan sinyal, eksekusi mikrokontroler, antarmuka komunikasi — memiliki kesamaan yang cukup. Desain PCB A20B-2100-0390 memenuhi persyaratan kontrol dan komunikasi modul I/O FSSB dan rumah catu daya αi PS HV, dengan aplikasi spesifik ditentukan oleh perangkat lunak PCB dan konfigurasi konektor eksternal dalam setiap modul.

Q4: Setelah mengganti A20B-2100-0390 di modul IOU1, apakah konfigurasi I/O CNC perlu diubah?

Tidak. Penetapan alamat I/O dan konfigurasi untuk modul I/O FSSB disimpan di memori parameter CNC — bukan di PCB modul. Setelah memasang A20B-2100-0390 pengganti dan memverifikasi catu daya 24V dan koneksi serat FSSE, CNC harus membangun kembali komunikasi dengan modul menggunakan konfigurasi I/O yang ada. Verifikasi semua titik I/O berfungsi dengan benar melalui layar diagnosis PMC sebelum kembali ke produksi.

Q5: Tindakan pencegahan keselamatan apa yang berlaku saat mengakses A20B-2100-0390 di dalam modul?

Tangani dengan tali pergelangan tangan antistatis yang diarde pada permukaan yang aman terhadap ESD. Untuk modul IOU1: matikan pasokan kontrol 24V mesin sebelum mengakses modul. Untuk aplikasi catu daya αi PS HV: matikan dan kunci daya listrik, lalu pastikan bus DC telah terisi penuh sebelum mengakses komponen internal — catu daya HV beroperasi pada tegangan bus DC tinggi yang tetap ada setelah listrik dilepas.
