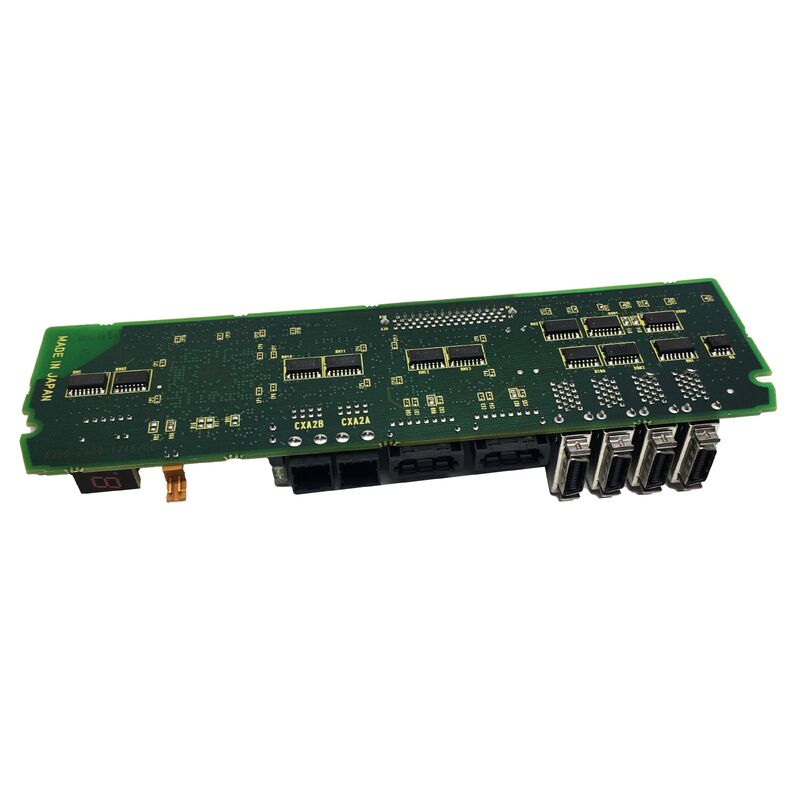

A20B-2100-0541 | FANUC Alpha SVM2 FSSB Kontrol Sumbu Ganda PCB — A06B-6096-H2xx / HRV3 / Layar LCD / Menggantikan A20B-2100-0251

Seri SVM2 FSSB Dual-Axis — Dua Sumbu, Satu Modul

FANUC Alpha SVM2 (A06B-6096-H2xx) adalah modul penguat servo sumbu ganda — mengendalikan dua sumbu servo independen dari satu housing selebar 60mm. Rangkaian produk lengkap SVM2 FSSB:

ItuA20B-2100-0541 adalah PCB kontrol umum untuk semua model SVM2 FSSB ini— satu papan mencakup rentang sumbu ganda lengkap dari SVM2-3/3 hingga SVM2-40/40. Papan kabel berbeda berdasarkan kombinasi peringkat saat ini; PCB kontrol konstan sepanjang waktu.

Spesifikasi Utama

HRV3 dan Layar LCD

HRV3:Manual pemeliharaan GE Fanuc Alpha menetapkan: "Saat menggunakan HRV3, gunakan PCB A20B-2100-054X." Rangkaian 054x menyediakan kontrol arus berkecepatan tinggi HRV3 — kekakuan servo yang lebih ketat dan respons yang lebih cepat untuk aplikasi kontur yang presisi.

Layar LCD:LCD bagian depan menunjukkan kode status operasional dan nomor alarm langsung di modul penggerak — berguna dalam kabinet dengan beberapa modul SVM2 untuk identifikasi kesalahan langsung tanpa menavigasi menu alarm CNC.

Sekering Daito LM:Sekering Daito LM yang dapat disetel ulang otomatis melindungi pasokan kontrol 24V. Sebelum menyimpulkan bahwa PCB telah rusak ketika drive tidak menunjukkan respons daya, periksa sekring ini terlebih dahulu — kesalahan kabel 24V dapat membuat drive tersandung tanpa merusak papan.

Skenario Aplikasi

Alarm SVM2-20/20 FSSB:FANUC Alpha SVM2-20/20 (H203) mengembangkan alarm komunikasi FSSB. Papan kabel masih utuh. Mengganti A20B-2100-0541 akan memulihkan kedua saluran sumbu ganda.

Cadangan kabinet multi-SVM2:Kabinet mesin menjalankan beberapa modul SVM2 dengan peringkat arus berbeda. Satu cadangan A20B-2100-0541 mencakup semuanya.

Pertanyaan Umum

Q1: Dapatkah A20B-2100-0541 langsung menggantikan A20B-2100-0251?

0251 adalah spesifikasi sebelumnya; 0541 adalah spesifikasi saat ini. Untuk sebagian besar aplikasi SVM2 FSSB, ini merupakan pengganti langsung. Verifikasi dari manual pemeliharaan FANUC Alpha bahwa tidak diperlukan pembaruan papan kabel saat memasang PCB kontrol yang diperbarui.

Q2: Apakah penggantian A20B-2100-0541 memerlukan perubahan parameter servo?

Tidak. Parameter servo berada di memori utama CNC. Setelah memasang penggantinya, CNC membangun kembali komunikasi FSSB dan menerapkan parameter yang ada ke kedua sumbu secara otomatis.

Q3: Kode alarm apa yang ditampilkan LCD SVM2 untuk kesalahan IPM?

Kode alarm IPM khusus sumbu mencakup: Alarm IPM sumbu L (kode 8), alarm IPM sumbu M (kode 9), alarm IPM L+M (kode b), dll. Kode ini terlihat di LCD depan A20B-2100-0541 — mengidentifikasi sumbu mana yang memicu kesalahan tanpa melihat layar alarm CNC.

Q4: Apa sekring Daito LM pada A20B-2100-0541?

Sekering yang dapat disetel ulang sendiri melindungi sirkuit kontrol 24V. Jika drive tidak menunjukkan aktivitas LED/LCD setelah kejadian arus berlebih pada kabel, periksa sekring Daito sebelum mengganti PCB. Perbaiki kesalahan kabel 24V terlebih dahulu; sekring disetel ulang setelah masalah teratasi.
