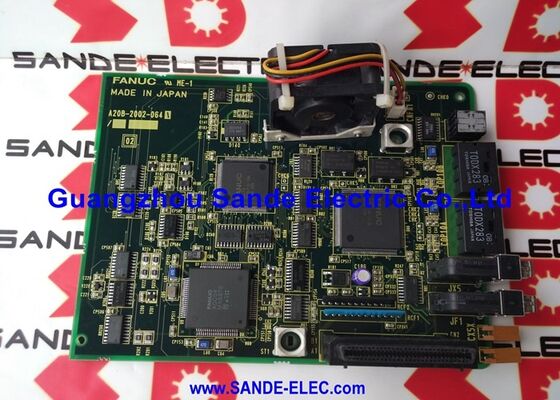

A20B-2101-0013 Fanuc PCB Baru dan Asli A20B-2101-0013/05R A20B21010013 A2OB-21O1-OO13

A20B-2101-0013 ∙ FANUC βi SVSP-20/20/40-11 Servo Control PCB ∙ A06B-6134 / Tiga sumbu gabungan Servo-Spindle / BiSVSP

A06B-6134 BiSVSP BETA i Penguat Servo-Spindle Kombinasi

FANUC BiSVSP (BETA i Series Servo-Spindle Pack) mengidentifikasi konsep produk yang unik:satu unit amplifier kompak yang secara bersamaan mengontrol beberapa sumbu servo DAN motor spindle menghilangkan amplifier spindle terpisah yang diperlukan dalam konfigurasi sistem drive standar.

A20B-2101-0013 adalah PCB kontrol servo tiga sumbu untuk konfigurasi βi SVSP-20/20/40-11:

• Tiga saluran sumbu servo:20A + 20A + 40A kapasitas arus puncak
• Satu saluran spindle:Kontrol motor spindle kelas 11kW
• Satu unit kompak:Semua empat saluran 3 servo + satu spindle dalam drive tunggal A06B-6134

This combined approach is particularly valuable in compact CNC machine tools where cabinet space is at a premium and the machine's axis and spindle power requirements are within the BiSVSP's capacity range.

Spesifikasi Utama

Servo motor seri β yang kompatibel

Konfigurasi βi SVSP-20/20/40-11 dengan A20B-2101-0013 dikonfirmasi bekerja dengan:

Servo motor β.2/5000 sampai β22/2000:Rangkaian servo motor BETA i ′′ motor kompak untuk alat mesin CNC yang hemat biaya termasuk pusat pemesinan kecil, pusat pemutar,dan mesin multi-fungsi di mana kemampuan servo-spindle gabungan BiSVSP memberikan solusi penggerak yang paling hemat ruang.

The absolute pulsecoder on some β series motors does not include a standard backup capacitor — the control power must be maintained during battery replacement on systems with absolute encoders to preserve position data.

Skenario Aplikasi

βi BiSVSP servo control fault:Mesin CNC FANUC dengan drive gabungan BiSVSP A06B-6134 mengembangkan servo alarm pada satu atau lebih poros. Setelah memverifikasi servo motor dan encoder, papan kontrol A20B-2101-0013 diidentifikasi.Penggantian mengembalikan kontrol servo dan spindle tiga sumbu.

Kesalahan kontrol spindle BiSVSP:Fungsi spindle drive BiSVSP gagal sementara kontrol sumbu servo terus sebagian.

FAQ

T1: Apa itu BiSVSP, dan bagaimana ia berbeda dari servo dan ampli spindle terpisah?

Sistem penggerak FANUC standar menggunakan amplifier terpisah servo drive SVM atau SVU individu untuk setiap kelompok sumbu, ditambah amplifier spindle terpisah (SPMC atau SVS) untuk spindle.BiSVSP (BETA i Servo-Spindle Pack) menggabungkan fungsi servo dan amplifier spindle ke dalam satu unitHal ini mengurangi jumlah unit drive, menyederhanakan kabel kabinet, dan menghemat ruang kabinet ¥ dengan biaya fleksibilitas, karena semua saluran harus diganti sebagai satu unit jika drive gagal.

T2: Apakah A20B-2101-0013 kompatibel dengan konfigurasi βi SVSP lainnya di luar 20/20/40-11?

A20B-2101-0013 dikonfirmasi untuk konfigurasi βi SVSP-20/20/40-11. Konfigurasi BiSVSP lainnya (seperti 40/40/40-15 yang menggunakan A20B-2101-0012 sebagai papan kontrol) menggunakan PCB kontrol yang berbeda.Rating saat ini dan konfigurasi drive yang dipasang menentukan papan kontrol yang benar. Selalu konfirmasi dari pelat nama drive dan label nomor bagian board yang dipasang.

T3: Apa yang terjadi pada spindle jika hanya kontrol sumbu servo yang rusak pada A20B-2101-0013?

Pada A06B-6134 BiSVSP, saluran servo dan spindle berbagi papan kontrol yang sama (A20B-2101-0013).Sebuah kesalahan pada papan kontrol biasanya mempengaruhi semua saluran servo dan spindle karena mereka berbagi kontrol PCB yang samaTidak seperti sistem dengan amplifier terpisah (di mana kesalahan servo drive tidak mempengaruhi amplifier spindle), kegagalan papan kontrol BiSVSP menonaktifkan seluruh unit.

T4: Apakah mengganti A20B-2101-0013 membutuhkan penyesuaian parameter servo?

Parameter servo dan spindle berada di memori parameter CNC. Mengganti A20B-2101-0013 tidak mempengaruhi parameter yang tersimpan.CNC mengunduh semua parameter yang relevan selama inisialisasi hidupUntuk sistem enkoder absolut: periksa referensi posisi absolut setelah setiap penggantian papan servo drive sebelum melanjutkan produksi.

T5: Apa tindakan pencegahan keamanan yang berlaku sebelum mengakses A20B-2101-0013 di dalam A06B-6134?

Matikan daya dan kunci pasokan listrik.Bus DC drive BiSVSP mempertahankan muatan setelah penghapusan listrik . Mengendalikan A20B-2101-0013 dengan tali pergelangan tangan anti-statis di tanah pada permukaan yang aman ESD.
