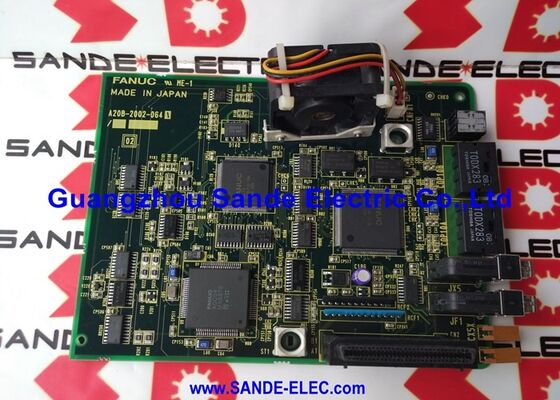

1 PC digunakan Fanuc A20B-2101-0040 PCB Board Dalam kondisi baik A20B21010040 A2OB-21O1-OO4O

FANUC A20B-2101-0040 | PCB Drive Alpha i SVM1 — Koneksi Samping Seri A06B-6117 / 6-Port / Gaya Pita

Nomor Bagian:A20B-2101-0040

Pabrikan:FANUC Corporation (Jepang)

Jenis Produk:PCB Penggerak Servo — Alfa dan SVM1

Seri:A20B-2101

Papan Penggerak SVM1 untuk Generasi Amplifier A06B-6117

A20B-2101-0040 adalah PCB penggerak untuk amplifier servo sumbu tunggal FANUC seri A06B-6117 Alpha i SVM (Servo Valve Module). Di dalam amplifier Alpha i SVM1, papan penggerak adalah lapisan sirkuit yang berada di antara kartu kontrol di atas dan tahap daya di bawah — papan ini membawa sinyal penggerak gerbang ke transistor daya yang mengalihkan arus ke motor servo, dan menangani pengukuran umpan balik arus dari fase motor kembali ke loop kontrol servo.

Generasi A06B-6117 mewakili desain Alpha i SVM yang lebih baru dibandingkan dengan seri A06B-6114 dan A06B-6096. Setiap generasi menggunakan varian papan penggerak tertentu — A20B-2101-0040 disesuaikan dengan format fisik dan antarmuka kelistrikan A06B-6117. Menggunakan papan penggerak dari generasi amplifier yang berbeda menghasilkan waktu sinyal yang tidak cocok, tingkat penggerak gerbang yang salah, atau ketidakcocokan koneksi fisik.

Konfigurasi 6 port menjelaskan jumlah konektor antarmuka board — A20B-2101-0040 membawa enam titik antarmuka sinyal/daya yang diakses oleh konektor bergaya pita yang dipasang di samping. Pendekatan pemasangan samping ini menempatkan sambungan kabel pita di sepanjang tepi papan, bukan di permukaan atas, sehingga memungkinkan sambungan tersebut dijangkau di dalam rakitan amplifier tanpa melepaskan papan sepenuhnya dari wadahnya.

Spesifikasi Utama

Papan Penggerak vs Papan Kontrol — Dua PCB Terpisah dalam Satu Amplifier

Amplifier Alpha i SVM menampung dua papan utama: akartu kendali(yang menerima perintah CNC melalui FSSB dan mengelola algoritma kontrol servo) danpapan penggerak— A20B-2101-0040 — yang menerjemahkan perintah arus kartu kendali menjadi sinyal gerbang yang mengalihkan transistor daya IGBT. Kesalahan pada kartu kendali biasanya menghasilkan kode alarm komunikasi atau umpan balik. Kesalahan pada papan penggerak menghasilkan kesalahan tingkat daya — arus berlebih, kesalahan IPM, kesalahan fasa, atau kode alarm transistor — karena papan penggerak secara langsung berada pada jalur peralihan arus motor.

Membedakan antara kesalahan kartu kendali dan kesalahan papan penggerak dari kode alarm adalah langkah diagnostik penting sebelum memesan papan pengganti.

Pertanyaan Umum

Q1: Apa perbedaan antara kesalahan papan penggerak pada A20B-2101-0040 dengan kesalahan kartu kendali?

Kegagalan papan penggerak bermanifestasi sebagai alarm tingkat daya — arus lebih (alarm 6), kesalahan IPM, kesalahan bus DC, atau alarm fasa arus motor — karena papan penggerak berada pada jalur langsung arus fasa motor. Kesalahan kartu kendali menghasilkan alarm komunikasi FSSB atau kegagalan inisialisasi servo. Amplifier yang gagal di bawah beban motor dengan alarm tingkat daya, namun tidak menunjukkan masalah saat idle, biasanya disebabkan oleh kesalahan papan penggerak daripada kegagalan kartu kendali.

Q2: Dapatkah A20B-2101-0040 digunakan dengan amplifier A06B-6114 atau A06B-6096?

Tidak. Setiap generasi Alpha i SVM menggunakan papan penggerak khusus yang disesuaikan dengan format fisik dan sirkuit penggerak gerbangnya. A20B-2101-0040 dirancang untuk seri A06B-6117. Generasi sebelumnya (A06B-6114 menggunakan papan A20B-2100-0xxx; A06B-6096 menggunakan varian A20B-21xx sebelumnya) memiliki tata letak konektor dan level sinyal yang berbeda. Mengganti antar generasi menciptakan antarmuka yang tidak cocok. Konfirmasikan label amplifier itu sendiri sebelum menentukan papan pengganti.

Q3: Dapatkah A20B-2101-0040 diuji di luar modul amplifier SVM1 lengkap?

Pengujian fungsional papan penggerak memerlukan modul amplifier lengkap yang berjalan di bawah beban motor — sinyal penggerak gerbang memerlukan bus DC tahap daya dan umpan balik arus motor, yang tidak dapat direplikasi tanpa perakitan penuh. Pengujian pertukaran dengan A20B-2101-0040 yang terkonfirmasi baik dalam modul lengkap adalah pendekatan diagnostik dan verifikasi standar.

Q4: Apa arti sebutan 6-port pada board ini?

Hitungan 6 port mengidentifikasi jumlah konektor antarmuka sinyal dan daya pada A20B-2101-0040 yang digunakan untuk menyambungkan ke tingkat daya, kartu kendali, dan sirkuit tambahan dalam amplifier SVM1. Format koneksi yang dipasang di samping bergaya pita berarti konektor ini dipasang di sepanjang tepi papan, dapat diakses dari sisi rakitan, yang menyederhanakan prosedur pembongkaran saat hanya mengganti papan ini di dalam rumah amplifier yang utuh.

Q5: Dari mana sumber A20B-2101-0040?

Melalui purnajual penggerak servo FANUC Alpha i — spesialis amplifier FANUC A06B-6117, pusat perbaikan penggerak CNC, dan pemasok surplus yang telah diuji. Banyak pemasok menawarkan papan tersebut sebagai bagian dari unit A06B-6117 SVM1 yang telah diuji secara lengkap dan bukan sebagai papan kosong, karena pengujian papan mandiri tanpa amplifier penuh tidak dapat disimpulkan. Konfirmasikan A20B-2101-0040 dari label papan yang terpasang di dalam amplifier sebelum memesan.
