FANUC A20B-3300-0293 | Modul CPU 486 dengan DRAM 16MB — Seri A20B-3300, Kartu Prosesor CNC Seri-i untuk Kontroler 15i/16i/18i/21i, Asal Jepang

Gambaran Umum

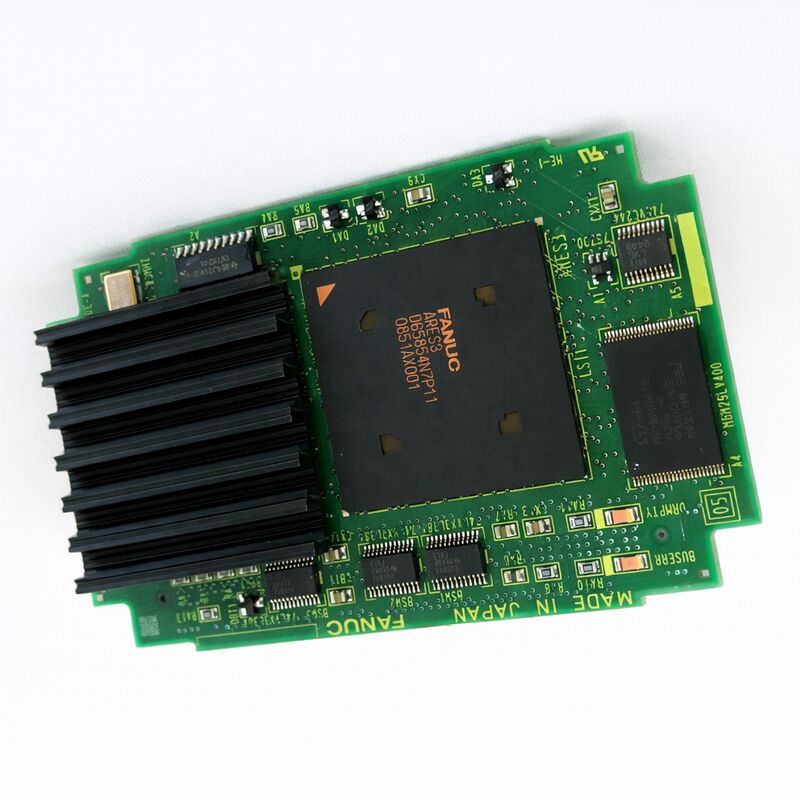

FANUC A20B-3300-0293 adalah modul prosesor 486 — kartu plug-in "otak" untuk kontroler CNC seri-i FANUC. Terletak di dalam sasis kontroler CNC pada papan CPU utama, modul ringkas ini menentukan seberapa cepat CNC dapat memproses blok program, seberapa cepat perhitungan interpolasi selesai, dan seberapa lancar sistem mengelola koordinasi multi-sumbu secara bersamaan.

Arsitektur prosesor 486DX, meskipun sekarang bersejarah menurut standar komputasi konsumen, mewakili platform yang mampu dan terbukti untuk aplikasi kontrol real-time industri selama generasi CNC seri-i — dan mesin yang menjalankan kontroler ini terus memproduksi suku cadang presisi setiap hari di seluruh dunia.

Keluarga modul A20B-3300 mencakup modul prosesor dan memori seri-i FANUC, dengan nomor suku cadang yang berbeda menyediakan generasi prosesor dan kapasitas memori yang berbeda untuk mendukung berbagai konfigurasi CNC.

A20B-3300-0293 adalah salah satu varian 486-dengan-DRAM-16MB dalam keluarga ini — konfigurasi yang banyak digunakan dalam kontroler CNC Seri 15i, 16i, 18i, dan 21i di kedua generasi perangkat keras A (seri-i generasi pertama) dan B (model B).

Mesin yang dilengkapi dengan kontroler CNC seri-i dibangun melalui akhir tahun 1990-an dan sepanjang tahun 2000-an oleh hampir setiap produsen alat mesin besar — Mori Seiki, Mazak, Okuma, Makino, Doosan, dan ratusan lainnya.

Total basis terpasang sangat besar, dan banyak dari mesin ini terus beroperasi, menciptakan permintaan berkelanjutan untuk modul CPU seri A20B-3300 seiring bertambahnya usia elektronik.

Spesifikasi Utama

CPU 486 dalam Arsitektur CNC Seri-i — Mengapa Masih Penting

Arsitektur prosesor Intel 486DX di A20B-3300-0293 mungkin tampak kuno di tahun 2025, tetapi tetap menjadi prosesor yang tepat dan tidak tergantikan untuk aplikasinya.

Perangkat lunak CNC seri-i FANUC dikembangkan secara khusus untuk arsitektur prosesor ini — perangkat lunak sistem, algoritma interpolasi, protokol komunikasi servo (termasuk FSSB), dan mesin eksekusi PMC semuanya berjalan pada perangkat keras ini dan tidak dirancang untuk, atau dipindahkan ke, arsitektur prosesor lain.

Tidak ada jalur peningkatan ke prosesor modern yang lebih cepat — A20B-3300-0293 (atau varian yang kompatibel langsung) adalah yang dibutuhkan kontroler.

Arsitektur 486DX menyediakan kemampuan yang penting untuk aplikasi CNC pada masanya: unit floating-point (FPU) terintegrasi pada chip, memungkinkan perhitungan interpolasi trigonometri tanpa overhead dari math coprocessor eksternal; kinerja integer yang cukup untuk menjalankan pemindaian logika tangga PMC pada tingkat yang diperlukan untuk kontrol mesin yang responsif; dan karakteristik bus memori yang kompatibel dengan pola akses data real-time operasi CNC.

DRAM 16MB pada modul adalah memori kerja untuk semua komputasi CNC aktif.

Eksekusi program, pengambilan parameter, buffering perintah gerakan, dan tabel data PMC semuanya menggunakan memori ini.

Saat FANUC memperluas set fitur seri-i melalui versi perangkat lunak berturut-turut, persyaratan memori meningkat — konfigurasi 16MB mendukung set fitur penuh seri-i dalam generasinya, sementara konfigurasi sebelumnya dengan DRAM lebih sedikit membatasi opsi mana yang dapat aktif secara bersamaan.

Modul CPU vs Modul Memori — Memahami Keluarga A20B-3300

Sumber kebingungan umum saat memelihara kontroler CNC seri-i adalah perbedaan dalam keluarga A20B-3300 antara modul CPU (yang berisi prosesor) dan modul hanya memori (yang hanya berisi DRAM atau SRAM). A20B-3300-0293 adalah modul CPU — ia berisi prosesor 486DX dan DRAM 16MB pada kartu fisik yang sama.

Ini membedakannya dari papan seperti A20B-3300-0310 (yang merupakan modul hanya DRAM yang dipasang di samping kartu CPU pada papan sub-CPU).

Saat mendiagnosis kegagalan startup di kontroler seri-i, mengetahui apakah kontroler menggunakan modul CPU (seperti -0293) atau konfigurasi modul CPU dan memori terpisah menentukan papan mana yang harus ditargetkan terlebih dahulu.

Kontroler yang gagal boot dan menampilkan alarm startup awal sebelum tampilan diinisialisasi kemungkinan memiliki kesalahan modul CPU. Kontroler yang boot sebagian tetapi menampilkan alarm terkait memori mungkin memiliki kesalahan modul memori daripada kesalahan modul CPU.

Urutan Startup — Cara Mengidentifikasi Kegagalan Modul CPU

Kontroler seri-i FANUC melalui urutan startup yang ditentukan saat dinyalakan. LED diagnostik pada papan CPU utama menampilkan urutan kode saat sistem melanjutkan pengujian mandiri dan inisialisasi. Memahami urutan ini membantu mengisolasi kegagalan modul CPU:

Saat daya diterapkan, kode pertama yang dihasilkan didorong oleh boot ROM pada papan utama — kode ini berjalan sebelum prosesor modul CPU beroperasi penuh, memeriksa perangkat keras dasar.

Jika urutan LED berhenti pada kode awal yang biasanya berlanjut saat modul CPU memulai inisialisasinya, modul CPU dicurigai.

Setelah prosesor 486 modul CPU mulai dieksekusi, kode akan maju lebih cepat melalui pengujian mandiri sistem.

Jika urutan berhenti pada kode di tengah kemajuan ini, kode spesifik mengidentifikasi subsistem mana yang gagal — manual pemeliharaan seri-i FANUC mendokumentasikan arti setiap kode.

Jika papan tampilan diinisialisasi tetapi hanya menampilkan layar gelap atau alarm sistem pada tampilan, modul CPU setidaknya telah dimulai dan mencapai titik di mana ia dapat mengeluarkan data tampilan — yang secara paradoks menunjukkan sumber kesalahan yang berbeda jika modul CPU itu sendiri yang dicurigai.

FAQ

Q1: Kontroler seri-i menampilkan "Urutan LED berhenti pada tahap awal" saat dinyalakan dan tidak pernah mencapai tampilan operasi normal. Bagaimana modul CPU dapat dikonfirmasi sebagai penyebabnya?

Periksa silang kode LED dengan manual pemeliharaan seri-i FANUC untuk model CNC tertentu. Jika kode menunjukkan kegagalan inisialisasi CPU secara spesifik, A20B-3300-0293 dicurigai.

Sebagai tes praktis: jika modul CPU yang diketahui baik dari mesin yang identik dan berfungsi dipasang sementara dan urutan berjalan normal, modul asli dikonfirmasi rusak. Periksa juga konektor tepi modul dan soket pada papan utama untuk kontaminasi atau kerusakan fisik sebelum menyimpulkan modul itu sendiri telah rusak.

Q2: Apakah A20B-3300-0293 kompatibel dengan kedua generasi perangkat keras Seri 16i-A dan 16i-B?

Keluarga modul CPU A20B-3300 mencakup beberapa generasi perangkat keras seri-i. Apakah -0293 kompatibel dengan 16i-A dan 16i-B tergantung pada motherboard dan versi perangkat lunak sistem tertentu. Dalam keluarga, akhiran nomor suku cadang yang berbeda (seperti -0290, -0291, -0293, -0295) mungkin terkait dengan generasi perangkat keras yang berbeda atau standar konektor motherboard.

Verifikasi kompatibilitas terhadap daftar perangkat keras mesin tertentu sebelum memesan.

Dokumentasi kelistrikan mesin harus mencantumkan nomor suku cadang modul CPU yang tepat yang dipasang di pabrik.

Q3: Setelah mengganti A20B-3300-0293, CNC boot tetapi menampilkan pemrosesan blok yang lebih lambat dari sebelumnya. Mungkinkah modul CPU rusak?

Jika CNC boot dan beroperasi tetapi pemrosesan blok tampak lambat, modul CPU beroperasi tetapi mungkin memiliki masalah dengan jam prosesor atau cache-nya. Lebih umum, kelambatan yang tampak setelah penggantian modul CPU disebabkan oleh varian modul CPU yang berbeda yang dipasang yang beroperasi pada kecepatan jam yang lebih rendah atau memiliki DRAM lebih sedikit — konfirmasikan nomor suku cadang modul pengganti agar sama persis dengan yang asli.

Pertimbangkan juga bahwa apa yang tampak sebagai "pemrosesan yang lebih lambat" setelah penggantian papan mungkin sebenarnya adalah sistem yang melakukan operasi verifikasi data atau kalibrasi ulang selama siklus operasi pertamanya.

Q4: Bisakah DRAM 16MB pada A20B-3300-0293 diperluas atau ditingkatkan dengan menambahkan modul memori terpisah?

DRAM pada A20B-3300-0293 terintegrasi pada modul CPU itu sendiri dan tidak dapat diperluas secara independen.

Jika sistem membutuhkan lebih banyak memori kerja, opsinya adalah memasang modul CPU berkapasitas lebih tinggi (satu dengan DRAM 32MB atau lebih jika tersedia untuk platform CNC tertentu) atau memasang modul DRAM tambahan pada papan sub-CPU di samping modul CPU, mengikuti aturan konfigurasi spesifik yang diterbitkan dalam manual koneksi perangkat keras FANUC untuk seri CNC.

Q5: Bagaimana A20B-3300-0293 harus disimpan saat disimpan sebagai suku cadang?

Simpan dalam kemasan antistatis asli atau kantong antistatis yang aman ESD yang setara. Jauhkan dari kelembaban, suhu ekstrem, dan sinar matahari langsung.

Modul berisi IC prosesor CMOS dan DRAM yang sensitif terhadap pelepasan muatan elektrostatik — bahkan penyimpanan singkat pada permukaan non-antistatis membangun muatan yang dapat menyebabkan kerusakan laten. Kondisi penyimpanan ideal: kantong antistatis tertutup, lingkungan kering pada 10–25°C, jauh dari sumber medan magnet (motor, transformator), dan tidak ditumpuk dengan PCB kosong lainnya tanpa pemisah busa di antara papan.
