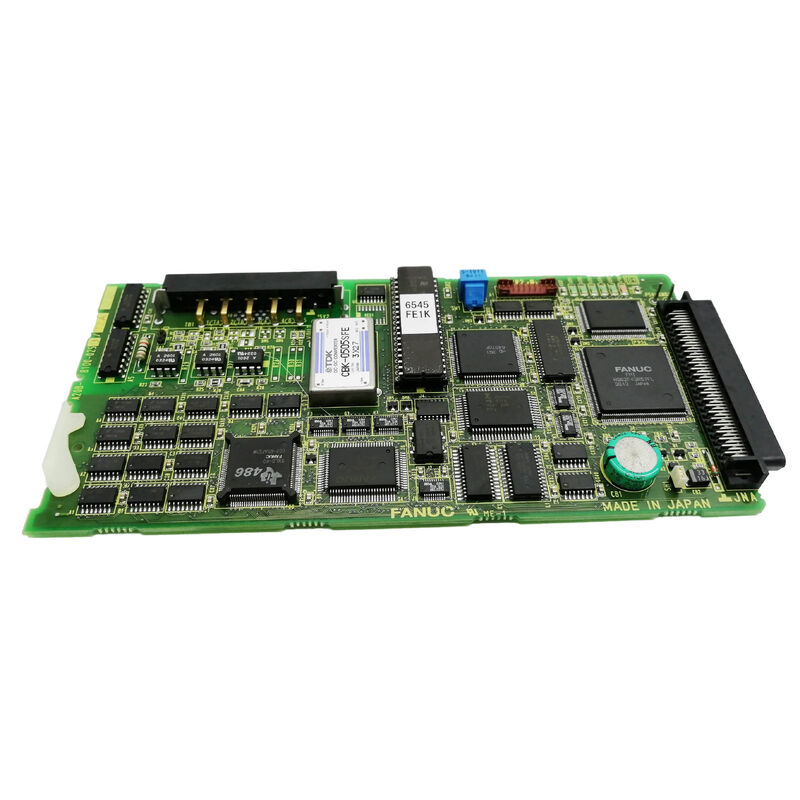

FANUC A20B-8100-0462

Nomor Bagian:A20B-8100-0462

Produsen:FANUC Corporation (Jepang)

Jenis produk:CPU utama PCB (LCD-mounted Main Board)

Sistem yang kompatibel:FANUC Seri 210i-A CNC

Status:Dihentikan oleh Produsen

Gambaran umum

A20B-8100-0462 adalah PCB CPU utama yang dipasang pada LCD untuk sistem CNC FANUC Seri 210i-A. Dalam seri A20B-8100, papan CPU utama adalah inti komputasi pengontrol.

Ini menempatkan prosesor pusat, mengelola komunikasi antara semua subsistem, and integrates the interface to the LCD panel directly on the board — an integrated design that reduces cabling complexity and puts the CNC's processing power and display interface on a single assembly.

FANUC 210i-A milik ujung kinerja tinggi dari i-series keluarga CNC. Berkaitan dengan garis 160i/180i, 210i sebutan mencakup pengontrol yang dirancang untuk menuntut aplikasi multi-sumbu.

Arsitektur CNC terbuka pada platform ini mengintegrasikan pemrosesan PC standar dengan kemampuan kontrol gerak FANUC, memungkinkan antarmuka operator yang kompleks, konektivitas jaringan,dan fungsi manajemen data yang diperluas bersama dengan kontrol sumbu dan spindle yang tepat.

A20B-8100-0462 dihentikan, tidak lagi diproduksi oleh FANUC.

Mesin yang menjalankan kontrol seri 210i-A yang membutuhkan papan ini harus mendapatkannya dari inventaris yang berlebih atau diperbarui.

Mesin-mesin ini masih berjalan di lingkungan produksi di seluruh dunia. Permintaan untuk papan ini didorong oleh peralatan operasi, bukan kepentingan historis.

Spesifikasi Utama

Arsitektur LCD-Mounted

A20B-8100-0462 bukanlah papan yang dipasang di rak dalam arti tradisional CNC.

Ini menempatkan CPU utama CNC langsung di belakang layar.

Perangkat keras pemrosesan dan antarmuka operator adalah satu unit terintegrasi. Jalan kabel antara panel operator dan rak CNC terpisah berkurang secara signifikan.

Arsitektur ini adalah arah desain yang diikuti FANUC di seluruh generasi i-series.Mengintegrasikan CPU utama dengan perakitan LCD membuat pengontrol lebih kompak dan menyederhanakan pemasangan di lemari alat mesin.

Ini juga berarti bahwa mengganti papan CPU utama membutuhkan bekerja di dalam unit LCD daripada di lemari elektronik terpisah.

Ketika A20B-8100-0462 gagal, LCD/MDI berhenti berfungsi sebagai unit lengkap.

Tampilan mungkin menjadi gelap, CNC mungkin tidak boot, atau fungsi tertentu mungkin tidak tersedia tergantung pada sifat kesalahan.

Platform seri 210i-A

210i-A adalah platform CNC yang mampu dibangun untuk konfigurasi dengan jumlah sumbu tinggi dan pilihan tinggi.

Fitur CNC terbuka pada generasi ini memungkinkan perangkat lunak berbasis Windows untuk berjalan di samping kernel kontrol gerak FANUC ¢ operator HMI, sistem DNC,dan aplikasi pembuat mesin khusus berbagi perangkat keras yang sama dengan inti CNC.

Papan CPU utama membawa beban pemrosesan lingkungan ganda ini.

Hal ini harus menangani tugas CNC real-time ̇ servo posisi loop, interpolasi, PMC eksekusi ̇ tanpa kompromi, sementara pada saat yang sama mendukung fungsi sisi PC.

A20B-8100-0462 dirancang untuk lingkungan ini.

Mengganti papan ini membutuhkan pemulihan lingkungan perangkat lunak CNC.

Konten modul FROM, parameter CNC, dan konfigurasi perangkat lunak sisi PC semuanya membutuhkan perhatian setelah instalasi.Modul FROM yang menyambung ke papan utama adalah komponen terpisah verifikasi isinya saat ini dan kompatibel sebelum powering setelah penggantian papan.

Sumber dan Kondisi

Karena papan ini dihentikan, persediaan yang tersedia terbatas dan menyusut dari waktu ke waktu. papan dalam kondisi baik, dengan riwayat perbaikan terdokumentasi atau status tes diverifikasi,layak diberi prioritas atas unit kondisi yang tidak diketahui yang ditawarkan tanpa informasi layanan.

Seri A20B-8100 digunakan di beberapa generasi FANUC CNC dengan nomor akhiran yang berbeda untuk model yang berbeda.

Jangan mengganti papan dari model yang berbeda, bahkan yang terlihat identik, tanpa mengkonfirmasi kompatibilitas.

210i-A memiliki persyaratan perangkat keras tertentu yang tidak selalu dipenuhi oleh papan dari keluarga 160i-A atau 180i-A, meskipun keluarga ini memiliki hubungan dekat.

FAQ

T1: CNC 210i-A tidak akan boot. LCD benar-benar gelap. Apakah A20B-8100-0462 mungkin salah?

LCD yang benar-benar gelap saat power-up dapat menunjukkan kegagalan papan CPU utama, lampu latar LCD atau inverter yang gagal, atau kesalahan catu daya di atas papan.

Periksa panel operator daya LED pertama.

Jika daya mencapai panel tetapi LCD tetap gelap dan CNC tidak boot, papan CPU utama menjadi tersangka utama.

Sebuah papan yang memiliki bekas luka bakar yang terlihat atau kerusakan komponen mengkonfirmasi diagnosis.

T2: Setelah mengganti A20B-8100-0462, apa urutan startup yang benar?

Boot controller ke layar BOOT (tahan tombol yang sesuai selama proses power-up adalah spesifik model).Pemuatan atau konfirmasi perangkat lunak sistem. Keluar boot, kemudian mengembalikan CNC parameter dan program.

Jika fungsi Open CNC PC dikonfigurasi, periksa pengaturan tersebut secara terpisah. Jalankan poros dalam mode JOG untuk mengkonfirmasi respon servo sebelum mengembalikan mesin ke operasi otomatis.

T3: Modul FROM tampaknya utuh. Apakah isi FROM bertahan penggantian papan CPU utama?

Ya, modul FROM adalah komponen fisik terpisah yang terhubung ke papan utama.

Jika modul FROM utuh dan isinya tidak rusak, perangkat lunak yang di dalamnya dimuat secara normal setelah papan diganti.

Periksa tempat duduk modul FROM dengan hati-hati setelah menginstal papan utama baru. Kontak yang buruk menyebabkan kesalahan membaca yang bisa terlihat seperti korupsi.

T4: Apakah A20B-8100-0462 adalah papan yang sama dengan yang digunakan dalam sistem FANUC 160i-A atau 180i-A?

Tidak. 210i-A menggunakan papan CPU utama tertentu. Model seri i terkait berbagi keluarga papan A20B-8100 yang sama tetapi menggunakan nomor akhiran yang berbeda.

160i-A, 180i-A, dan 210i-A memiliki persyaratan perangkat keras yang berbeda terlepas dari kesamaan arsitektur mereka.

T5: Bisakah A20B-8100-0462 diperbaiki daripada diganti?

Perbaikan tingkat komponen dapat dilakukan dalam banyak kasus. kesalahan umum termasuk gagal kondensator elektrolitik (terutama umum di papan yang telah digunakan selama bertahun-tahun), sirkuit baterai rusak,dan memori firmware yang rusak.

Papan dengan kerusakan fisik akibat lonjakan daya atau kejadian busur mungkin tidak layak diperbaiki.

Pusat perbaikan yang memenuhi syarat dengan pengalaman FANUC seri i dapat menilai kelayakan perbaikan setelah pemeriksaan.
