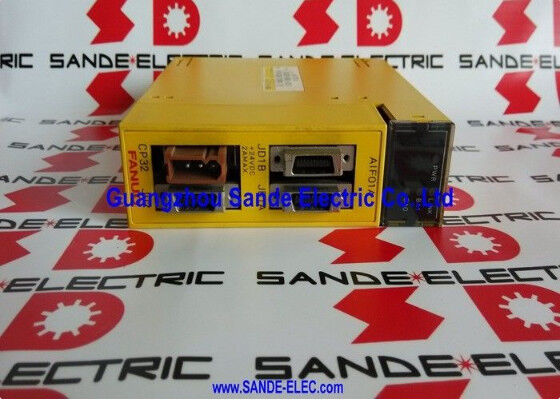

FANUC A03B-0807-C013 | Modul Antarmuka Unit I/O-A — FANUC I/O Link untuk Seri 0i / 16i / 18i

Nomor Suku Cadang: A03B-0807-C013

Produsen: FANUC Ltd. (Jepang)

Tipe Produk: Modul Antarmuka Unit I/O-A — FANUC I/O Link

Keluarga Produk: Seri A03B-0807 (Unit I/O-A)

Tegangan Input: 24VDC (±10%)

Komunikasi: FANUC I/O Link

CNC yang Kompatibel: Seri 0i, 16i, 18i dan platform terkait

Negara Asal: Jepang

Apa yang Dihubungkan

A03B-0807-C013 adalah modul antarmuka FANUC I/O Unit-A — papan yang menghubungkan pengontrol CNC ke perangkat I/O lapangannya melalui bus serial FANUC I/O Link.

Ini adalah gerbang antara pengontrol mesin dan sinyal input/output digital dari lantai mesin: sakelar batas, sinyal perubahan alat, perintah putaran spindel, aktivasi pendingin, interlock pintu, dan segala sesuatu yang dibaca dan ditulis oleh program PMC.

Seri A03B-0807 mewakili generasi awal keluarga FANUC I/O Unit-A. Modul-modul ini dipasang ke unit dasar I/O yang terpasang di kabinet listrik mesin, menyediakan antarmuka komunikasi yang bergantung pada unit dasar dan modul I/O yang terpasang untuk bertukar data dengan CNC.

Varian C013 adalah konfigurasi modul antarmuka tertentu dalam seri ini. Baik C013 maupun varian yang sangat terkait (C011, C012) melayani peran fungsional yang sama — sebagai modul antarmuka untuk unit dasar A03B-0807 — dengan perbedaan pada konektor tertentu atau opsi komunikasi antar sub-varian.

Ringkasan Teknis

FAQ

Q1: CNC menampilkan kesalahan komunikasi I/O Link pada unit dasar I/O yang berisi A03B-0807-C013. Apa hal pertama yang harus diperiksa?

Verifikasi koneksi kabel I/O Link di port JD1A/JD1B CNC dan konektor modul. Kabel yang longgar adalah penyebab paling umum. Periksa juga pasokan 24VDC ke modul — pasokan yang tidak ada atau rendah menyebabkan modul berhenti berkomunikasi tanpa menghasilkan kesalahan pada modul itu sendiri.

Q2: Seri A03B-0807 adalah generasi yang lebih tua. Apakah A03B-0807-C013 dapat dipertukarkan dengan modul generasi saat ini?

Seri A03B-0807 adalah generasi awal I/O Unit-A. Modul setara saat ini berada dalam seri A03B-0819, yang sesuai dengan standar UL/C-UL dan mendukung I/O Link i. Modul yang lebih baru umumnya kompatibel mundur sebagai pengganti, tetapi A03B-0807-C013 asli tidak dapat langsung ditukar ke sistem I/O Link i-saja yang lebih baru tanpa verifikasi kompatibilitas.

Q3: Berapa banyak unit dasar A03B-0807 yang dapat dihubungkan per saluran I/O Link?

Hingga 16 grup slave I/O dapat dihubungkan ke satu I/O Link. Hingga 4 unit dasar dapat dihubungkan per grup untuk konfigurasi Unit I/O-A yang terhubung ke CNC. Jumlah total titik I/O di semua slave harus tetap dalam jumlah titik I/O maksimum I/O Link.

Q4: Setelah mengganti A03B-0807-C013, apakah parameter PMC perlu diubah?

Tidak. PMC menyimpan semua penugasan alamat I/O pada papan kontrol CNC. Modul pengganti mengambil posisi yang sama dalam topologi I/O Link dan beroperasi dengan alamat I/O yang sama. Tidak diperlukan pemrograman ulang PMC untuk penggantian yang sama.

Q5: Sebuah mesin telah menganggur selama beberapa tahun. A03B-0807-C013 dicurigai menyebabkan kesalahan I/O setelah dihidupkan kembali. Apa yang harus diperiksa?

Penyimpanan jangka panjang dapat menyebabkan korosi konektor dan degradasi kapasitor elektrolitik pada PCB modul. Periksa pin konektor dari oksidasi dan bersihkan dengan pembersih kontak yang sesuai. Jika kesalahan I/O bersifat intermiten atau bergantung pada suhu setelah periode pemanasan, penuaan kapasitor internal adalah penyebab yang mungkin — penggantian papan adalah jalur praktis.
